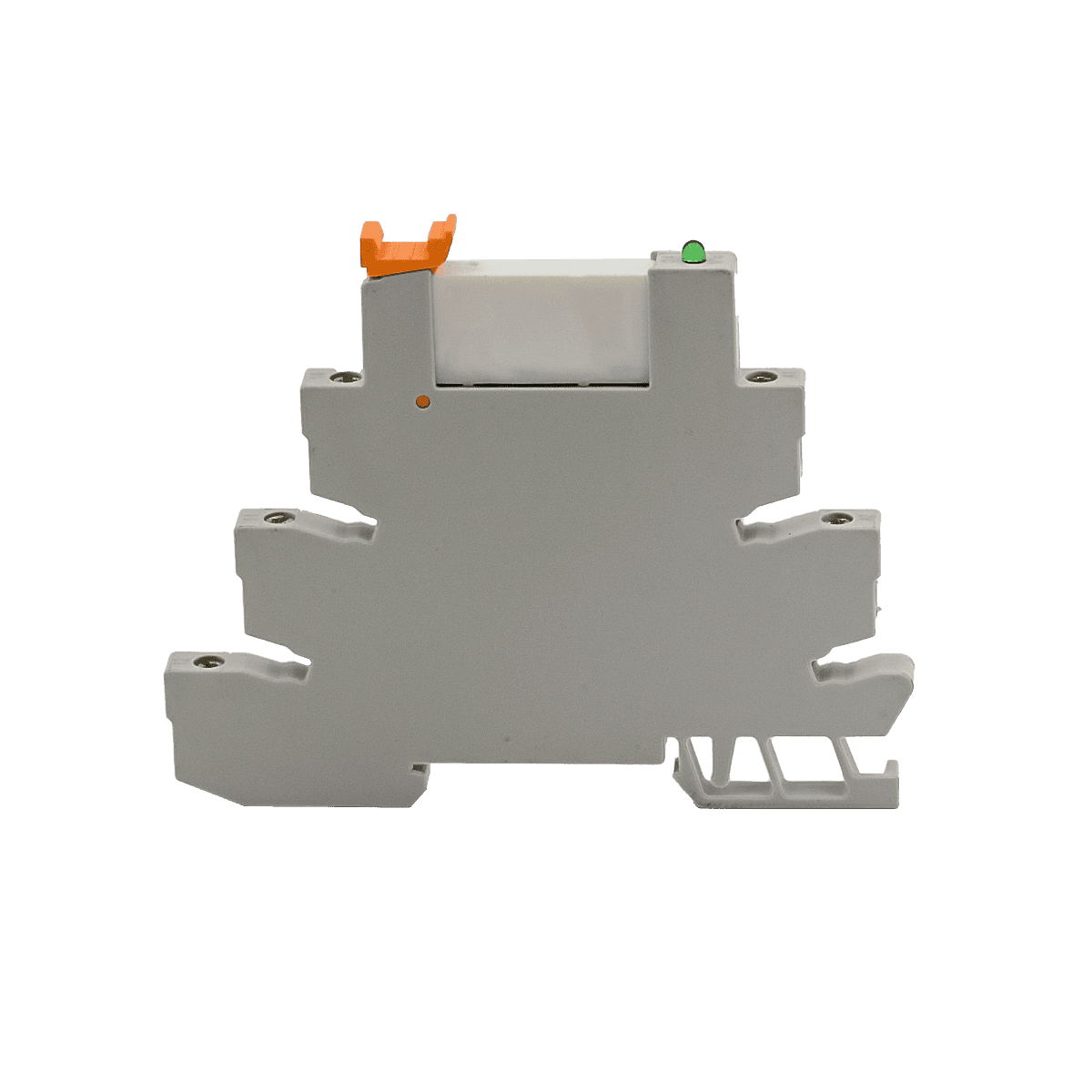

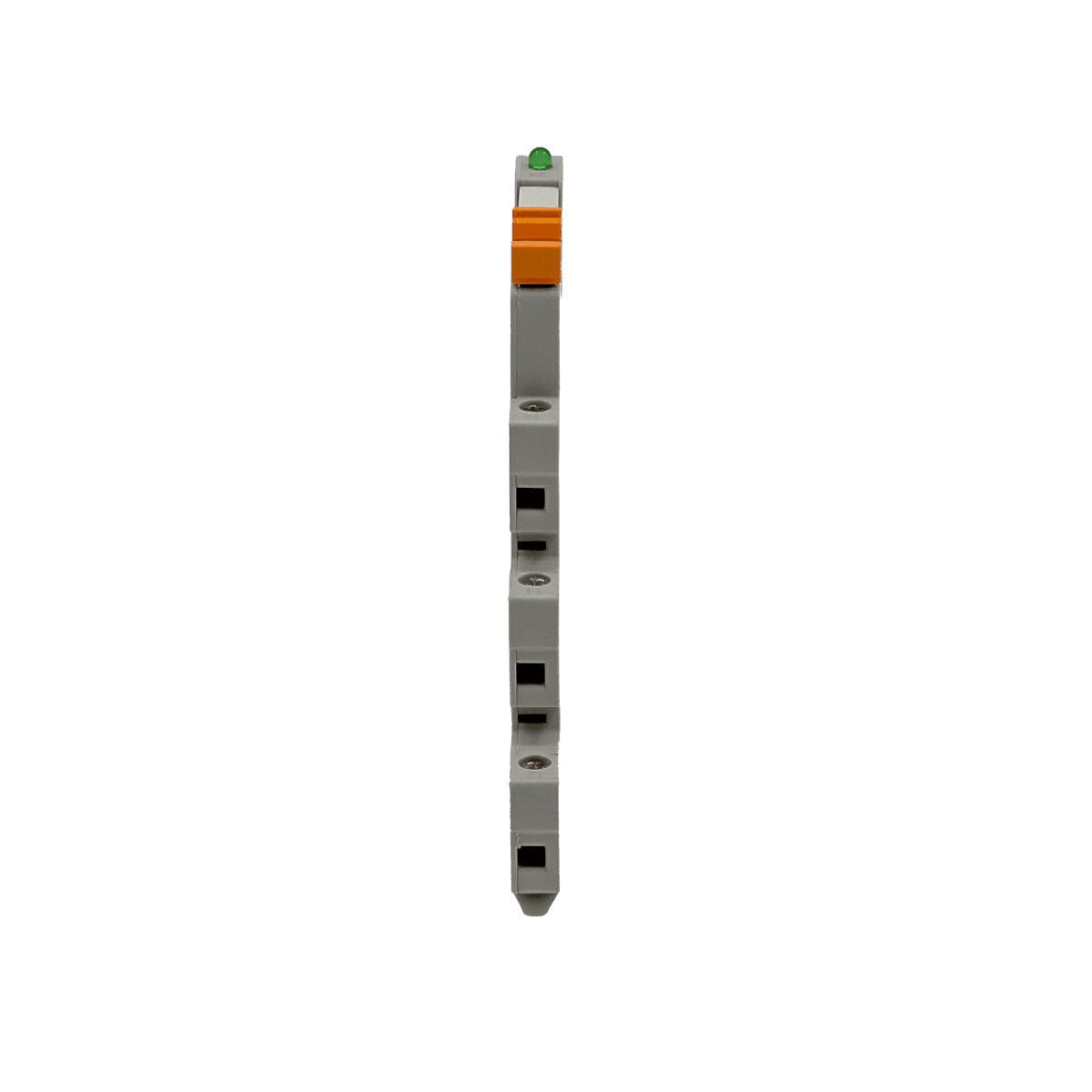

MSN — релейная автоматика

Name: MSN — релейная автоматика
Brand: MEYERTEC
SKU: MSN

Изделия предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока. Реле используют в качестве развязывающего…

24 VDC

Питание

−40 °C

Температура

от641 ₽2 исполнения

Выбрать модификацию

Описание

Изделия предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока. Реле используют в качестве развязывающего (согласующего) элемента между управляющим устройством и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

У промежуточного реле два назначения: множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

Преимущества

Компактные размеры реле и колодки (6,2 мм) позволяют экономить монтажное пространство в шкафу.
Взаимозаменяемость с аналогичными реле других производителей.
Простой монтаж на DIN-рейку.
Светодиодный индикатор состояния.

Технические характеристики

Характеристика	Значение
Время включения (при Uном)	7 мс
Время выключения (при Uном)	15 мс
Диапазон рабочих температур	-40…+70 °С
Относительная влажность	5…85 %, без конденсата
Габаритный размер	77×91×6,2 мм
Масса	не более 60 г

Электрические характеристики контактов	Значение
Коммутируемый ток	6 А при ~ 250 VAC
Рабочее напряжение при переменном/постоянном токе	0,8…1,25 питающего напряжения
Материал контакта	серебряный сплав (AgNi)
Электрический ресурс	3×104
Механический ресурс (при 300 вкл./мин)	10×106
Электрическая прочность изоляции между группами контактов	1000 VAC в течение 1 мин.

Электрические характеристики катушки	Значение
Номинальное напряжение питания Uном	24 VDC
Мощность	0,18 Вт
Электрическая прочность изоляции между контактами и катушкой	4000 VAC в течение 1 мин.

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.

Подбор по характеристикам

Напряжение питания катушки

Всего: 2 исполнения

Артикул	Количество перекидных контактов	Напряжение питания катушки	Номинальный ток контактов	Тип модуля	Цена

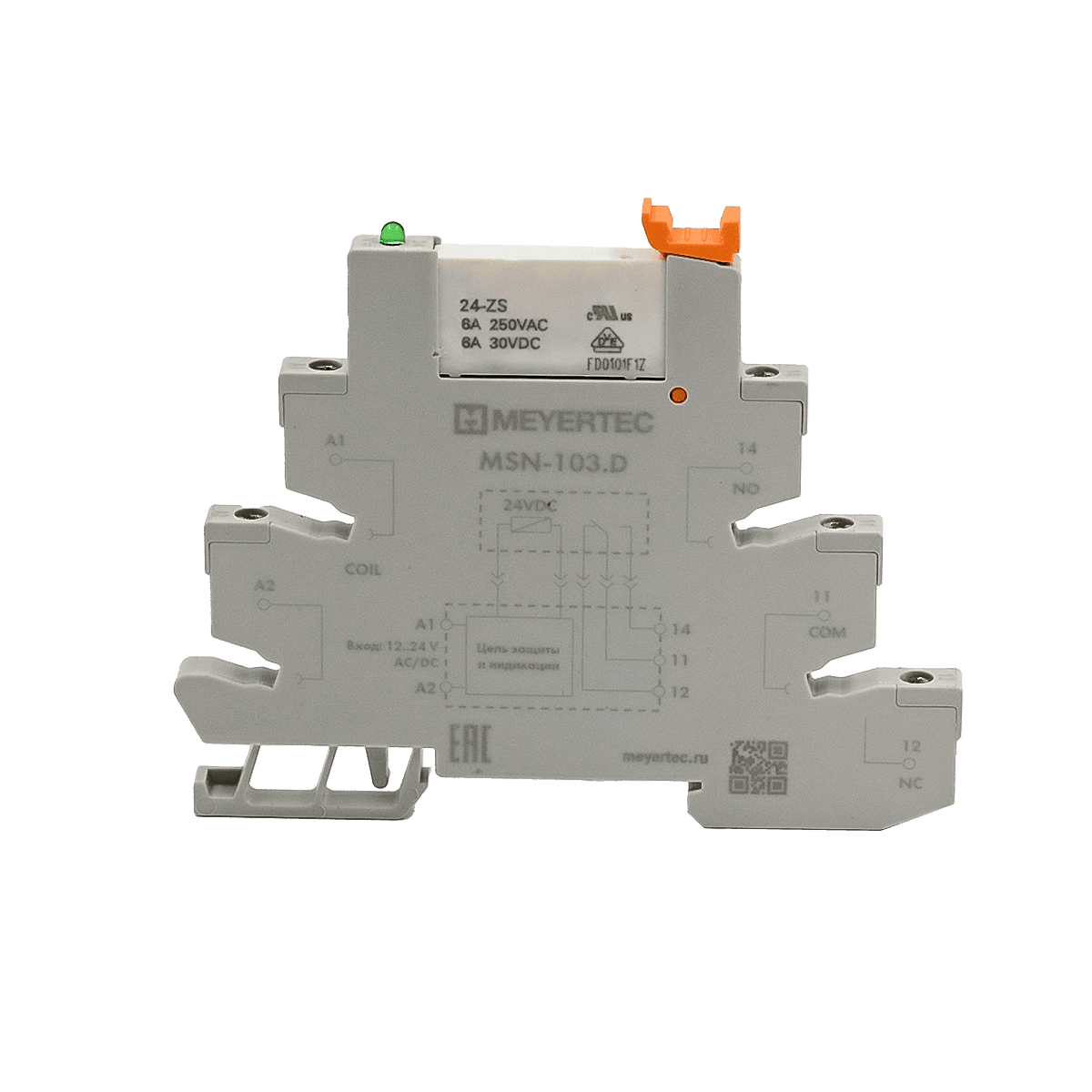

MSN-103.D	1	24VDC	6	промежуточный	641 ₽
MSN-104.D	1	60VDC	6	промежуточный	814 ₽
