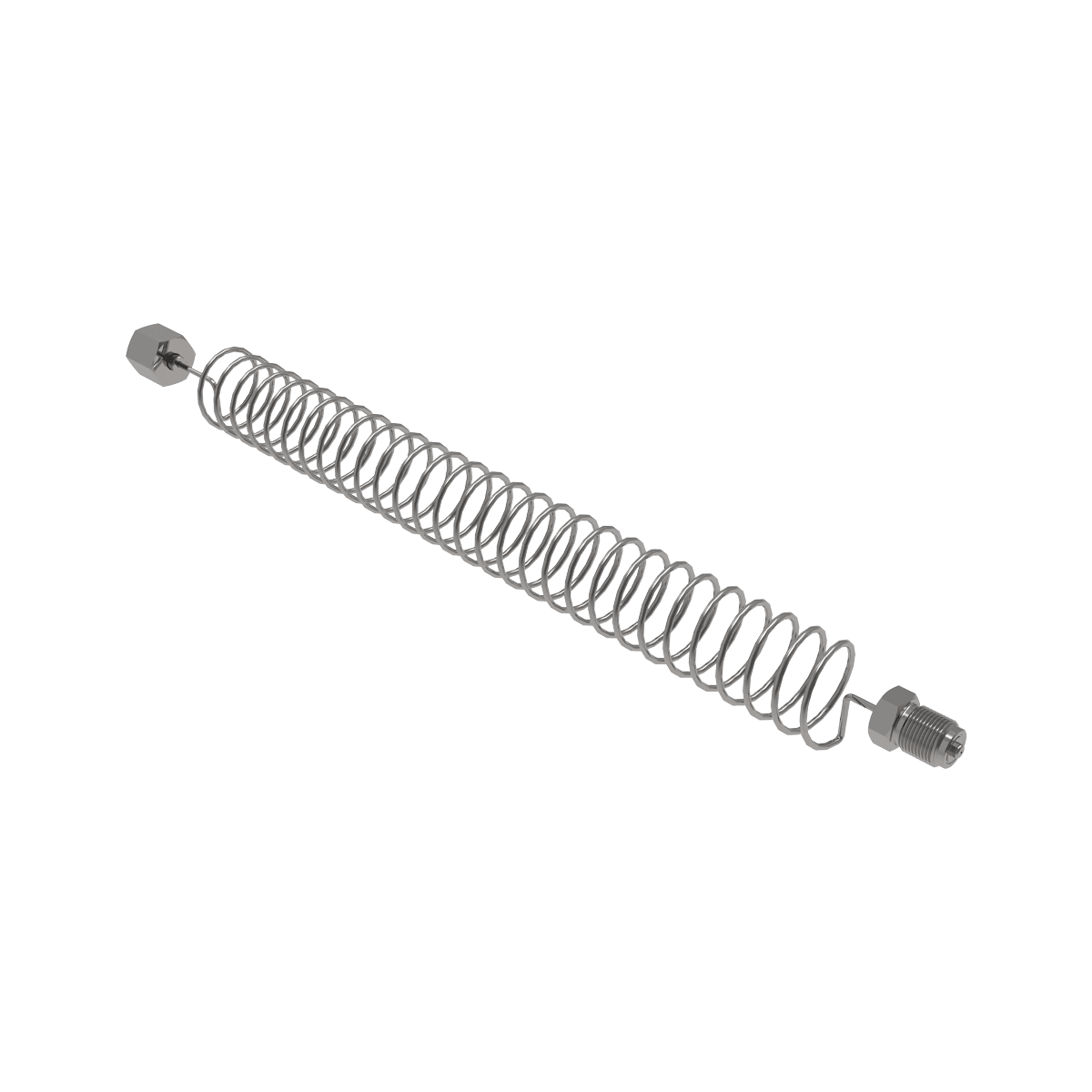

Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.
Трубки могут быть прямые, петлевые (спиральные), угловые.
Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику.
Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды – за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.
| Параметр | Значение | ||
| Наименование | Трубка отводная ТО | Трубка импульсная ТИ | |
| Материал трубки | Углеродистая сталь Ст20 или Нержавеющая сталь AISI304 (08х18н10) | Нержавеющая сталь AISI304 (08х18н10) | |
| Рабочее давление, МПа | до 20 | ||
| Максимальная рабочая температура, °С | до + 350 | ||
| Резьба присоединения к датчику | Накидная гайка М20х1,5 или G1/2 | Накидная гайка М20х1,5 | |
| Резьба присоединения к процессу | Подвижный штуцер М20х1,5 или G1/2 или под приварку | Подвижный штуцер М20х1,5 | |
| Артикул | Цена | |
|---|---|---|
| ТО-СП1-2.35 | 1 708 ₽ | |
| ТО-СП1-2.35.G1/2 | 2 440 ₽ | |
| ТО-СП2-1.35 | 1 098 ₽ | |
| ТО-СП2-2.35 | 1 647 ₽ | |
| ТО-СП2-1.35.G1/2 | 1 342 ₽ | |
| ТО-СУ1-2.35 | 2 196 ₽ | |
| ТО-СУ1-2.35.G1/2 | 2 928 ₽ | |
| ТО-СУ2-1.35 | 1 342 ₽ | |
| ТО-СУ2-1.35.G1/2 | 1 586 ₽ | |
| ТИ-2.50 | 4 636 ₽ | |
| ТИ-2.200 | 10 492 ₽ | |
| ТО-П1-2.35 | 1 464 ₽ | |
| ТО-П2-1.35 | 732 ₽ | |
| ТО-П2-2.35 | 1 098 ₽ |
