Соединение CLAMP (КЛАМП) - это быстроразъёмное соединение (БРС), обеспечивающее быстрый и удобный монтаж элементов трубопроводной арматуры при давлении до 10 или до 16 бар в зависимости от модификации.
Одним из самым главным преимуществом CLAMP соединений, или как его ещё называют Tri-Clamp, является отсутствие выступающих контуров в его внутренней части, это позволяет избежать застойных зон, скопления в них продукта и последующих за этим процессов “прокисания”.

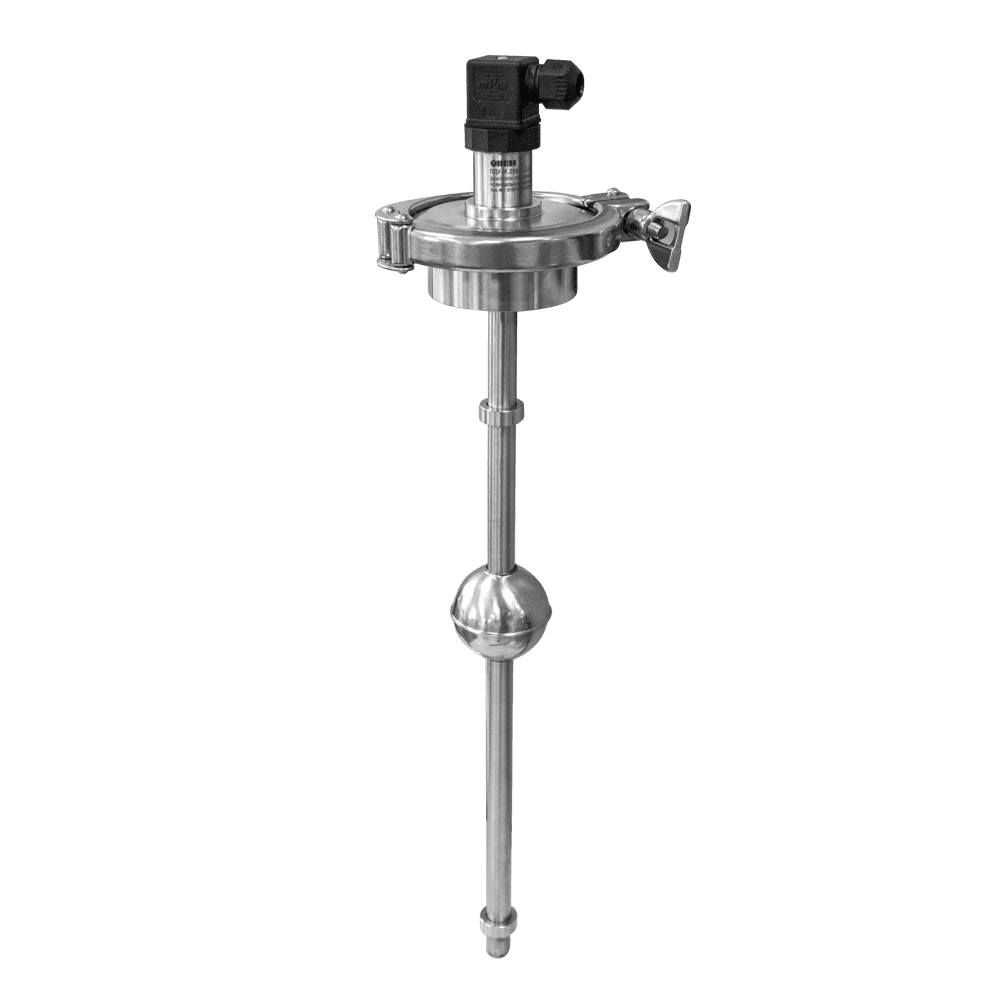

Комплект CLAMP предназначен в качестве закладной детали для датчиков уровня ПДУ-И и ПДУ-RS, датчика давления ПД180 и датчика температуры ДТС205 с аналогичным типом соединения.
Все детали изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM.
| Наименование параметра | Значение |
| Материал прокладки | EPDM |
| Температура эксплуатации уплотнения EPDM | От 0 до +100 °С |
| Условное давление Ру для DN 65, 80, 100 | 1,0 МПа |
| Условное давление Ру для DN 20, 25, 32, 40, 50 | 1,6 МПа |
| Материал патрубка под сварку, зажимного хомута, заглушки | Нержавейка AISI 304 |
| Обозначение | d1 | d2 | d3 | d4 |
| КОМПЛЕКТ СLАМР DN20 DIN32676 | 20 | 23 | 34 | 27,5 |
| КОМПЛЕКТ СLАМР DN25 DIN32676 | 26 | 29 | 50,5 | 43,5 |
| КОМПЛЕКТ СLАМР DN32 DIN32676 | 32 | 35 | 50,5 | 43,5 |
| КОМПЛЕКТ СLАМР DN40 DIN32676 | 38 | 41 | 50,5 | 43,5 |
| КОМПЛЕКТ СLАМР DN50 DIN32676 | 50 | 53 | 64 | 56,5 |
| КОМПЛЕКТ СLАМР DN65 DIN32676 | 66 | 70 | 91 | 83,5 |
| КОМПЛЕКТ СLАМР DN80 DIN32676 | 81 | 85 | 106 | 97 |
| КОМПЛЕКТ СLАМР DN100 DIN32676 | 100 | 104 | 119 | 110 |
| Артикул | Цена | |
|---|---|---|
| КОМПЛЕКТ СLАМР DN20 DIN32676 | 1 586 ₽ | |
| КОМПЛЕКТ СLАМР DN25 DIN32676 | 1 586 ₽ | |
| КОМПЛЕКТ СLАМР DN32 DIN32676 | 1 586 ₽ | |
| КОМПЛЕКТ СLАМР DN40 DIN32676 | 1 586 ₽ | |
| КОМПЛЕКТ СLАМР DN50 DIN32676 | 1 586 ₽ | |
| КОМПЛЕКТ СLАМР DN65 DIN32676 | 2 318 ₽ | |
| КОМПЛЕКТ СLАМР DN80 DIN32676 | 2 928 ₽ | |
| КОМПЛЕКТ СLАМР DN100 DIN32676 | 3 538 ₽ | |
| ПРОКЛАДКА CLAMP DN20 (EPDM) | 390 ₽ | |
| ПРОКЛАДКА CLAMP DN25 (EPDM) | 439 ₽ | |
| ПРОКЛАДКА CLAMP DN32 (EPDM) | 439 ₽ | |
| ПРОКЛАДКА CLAMP DN40 (EPDM) | 439 ₽ | |
| ПРОКЛАДКА CLAMP DN50 (EPDM) | 488 ₽ | |
| ПРОКЛАДКА CLAMP DN65 (EPDM) | 683 ₽ | |
| ПРОКЛАДКА CLAMP DN80 (EPDM) | 732 ₽ | |
| ПРОКЛАДКА CLAMP DN100 (EPDM) | 830 ₽ |
