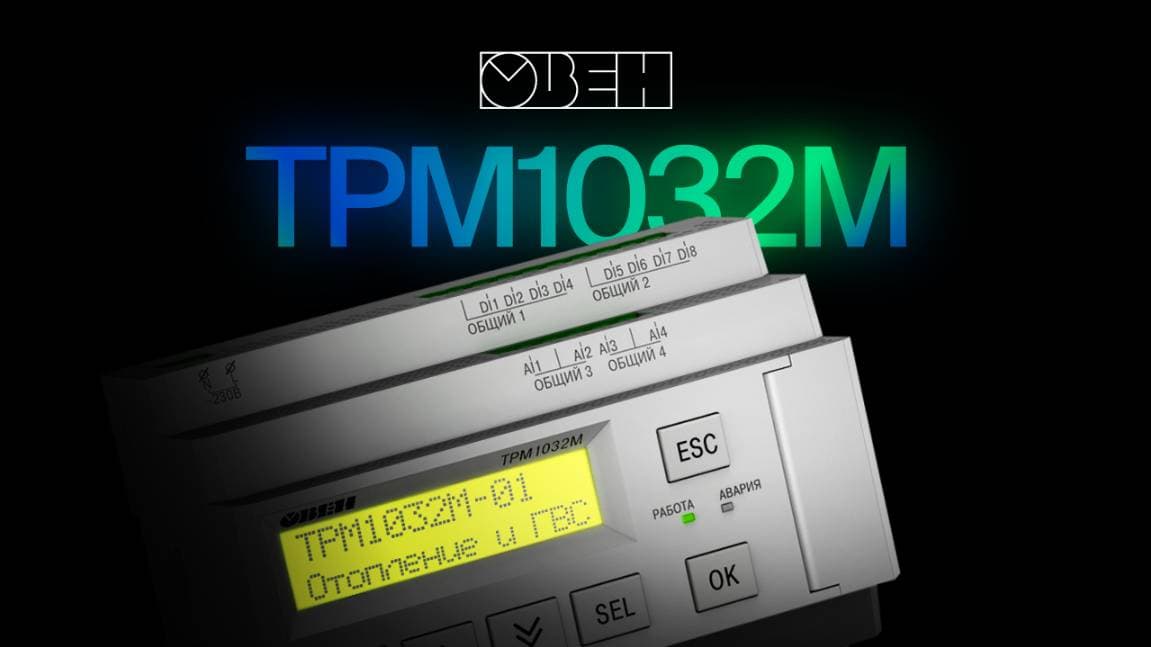

ТРМ1032М контроллер для многоконтурных систем отопления и ГВС

Общие сведения

Напряжение питания

90…264 В, номинальное 230 В

Часы реального времени

Есть

Модули расширения ПРМ

Да, до 2-х

Встроенный источник питания 24 В

Есть

Дискретные входы

Количество

8

Подключаемые устройства

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

Номинальное напряжение питания

230 В

Гальваническая развязка

Групповая по 4 входа (1-4, 5-8)

Аналоговые входы

Количество

4

Тип измеряемых сигналов

Датчики РТ1000, РТ500, 4–20 мА, NTC

Период обновления значений всех каналов

10 мс

Дискретные выходы

Количество

8

Тип выходов

Релейные (нормально-разомкнутые)

Допустимая нагрузка

• 5А при напряжении не более 250 В перем. тока, cos φ > 0,95
• 3 А при напряжении не более 30В пост. тока

Гальваническая развязка

Групповая, по 2 выхода

Дискретные выходы типа К

Количество

4

Тип выходов

Оптопары транзисторные (N-P-N)

Ток коммутации, не более

200 мА

Напряжение коммутации, не более

60 В

Гальваническая развязка

Есть

Аналоговые выходы

Количество

2 (модификации)

Тип выходов

4...20 мА (И) или 0...10 В (У) – выбирается при заказе

Гальваническая развязка

Выход 4…20 мА (И): индивидуальная 2830 В

Выход 0…10 В (У): групповая 2830 В

Интерфейсы

Количество

2

Интерфейс

RS-485

Протокол

Modbus RTU/ASCII

Режим работы

Master/Slave

Индикация и управление

Тип дисплея

Текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Язык

Русский

Количество механических кнопок

6
