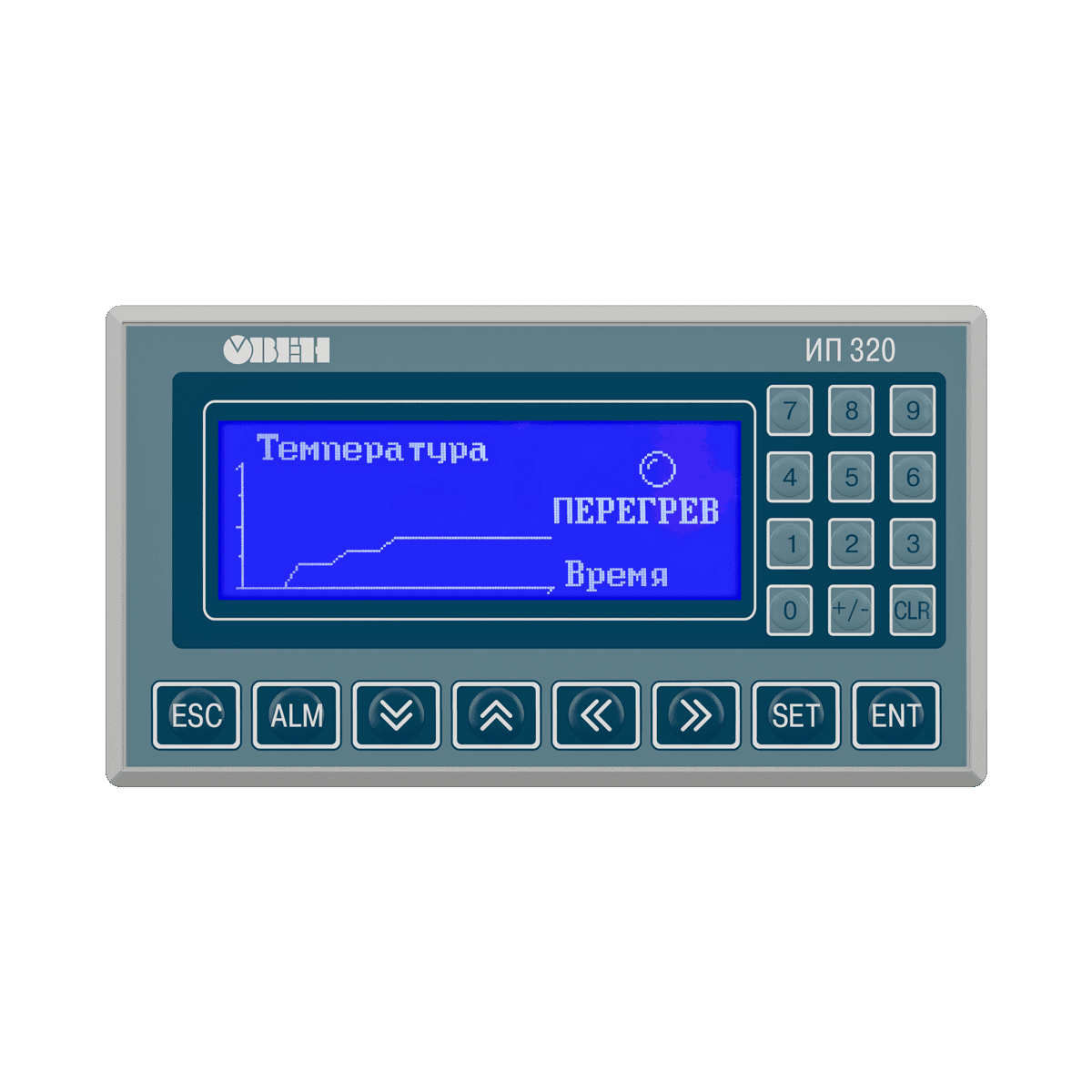

ИП320 графическая монохромная панель оператора с Modbus

Наименование

Значение

Аппаратные характеристики

Память программ, Кб

128

Максимальное число регистров в программе

160

Часы реального времени (RTC)

Есть, энергонезависимые1

Звук

Пьезоизлучатель, с возможностью управления из программы

Дисплей

Тип дисплея

Графический монохромный ЖК с подсветкой

Диагональ, дюймы

3,7"

Разрешение, пиксель

192 × 64

Размеры дисплея, мм

100 × 35

Количество кнопок

20

Интерфейсы

COM-порт

1 × RS-232/RS-485 (DB9M) - для подключения устройств и загрузки проектов

Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B

Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми2

Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 38 400, 115 200 бит/c

Поддерживаемые протоколы: Modbus RTU (Master/Slave)

Питание

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения, В

20...28

Номинальное напряжение питания, В

24

Потребляемая мощность, не более, Вт

4

Корпус

Конструктивное исполнение

Для щитового крепления

Тип вентиляции

Естественная вентиляция

Габаритные размеры (ширина × высота × глубина), мм

(172 × 94 × 30) ± 1

Степень защиты корпуса со стороны лицевой панели

IP65

Общие характеристики

Рабочая температура, °C

0…50

Рабочая влажность, не более, %

80 (без конденсации)

Масса брутто, не более, кг

0,5

Прикладное ПО

Конфигуратор ИП320
