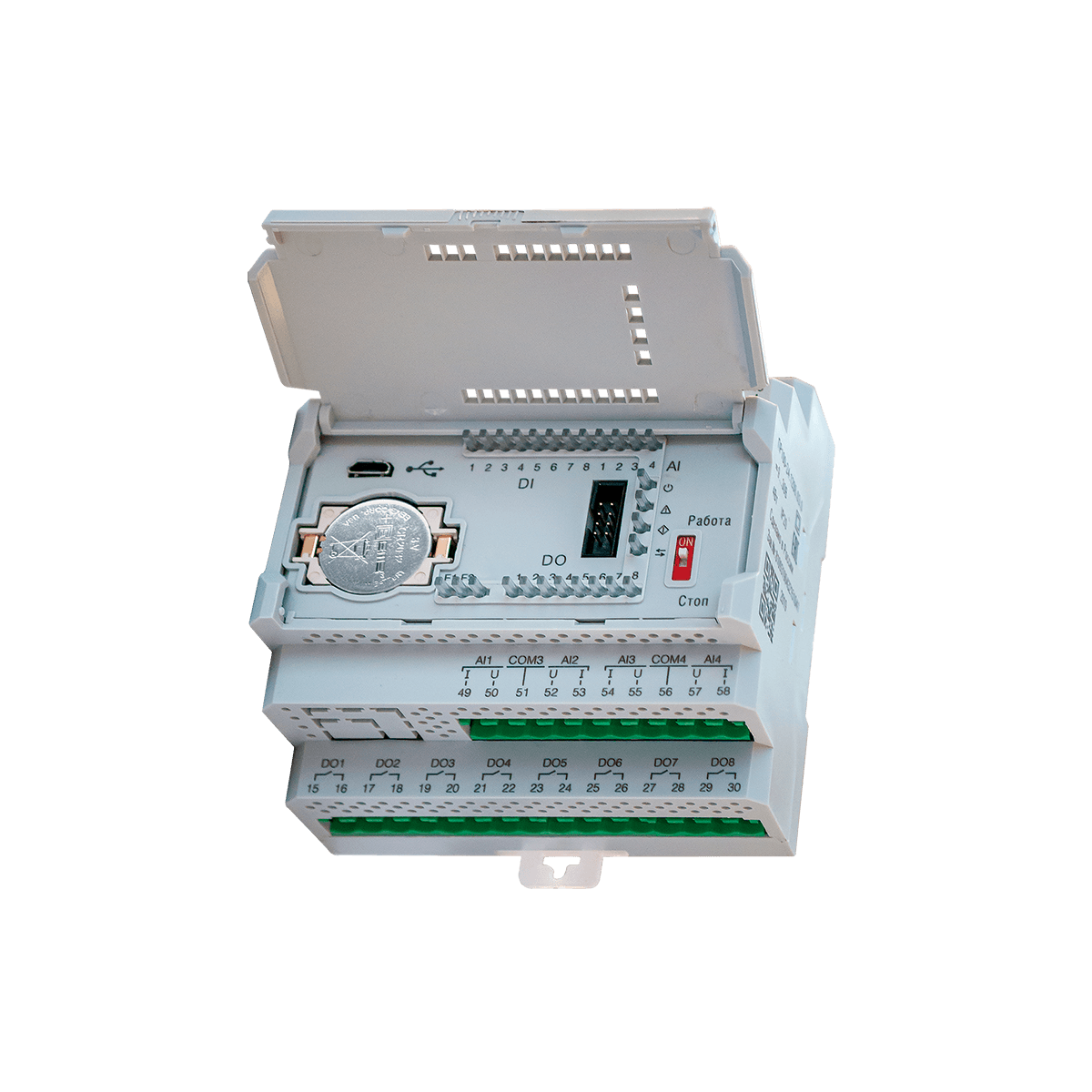

ПР100 компактное программируемое реле для локальных систем автоматизации

Наименование

ПР100-230

ПР100-24

Программирование

Среда программирования

Owen Logic

Объем Retain-памяти

1024 байт

Объем памяти сетевых переменных (режим slave)

128 байт

Объем памяти сетевых переменных (режим master)

128 байт

Стек

динамический

Память ПЗУ

64 кбайт

Память ОЗУ

6 кбайт

Интерфейс программирования

microUSB

Общие сведения

Диапазон переменного напряжения питания

90…264 В (номинальное 230 В, при 50 Гц)

-

Диапазон постоянного напряжения питания

127...373 В (номинальное 230 В)

9...30 В (номинальное 24 В)

Минимальное время цикла

1 мс (зависит от сложности программы)

Часы реального времени

есть

Модули расширения ПРМ

нет

Дискретные входы

Количество

до 12

Тип

Дискретный фазовый (ДФ)

Дискретный (Д)

Подключаемые датчики

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»

-

датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором

Номинальное напряжение питания

~230 В

=24 В

Гальваническая развязка

групповая, по 4 входа (1-4 и 5-8)

Электрическая прочности изоляции

2830 В, групповая – 1780 В

Аналоговые входы

Количество

-

до 4

Тип измеряемых сигналов

-

4…20 мА, 0…10.В, дискретный

Период обновления значений всех каналов, не более

-

20 мс

Предел основной приведенной погрешности

-

± 0,5 %

Работа в дискретном режиме

-

да

Гальваническая развязка

-

отсутствует

Дискретные выходы

Количество

до 8

Тип

релейные (нормально-разомкнутые)

Допустимый ток нагрузки, не более

5 А при напряжении не более 250 В перем. тока, cos φ > 0,95

3 А при напряжении не более 30В пост. тока

Гальваническая развязка

индивидуальная

Электрическая прочности изоляции

2830 В, между выходами – 1780 В

Коммуникационные возможности

Интерфейс RS-485 (1 × RS-485 или без интерфейса – выбирается при заказе)

Протокол связи

Modbus RTU/ASCII

Режим работы

Master/Slave
