ОВЕН ТХ01-RS
Офиц. дилер ОВЕНКарточка на сайте ОВЕН

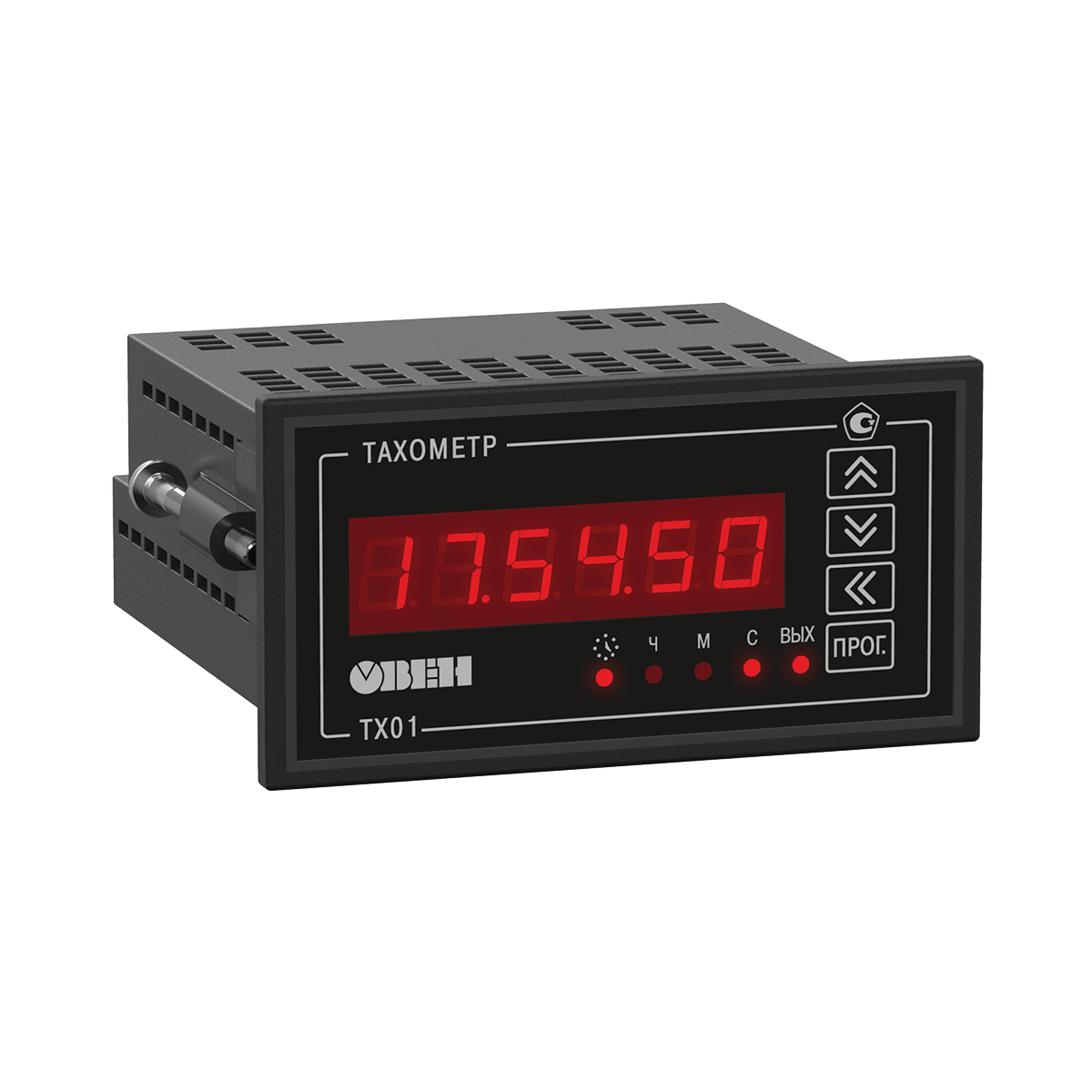

ОВЕН ТХ01-RS

ТХ01-RS тахометр с RS-485

Тахометр ТХ01-RS предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов. Функциональные…

от 10 до 36
Питание
−20 °C
Температура
RS-485
Интерфейс
Modbus-RTU
Интерфейс
Применяется в
ТеплоснабжениеКотельныеОВКПищевое
от8 852 ₽12 исполнений
Выбрать модификацию

Описание

Тахометр ТХ01-RS предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.

Функциональные возможности

  • Измерение скорости вращения и времени наработки.
  • Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
  • 2 модификации по напряжению питания:
    • универсальный источник питания (~110 В, ~230 В и =24 В);
    • питание от бортовой сети или аккумулятора (=12 В и =24 В).
  • Подключение датчиков n-p-n и p-n-p-типа, герконов.
  • Интерфейс RS-485 (Modbus RTU/ASCII).
  • Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В.
  • Защита настроек паролем.
  • Сохранение настроек и результатов при отключении питания.
  • Работа при низких температурах: -20…+70 °С.

Особенности тахометра ТХ01-RS

  • Госреестр средств измерений РФ, Белоруссии.
  • Свидетельство о типовом одобрении (Морской регистр).
  • Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и т.п.
  • Аналоговый выход (И, У) – 2 режима работы:
    • П-регулятор (управляющий сигнал выдается в зависимости от рассогласования).
    • Регистратор (сигнал изменяется в зависимости от частоты).
  • Каждая модификация имеет в базе:
    • интерфейс RS-485 с поддержкой Modbus RTU/ASCII.
    • питание от =24 В.
    • релейный выход (8 А, ~220 В).

Технические характеристики

Питание

Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS

- напряжение, В

от 90 до 264 (номинальные значения 110, 220 или 240)
- частота, Гц от 47 до 63 (номинальные значения 50 и 60 Гц)

Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, В

от 20 до 34 (номинальное значение 24)

Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, В

от 10,5 до 30 (номинальные значения 12 и 24)
Максимальная потребляемая мощность:

- ТХ01-24.Х. ХР-RS, Вт, не более

не более 8
- ТХ01-224.Х. ХР-RS, ВА, не более не более 10

Характеристики входов

Параметр

Значение

Частота входного сигнала, Гц

от 2,5 до 2500

Диапазон измерения, об/мин

от 150 до 150 000

Подключаемые датчики

p-n-p-, n-p-n типа с открытым коллекторным выходом, «сухой контакт» (герконы)

Максимальный входной ток, мА

10

Входной ток при активном уровне сигнала, мА, не менее

4,5

Максимальное входное напряжение, В

30

Длительность импульса на счетном входе, мкс, не менее

10

Длительность сигнала на входе «Счет наработки», мс, не менее

300

Счетчик времени наработки

Диапазон измерения

от 1 с до 9999 суток 23 ч

Встроенный источник питания

Номинальное выходное постоянное напряжение

24 ± 3 В

Максимальный выходной ток

50 мА

Выходные элементы

Тип ВУ

Технические характеристики

Значение

Реле электромагнитное (Р)

Номинальный ток нагрузки, А

8

Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В

220

Максимальное напряжение нагрузки постоянного тока, В

30

Электрическая прочность контактов, В, не менее

1000

ЦАП

«параметр-ток» (И)

Выходной сигнал постоянного тока, мА

от 4 до 20
Сопротивление нагрузки, Ом от 0 до 1300
Номинальное сопротивление нагрузки 700 Ом
Напряжение питания ЦАП, В от 10 до 36
Основная приведенная погрешность выходов ЦАП, %, не более 0,5

ЦАП

«параметр-напряжение» (У)

Выходной сигнал постоянного напряжения

от 0 до 10 В
Сопротивление нагрузки, не менее 5 кОм
Напряжение питания ЦАП от 15 до 36 В
Основная приведенная погрешность выходов ЦАП, %, не более 0,5

Метрологические характеристики

Параметр

Значение

Предел допускаемой приведенной погрешности измерений, %, не более

±0,5

Интервал между поверками, лет

1

Средний срок службы, лет

12

Интерфейсы связи

Интерфейс

RS-485

Протоколы передачи данных

Modbus RTU/ASCII

Условия эксплуатации

Температура окружающего воздуха

-20...+70 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при 35 °С)

не более 95 %

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Всего: 12 исполнений
АртикулЦена
ТХ01-24.Н.Р-RS8 852 ₽
ТХ01-224.Щ2.Р-RS8 852 ₽
ТХ01-224.Н.Р-RS8 852 ₽
ТХ01-24.Щ2.УР-RS8 852 ₽
ТХ01-224.Н.УР-RS8 852 ₽
ТХ01-24.Щ2.Р-RS8 852 ₽
ТХ01-224.Щ2.ИР-RS8 852 ₽
ТХ01-224.Щ2.УР-RS8 852 ₽
ТХ01-24.Щ2.ИР-RS8 852 ₽
ТХ01-224.Н.ИР-RS8 852 ₽
ТХ01-24.Н.ИР-RS8 852 ₽
ТХ01-24.Н.УР-RS8 852 ₽
