УЗС1 [М01] цифровой задатчик сигналов 4…20 мА и 0…10 В

Питание

Напряжение питания

~90…264 В, номинальное 230 В при 50, 60 Гц

=21...120 В, номинальное 24 В

Потребляемая мощность, не более

10 Вт

Встроенный источник питания

=24 В при максимальном токе 50 мА

Коммуникационные интерфейсы

Количество портов

1 × USB Type-C

Поддерживаемые протоколы

Modbus RTU

Конструктивные особенности

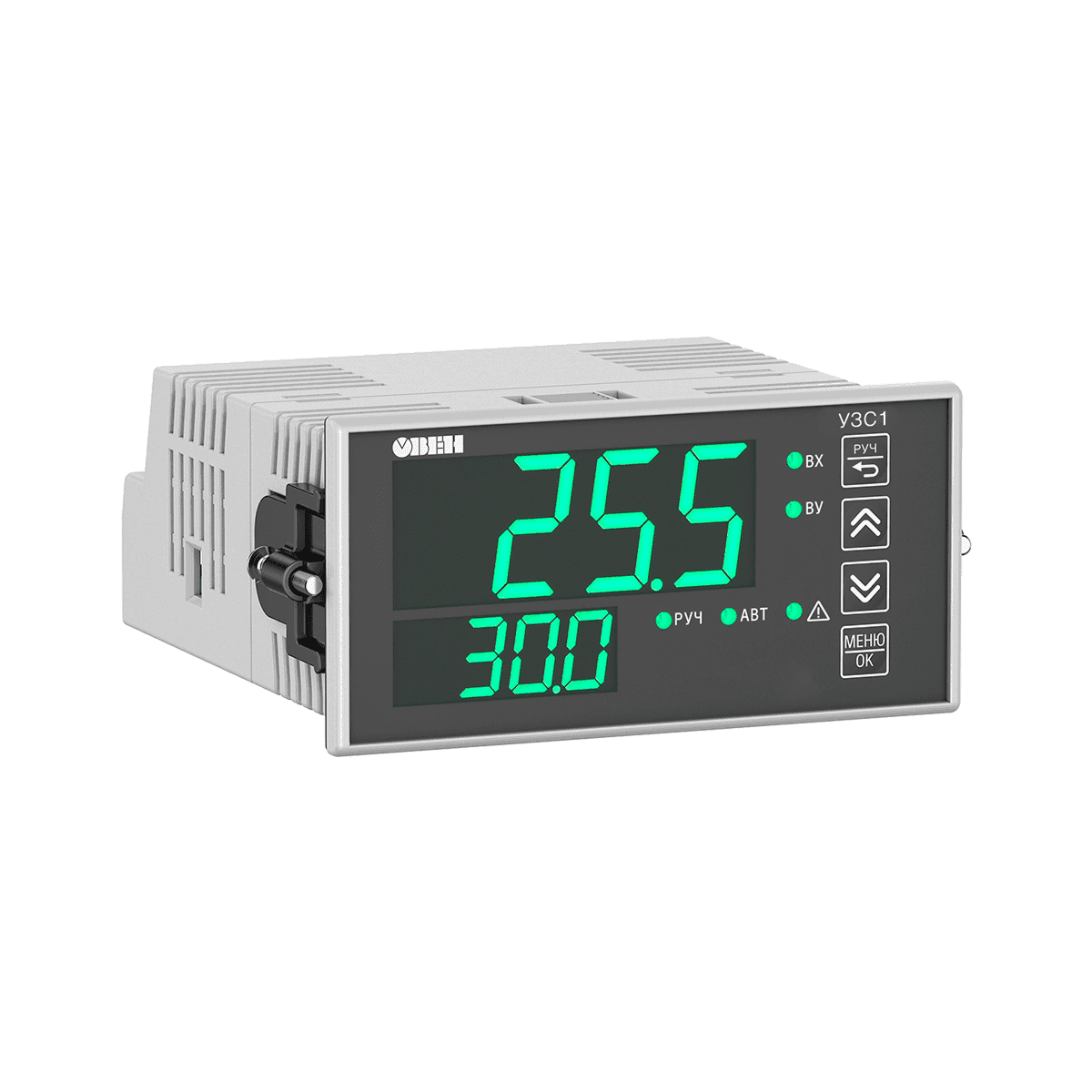

Щитовой корпус Щ1

96×96×53 мм, IP54

Щитовой корпус Щ2

96×48×100 мм, IP54

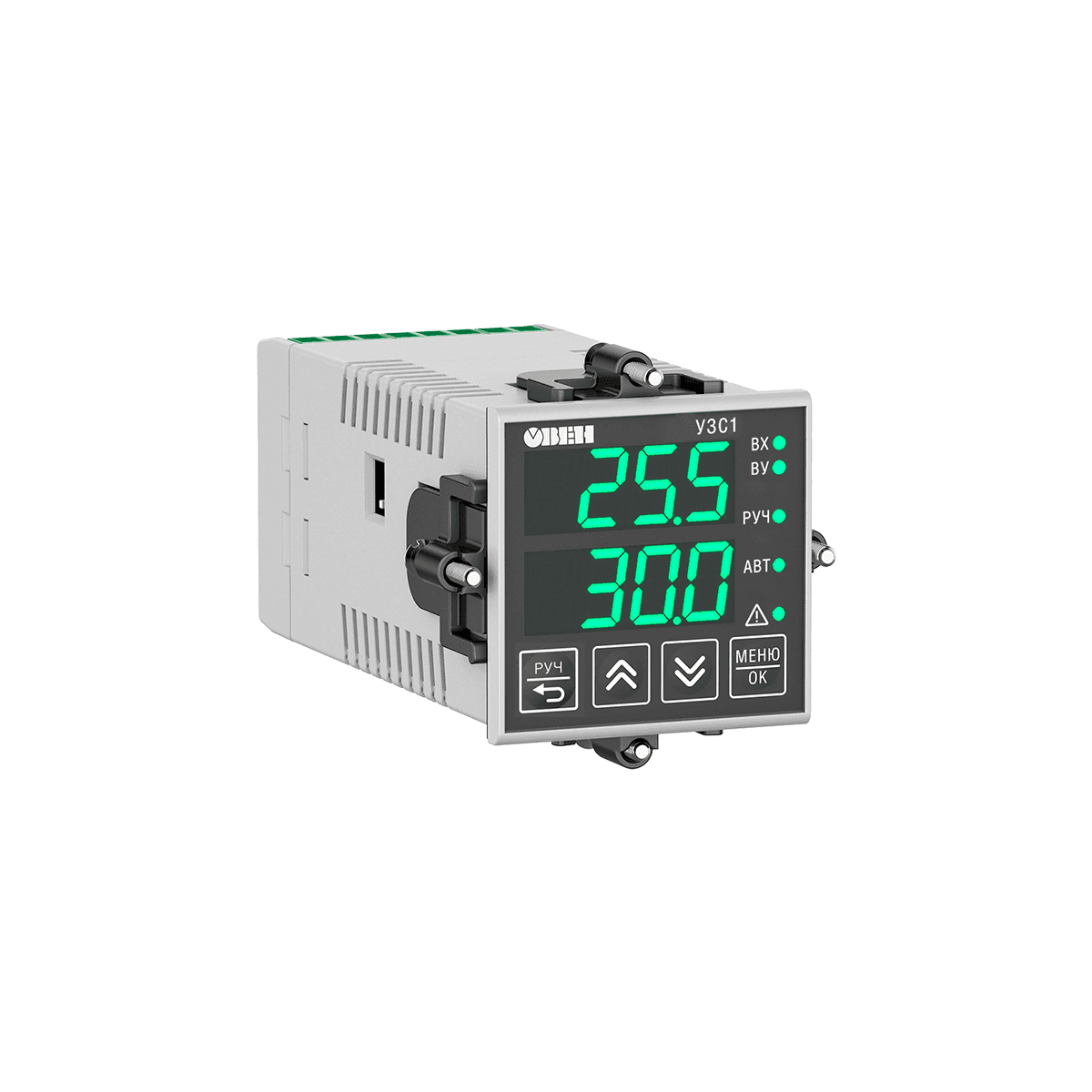

Щитовой корпус Щ5

48×48×103 мм, IP54

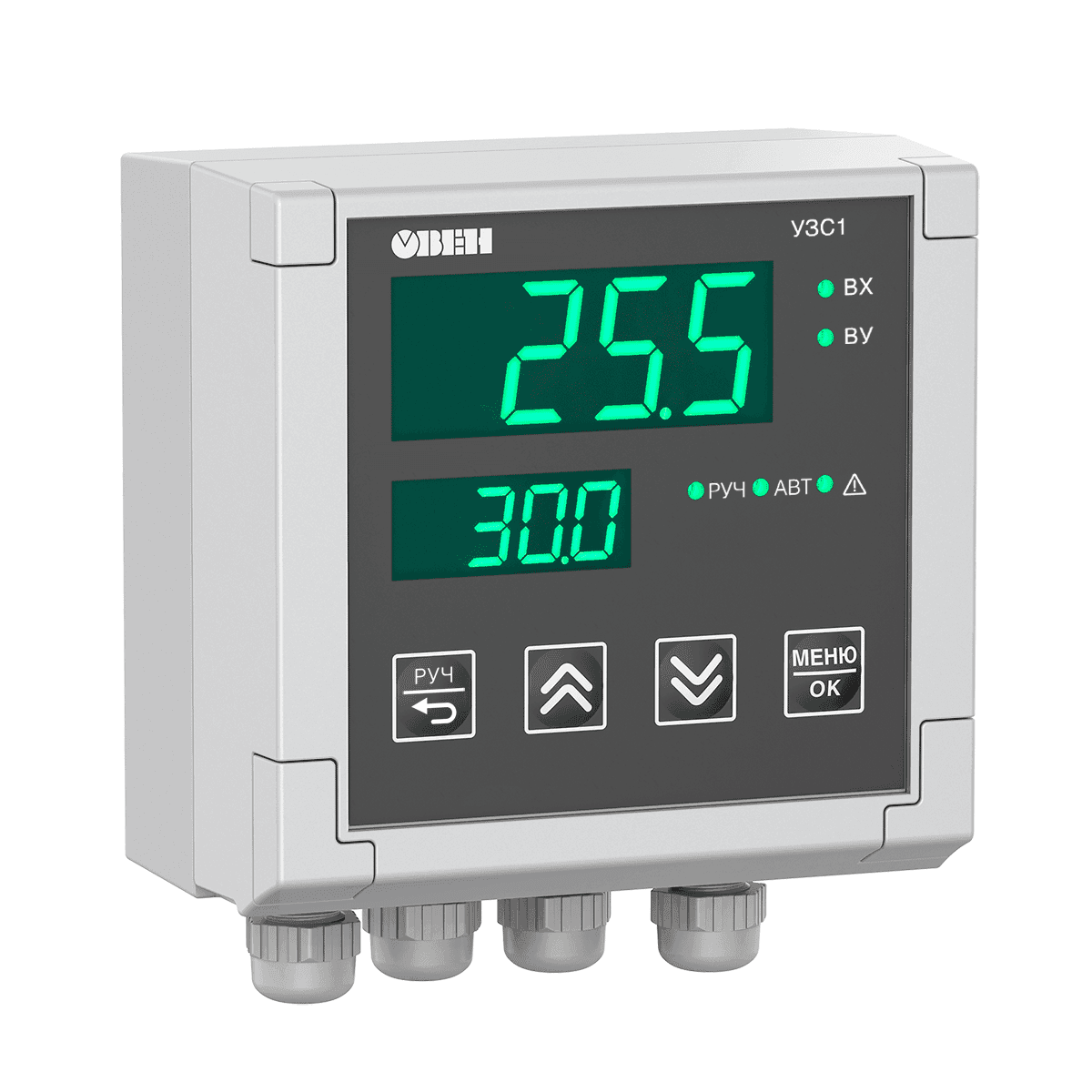

Настенный корпус Н

110×130×69 мм, IP66

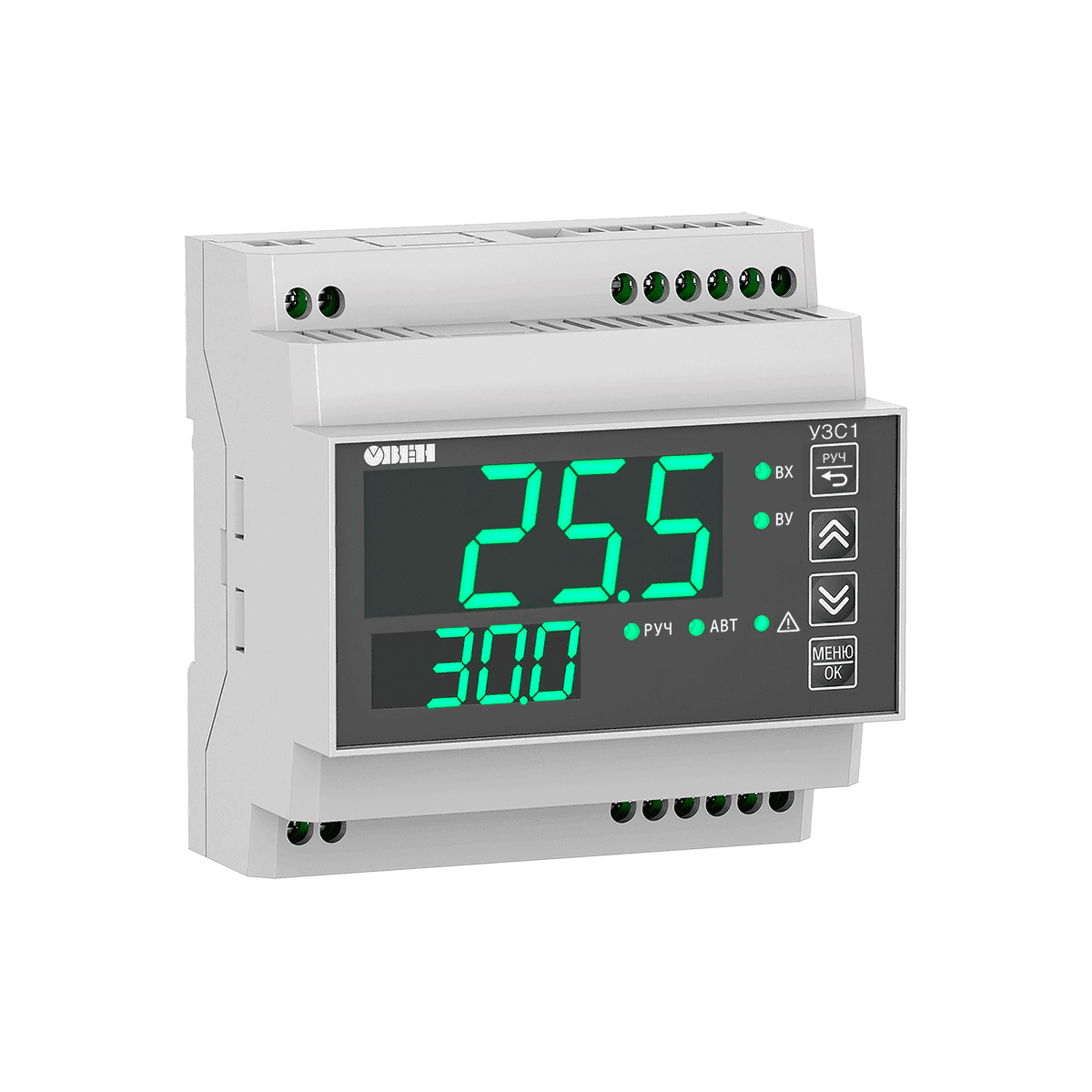

DIN-реечный корпус Д

88×90×59мм, IP20

Масса, не более

0,5 кг

Средний срок службы

10 лет

Входы

Количество

1 × AI

1 × DI

Время опроса входа, не более

1 с

Подключаемые сигналы

Ток: 4...20 мА, 0...5 мА, 0...20 мА

Напряжение: –50...+50 мВ, 0...1В

Предел относительной погрешности

0,25 %

Выходы

Количество

1 × AO, выход И или У на выбор

1 × DO, выход Р по умолчанию

Тип выхода

И

ЦАП, ток 4…20 мА

У

ЦАП, напряжение 0…10 В

Р

Электромагнитное реле

Тип входа

Диапазон измерения

Диапазон отображения

Разрешающая способность

i 0.5

Ток: 0…5 мА

0…100 %

0,01 мА

i 0.20

Ток: 0…20 мA

0…100 %

0,01 мА

i 4.20

Ток: 4…20 мА

0…100 %

0,01 мА

U -5.5

Напряжение: -50…+50 мВ

0…100 %

0,01 мВ

U 0.1

Напряжение: 0…1 В

0…100 %

0,01 мВ

U 0.10

Напряжение: 0…10 В

0…100 %

0,01 мВ

Тип выхода

Технические параметры

И

Цифро-аналоговый преобразователь (ЦАП)

Выходной ток: 4…20 мА

Максимальная внешняя нагрузка: до 1 кОм

Напряжение питания: 12…30 В

У

Цифро-аналоговый преобразователь (ЦАП)

Выходное напряжение: 0…10 В

Минимальная внешняя нагрузка: более 2 кОм

Напряжение питания: 16…30 В

Р

Электромагнитное реле (переменный ток)

Максимальный ток: 8 А

Напряжение: до 250 В

Коэффициент мощности (cos φ): более 0,9

Электромагнитное реле (постоянный ток)

Максимальный ток: 3 А

Напряжение: до 30 В
