MTB8

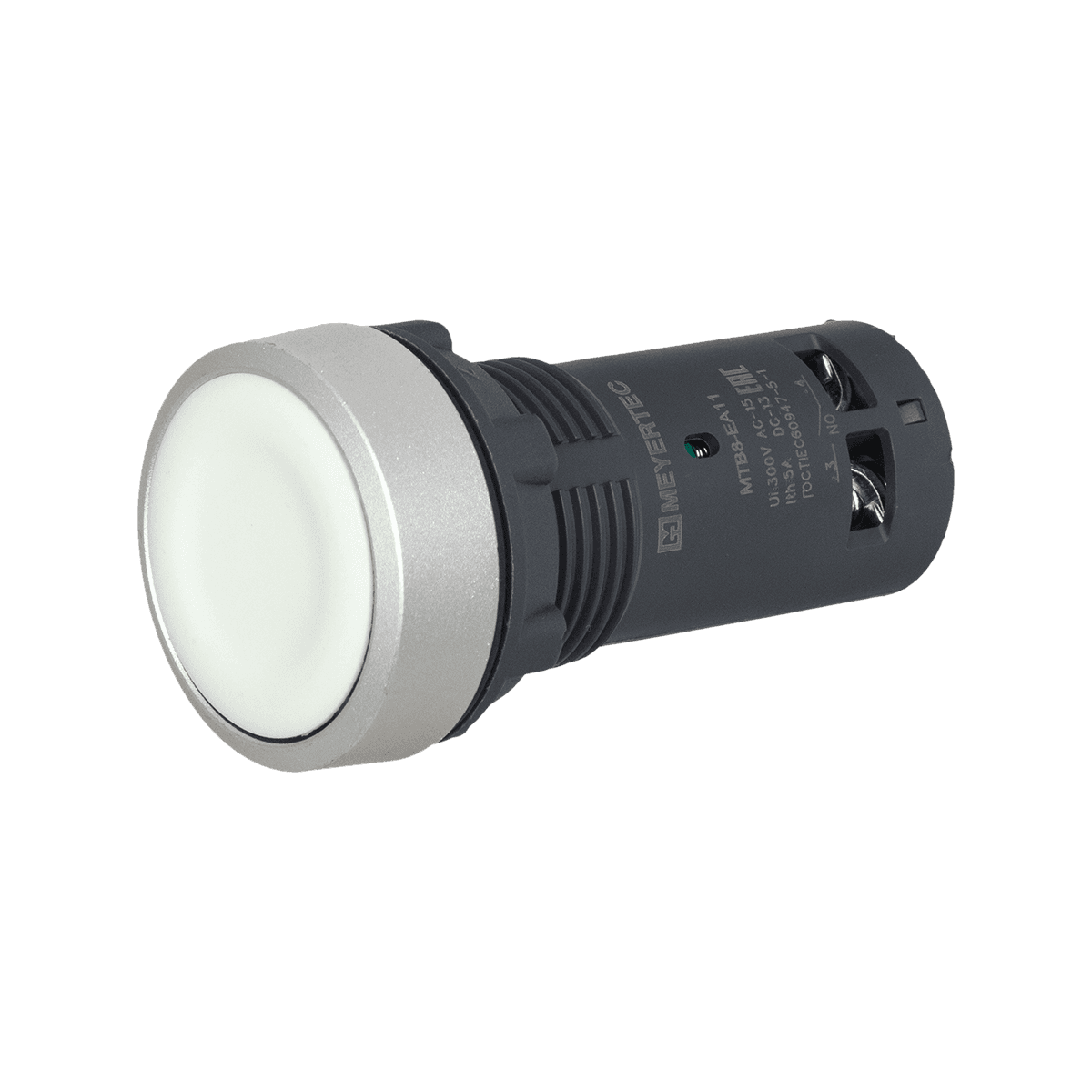

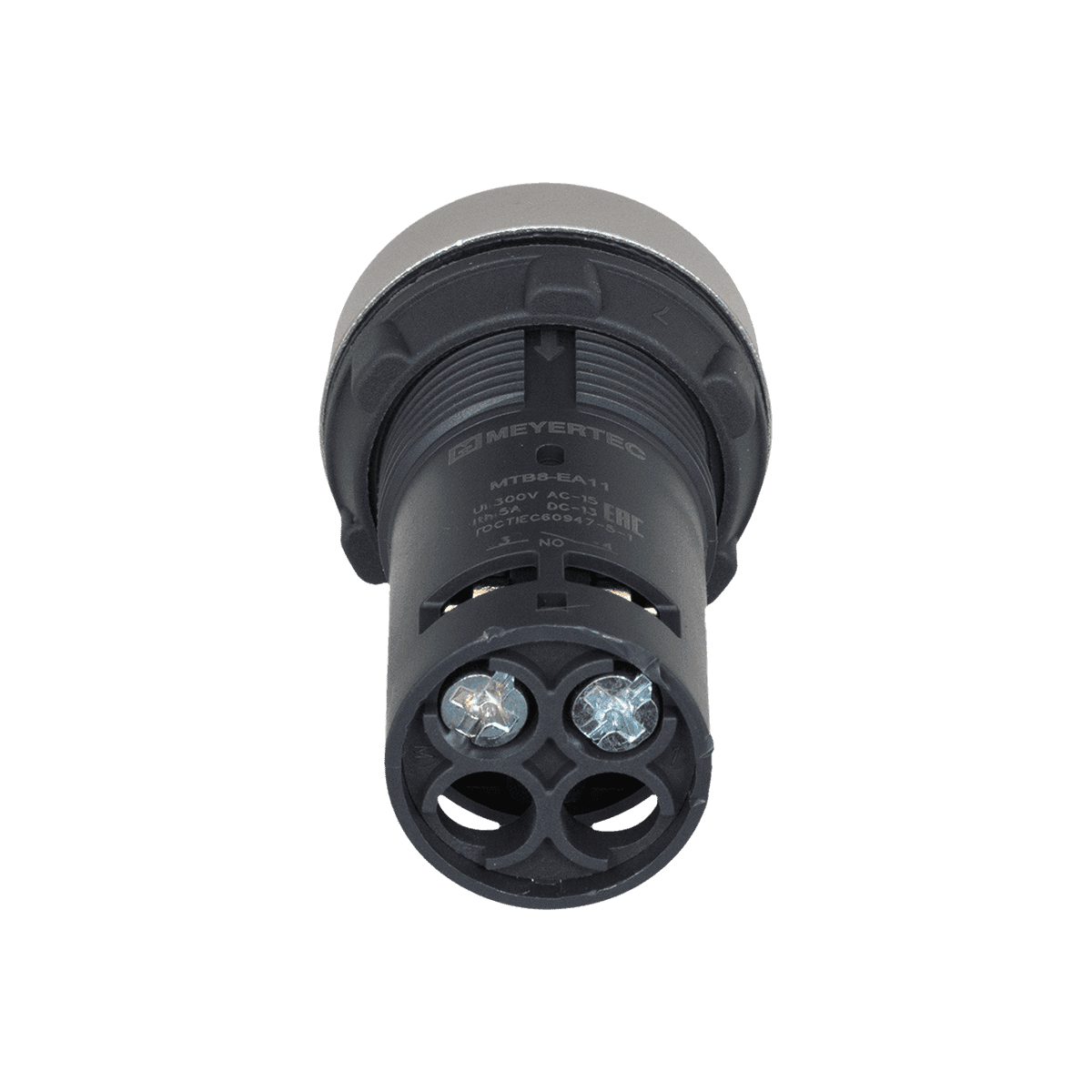

MTB8 — устройства управления

Кнопки и переключатели серии MTB8 созданы для управления электромагнитными контакторами, пускателями, реле и другими устройствами вторичных цепей. Компактный…

IP65
Защита
от251 ₽53 исполнения
Выбрать модификацию

Описание

Кнопки и переключатели серии MTB8 созданы для управления электромагнитными контакторами, пускателями, реле и другими устройствами вторичных цепей. Компактный моноблочный корпус со степенью защиты IP65 обеспечивает долговечность и защиту элементов управления от воздействия внешней среды.

Широкий ассортимент модификаций серии MTB8 позволяет использовать их для решения любых задач в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления. Устройства отличаются простотой установки и высокой функциональностью.

Преимущества

  • Степень защиты IP65
  • Кольцо головки из анодированного алюминия
  • Компактный корпус – моноблок
  • Фиксация при помощи одной контргайки

Технические характеристики

Установочный диаметр 22 мм
Толщина стенки шкафа 1…6 мм
Температурный диапазон

Эксплуатация: -25…+55 °С

Хранение: -40…+70 °C
Влажность до 90 % без образования конденсата
Степень защиты по ГОСТ 14254 с фронтальной стороны в смонтированном положении IP65
Степень защиты со стороны контактов IP20
Номинальный ток термической стойкости (Ith) 5А
Номинальное напряжение изоляции (Ui) 300 В
Механический ресурс 500000 циклов
Электрический ресурс 50000 циклов
Сопротивление контактов 50 МОм

Размер и тип подключаемых проводов:

минимальные значения

максимальные значения

1 × 0,5 мм2 (28 AWG) без кабельного наконечника

2 × 1,5 мм2 или 1 × 2,5 мм2 без кабельного наконечника
Момент затяжки гайки 0,6 Н*м
Материал головки Нейлон
Материал корпуса Нейлон
Материал контактов Сплав серебра
Ударопрочность 10g
Виброустойчивость Частота: 50 Гц, амплитуда: 0,35 мм

Номинальный рабочий ток

Номинальное рабочее напряжение (Ue) Номинальный рабочий ток AC Номинальный рабочий ток DC
15 А 13 А
24 В - 0,3 А
125 В 1,5 А 0,2 А
240 В 1 А -

Упаковка

Артикул Meyertec MTB8-EA11
Количество в индивидуальной упаковке 1
Количество в групповой упаковке 10
Количество в транспортной упаковке 200
EAN индивидуальный 4610268014679
EAN групповой 4610268014686
EAN транспортный 14610268014676
Размеры групповой упаковки, см 15.6*8.5*9.1
Размеры транспортной упаковки, см 44*33.5*20
Объем групповой упаковки, м3 0,00120666
Объем транспортной упаковки, м3 0,02948
Вес единицы, кг 0,023
Вес групповой упаковки, кг 0,234
Вес транспортной упаковки, кг 4,68

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Цвет
Тип контактов
Фиксация
Тип толкателя
Диаметр толкателя
Количество положений
Всего: 53 исполнения
АртикулСтепень защитыЦветТип контактовПодсветкаМатериал корпусаУстановочный диаметрФиксацияТип толкателяЦена
MTB8-EA11IP65Белый1NOНетПластик22 ммНетПлоский268 ₽
MTB8-EA21IP65Черный1NOНетПластик22 ммНетПлоский268 ₽
MTB8-EA23IP65Черный2NOНетПластик22 ммНетПлоский367 ₽
MTB8-EA25IP65Черный1NO+1NCНетПластик22 ммНетПлоский340 ₽
MTB8-EA31IP65Зеленый1NOНетПластик22 ммНетПлоский268 ₽
MTB8-EA33IP65Зеленый2NOНетПластик22 ммНетПлоский340 ₽
MTB8-EA35IP65Зеленый1NO+1NCНетПластик22 ммНетПлоский340 ₽
MTB8-EA42IP65Красный1NCНетПластик22 ммНетПлоский268 ₽
MTB8-EA45IP65Красный1NO+1NCНетПластик22 ммНетПлоский340 ₽
MTB8-EA51IP65Желтый1NOНетПластик22 ммНетПлоский268 ₽
MTB8-EA61IP65Синий1NOНетПластик22 ммНетПлоский268 ₽
MTB8-EH11IP65Белый1NOНетПластик22 ммЕстьПлоский354 ₽
MTB8-EH21IP65Черный1NOНетПластик22 ммЕстьПлоский354 ₽
MTB8-EH23IP65Черный2NOНетПластик22 ммЕстьПлоский367 ₽
MTB8-EH25IP65Черный1NO+1NCНетПластик22 ммЕстьПлоский367 ₽
MTB8-EH31IP65Зеленый1NOНетПластик22 ммЕстьПлоский354 ₽
MTB8-EH33IP65Зеленый2NOНетПластик22 ммЕстьПлоский367 ₽
MTB8-EH35IP65Зеленый1NO+1NCНетПластик22 ммЕстьПлоский367 ₽
MTB8-EH42IP65Красный1NCНетПластик22 ммЕстьПлоский354 ₽
MTB8-EH45Красный1NO+1NCНетПластик22 ммЕстьПлоский367 ₽
MTB8-EH51IP65Желтый1NOНетПластик22 ммЕстьПлоский354 ₽
MTB8-EH55IP65Желтый1NO+1NCНетПластик22 ммЕстьПлоский367 ₽
MTB8-EH61IP65Синий1NOНетПластик22 ммЕстьПлоский354 ₽
MTB8-EH65IP65Синий1NO+1NCНетПластик22 ммЕстьПлоский367 ₽
MTB8-EA12561IP65Белый1NOНетПластик22 ммНетС маркировкой282 ₽
MTB8-EA21561IP65Черный1NOНетПластик22 ммНетС маркировкой282 ₽
MTB8-EA31521IP65Зеленый1NOНетПластик22 ммНетС маркировкой282 ₽
MTB8-EA31523IP65Зеленый2NOНетПластик22 ммНетС маркировкой362 ₽
MTB8-EA31541IP65Зеленый1NOНетПластик22 ммНетС маркировкой282 ₽
MTB8-EA31543IP65Зеленый2NOНетПластик22 ммНетС маркировкой362 ₽
MTB8-EA31601IP65Зеленый1NOНетПластик22 ммНетС маркировкой282 ₽
MTB8-EA41582IP65Красный1NCНетПластик22 ммНетС маркировкой282 ₽
MTB8-EA41622IP65Красный1NCНетПластик22 ммНетС маркировкой282 ₽
MTB8-EA41625IP65Красный1NO+1NCНетПластик22 ммНетС маркировкой362 ₽
MTB8-EA61781IP65Синий1NOНетПластик22 ммНетС маркировкой251 ₽
MTB8-ED21IP65Черный1NOНетПластик22 ммЕсть318 ₽
MTB8-ED25IP65Черный1NO+1NCНетПластик22 ммЕсть437 ₽
MTB8-ED33IP65Черный2NOНетПластик22 ммЕсть486 ₽
MTB8-ED35IP65Черный1NO+1NCНетПластик22 ммЕсть486 ₽
MTB8-ED41IP65Черный1NOНетПластик22 ммНет336 ₽
MTB8-ED53IP65Черный2NOНетПластик22 ммНет486 ₽
MTB8-EL11IP65Белый1NOНетПластик22 ммНетВыступающий300 ₽
MTB8-EL21IP65Черный1NOНетПластик22 ммНетВыступающий300 ₽
MTB8-EL31IP65Зеленый1NOНетПластик22 ммНетВыступающий300 ₽
MTB8-EL42IP65Красный1NCНетПластик22 ммНетВыступающий300 ₽
MTB8-EL51IP65Желтый1NOНетПластик22 ммНетВыступающий300 ₽
MTB8-EL61IP65Синий1NOНетПластик22 ммНетВыступающий300 ₽
MTB8-ES142IP65Красный1NCНетПластик22 ммЕстьГрибовидный423 ₽
MTB8-ES145IP65Красный1NO+1NCНетПластик22 ммЕстьГрибовидный534 ₽
MTB8-ES442IP65Красный1NCНетПластик22 ммЕстьГрибовидный406 ₽
Показано 50 из 53 исполнений
