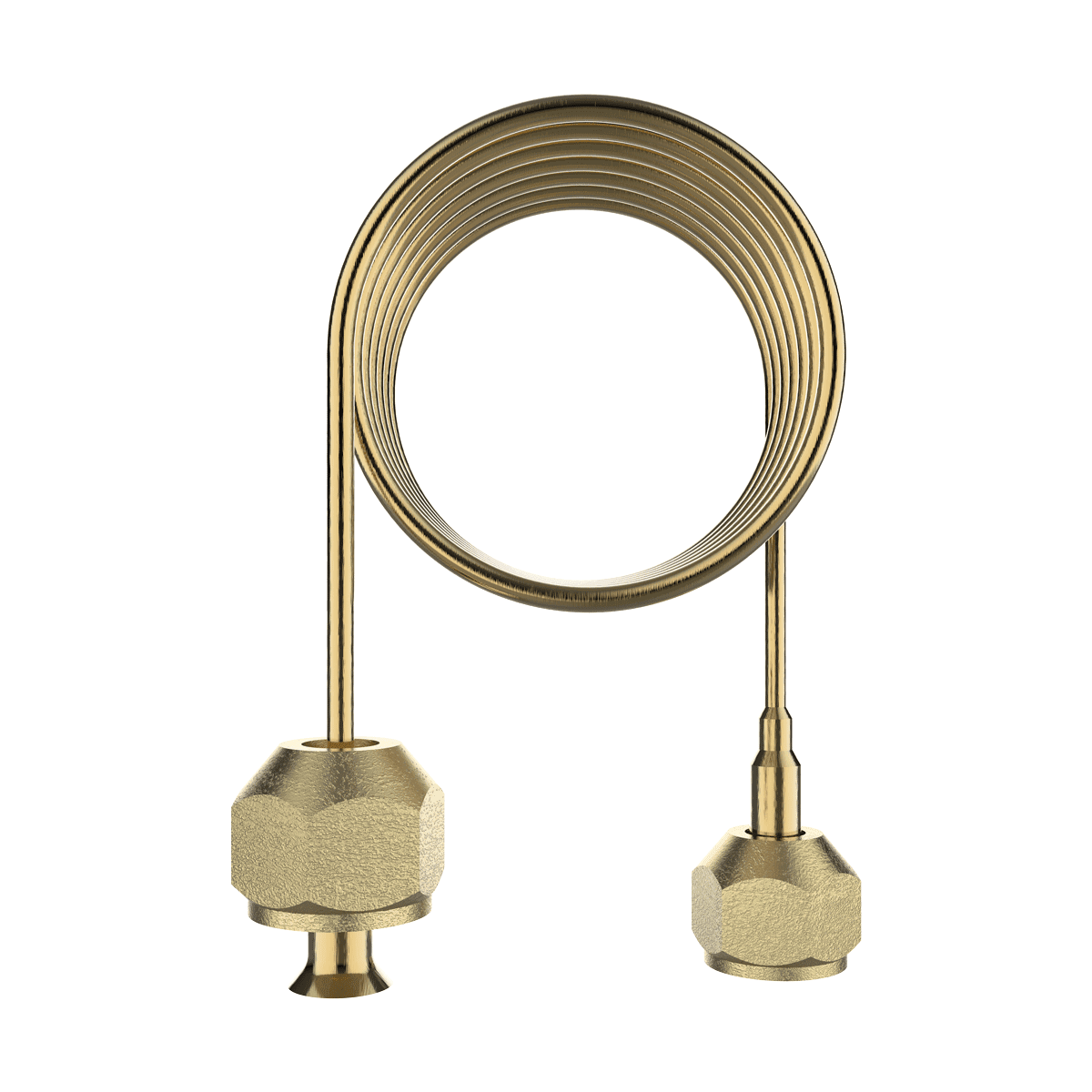

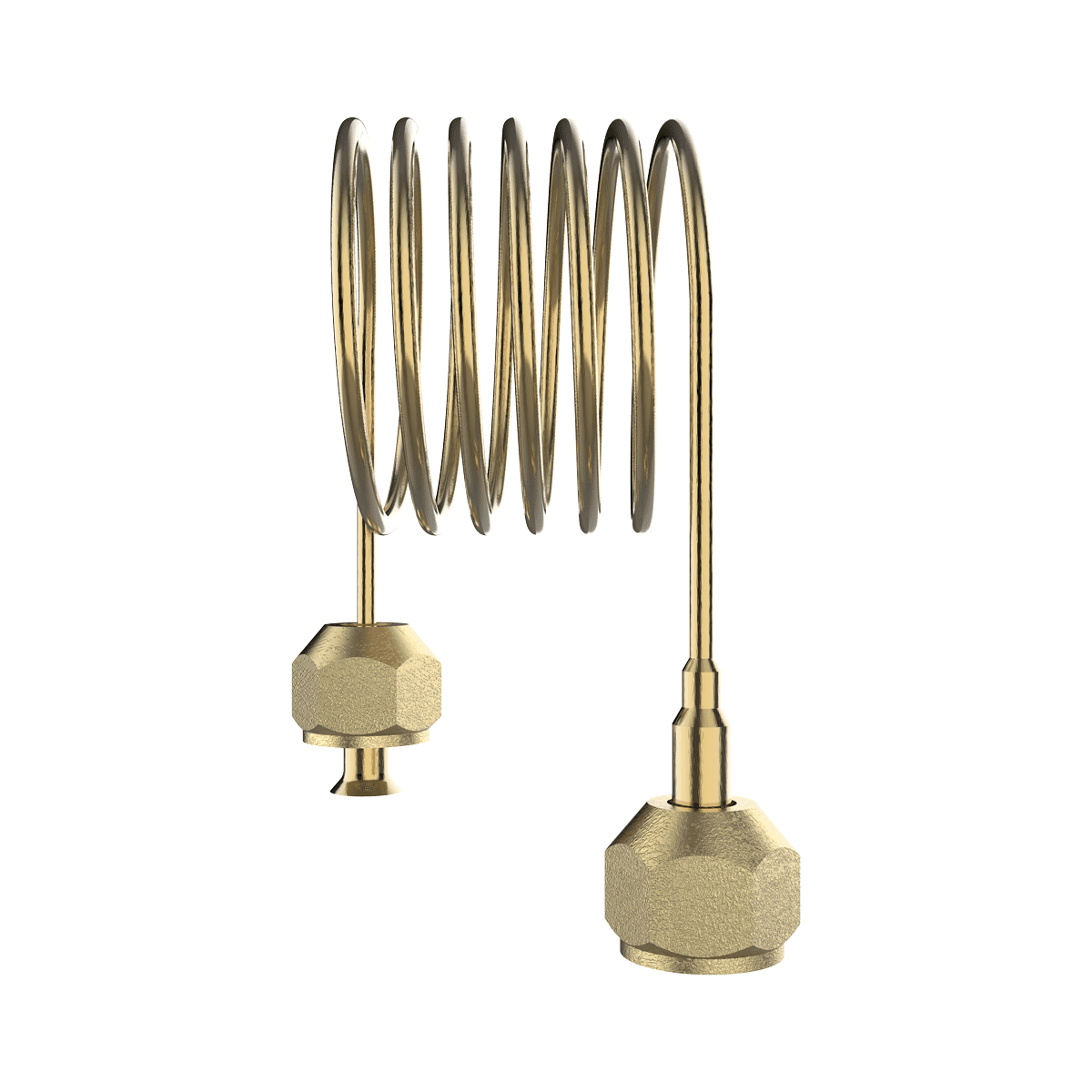

Медные капиллярные трубки ТКМ используются для удалённого соединения и подключения реле давления РД55 к технологическому процессу. Благодаря медному сплаву трубка легко изгибается в необходимом направлении при осуществлении монтажа или в процессе эксплуатации.
На выбор представлены два типа трубок:
ВНИМАНИЕ!
С каждого конца трубка имеет развальцовку и подвижную гайку с внутренней присоединительной резьбой SAE¼”. Для подключения капиллярной трубки к датчику и к процессу необходимо использовать латунный переходник УПЛ с резьбой SAE¼” на G1/4” или G1/2”.
| Параметр | Значение |
| Материал трубки | Медный сплав |
| Материал гайки | Латунь |
| Рабочая среда | Жидкость / Газ |
| Давление рабочей среды | До 4 МПа |
| Температура рабочей среды | -40…+120 °С |
| Артикул | Цена | |
|---|---|---|
| ТКМ-2,5.1,0.НГ.1/4SAE.НГ.1/4SAE | 756 ₽ | |
| ТКМ-2,5.1,5.НГ.1/4SAE.НГ.1/4SAE | 915 ₽ | |
| ТКМ-2,5.2,0.НГ.1/4SAE.НГ.1/4SAE | 1 183 ₽ | |
| ТКМ-2,5.3,0.НГ.1/4SAE.НГ.1/4SAE | 1 269 ₽ | |
| ТКМ-6.1,0.НГ.1/4SAE.НГ.1/4SAE | 1 342 ₽ | |
| ТКМ-6.1,5.НГ.1/4SAE.НГ.1/4SAE | 1 586 ₽ | |
| ТКМ-6.2,5.НГ.1/4SAE.НГ.1/4SAE | 2 074 ₽ | |
| ТКМ-6.3,0.НГ.1/4SAE.НГ.1/4SAE | 2 196 ₽ | |
| ТКМ-6.3,5.НГ.1/4SAE.НГ.1/4SAE | 2 318 ₽ | |
| ТКМ-6.4,0.НГ.1/4SAE.НГ.1/4SAE | 2 550 ₽ | |
| ТКМ-6.4,5.НГ.1/4SAE.НГ.1/4SAE | 2 818 ₽ | |
| ТКМ-6.5,0.НГ.1/4SAE.НГ.1/4SAE | 3 074 ₽ |
