Термопарные разъемы применяются для быстрого подключения/отключения термопары к линии связи до измерительного прибора. Контакты разъемов производятся из соответствующих термопарных или компенсационных сплавов, что позволяет избежать дополнительных температурных погрешностей из-за образования ложного рабочего спая. Контакты разъёмов сделаны специально разных размеров и нанесена их полярность, благодаря чему обеспечивается правильное подключение.
Разъёмы поставляются как отдельно, так и в составе термопар ДТПХхх4 на основе КТМС.
| Наименование | Значение | |
| OSTW (стандарт) | SMPW (мини) | |
| Диапазон рабочих температур: | ||
| - Длительно | -29…+180 °С | |
| - Кратковременно | -50…+220 °С | |
| Степень защиты | IP40 | |
| Максимальный диаметр наружной оболочки подводимого кабеля | 5,5 мм | 5,0 мм |
| Максимальное сечение подключаемых проводов | 2,075 мм² | 0,5189 мм² |
| Тип НСХ | Термопарные (компенсационные) сплавы и полярность | Цветовое обозначение | Маркировка для заказа (модель «стандарт») | ||
| (+) | (-) | Вилка | Розетка | ||

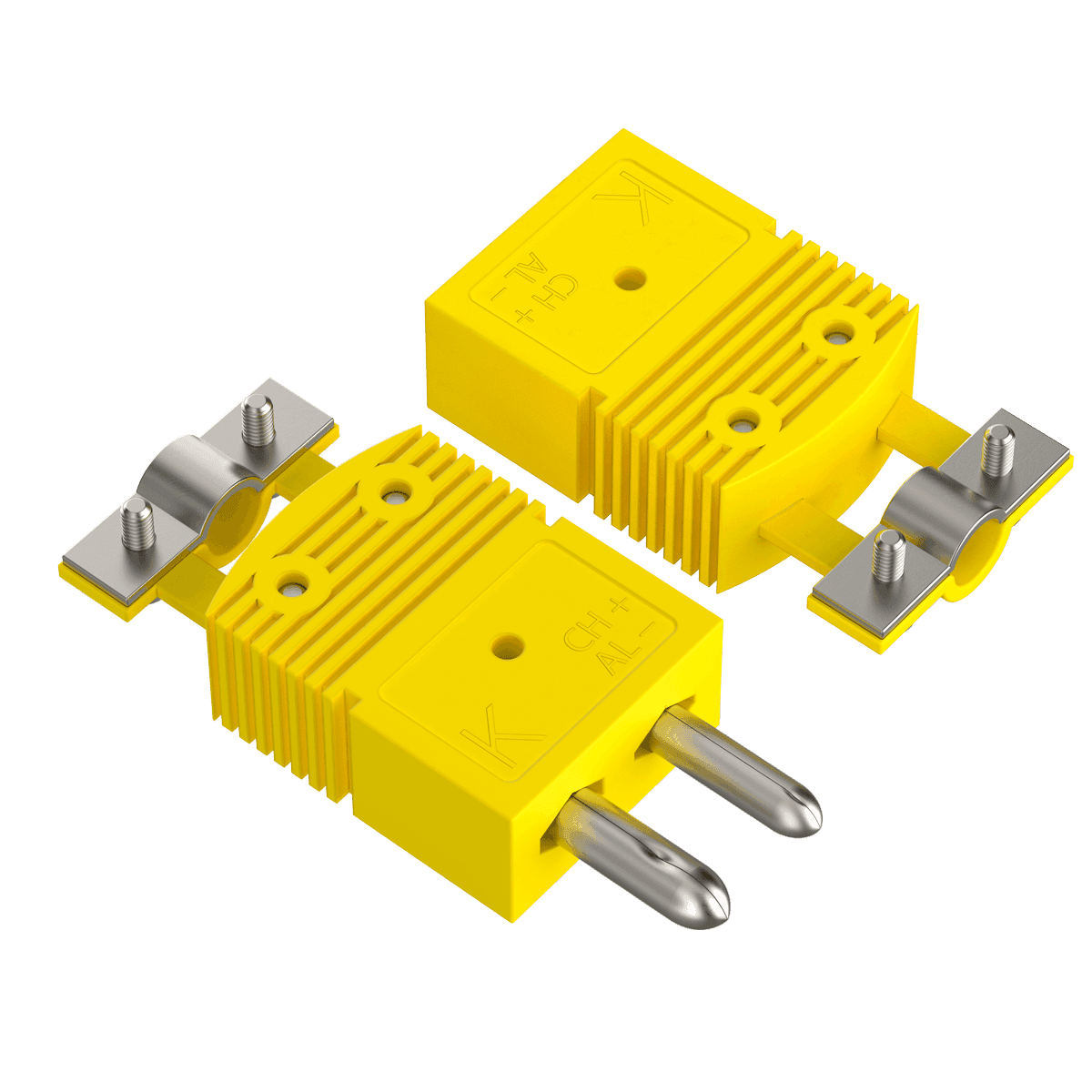

| K (ХА) | Ni-Cr | Ni-Al | Жёлтый | OSTW-CC-K-M заказать
| OSTW-CC-K-F заказать |

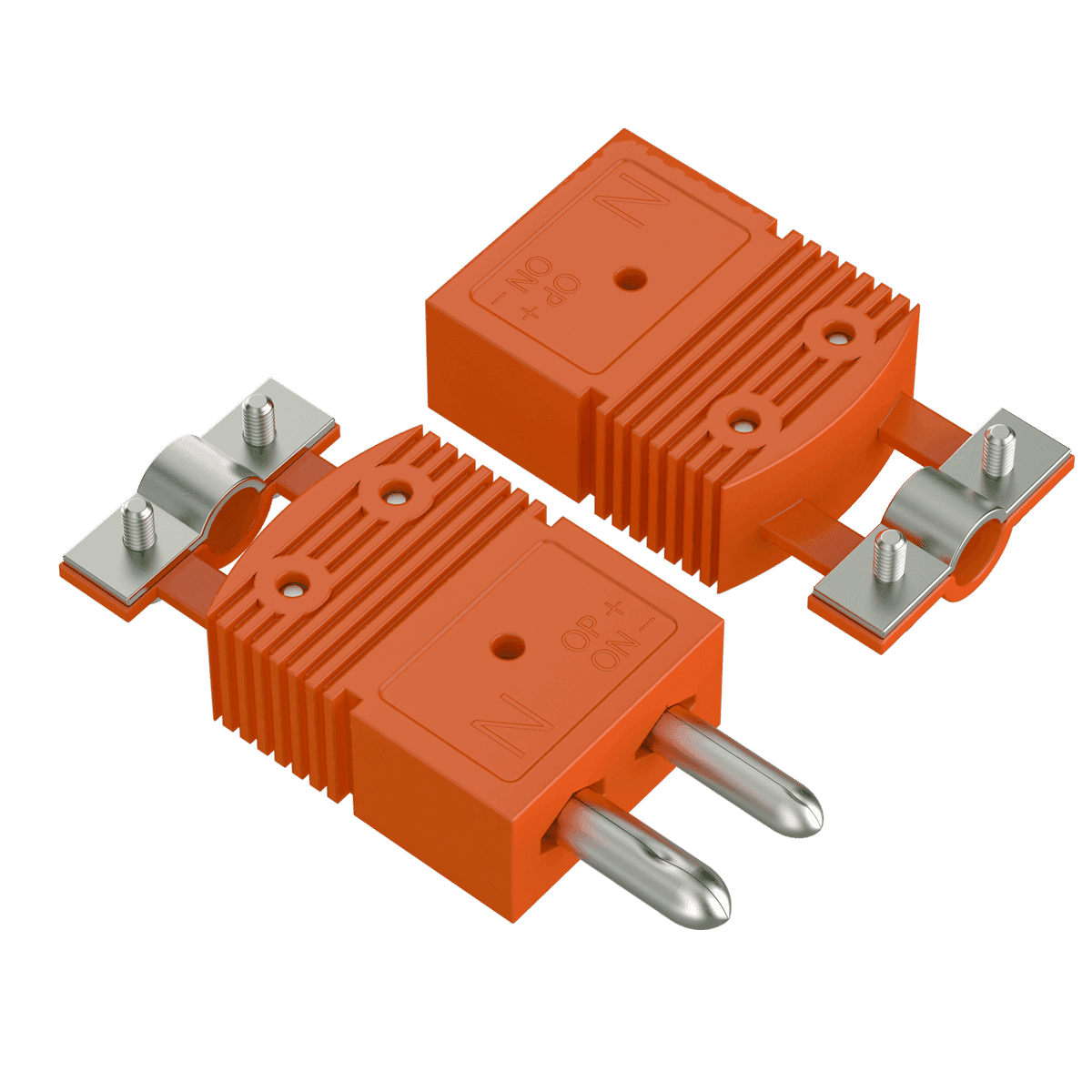

| N (НН) | Nicrosil | Nisil | Оранжевый | OSTW-CC-N-M заказать | OSTW-CC-N-F заказать |

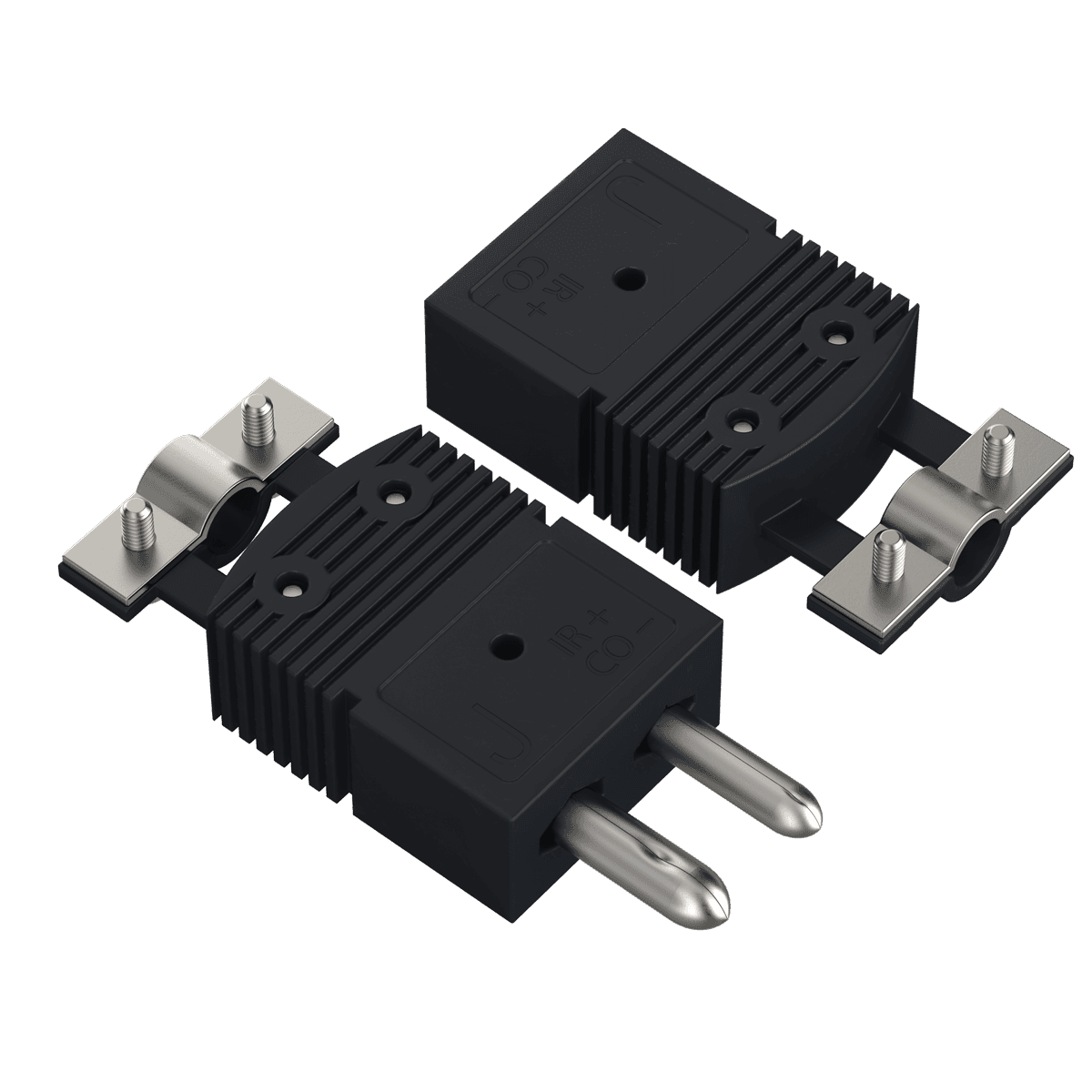

| J (ЖК) | Fe | Cu-Ni | Чёрный | OSTW-CC-J-M заказать | OSTW-CC-J-F заказать |

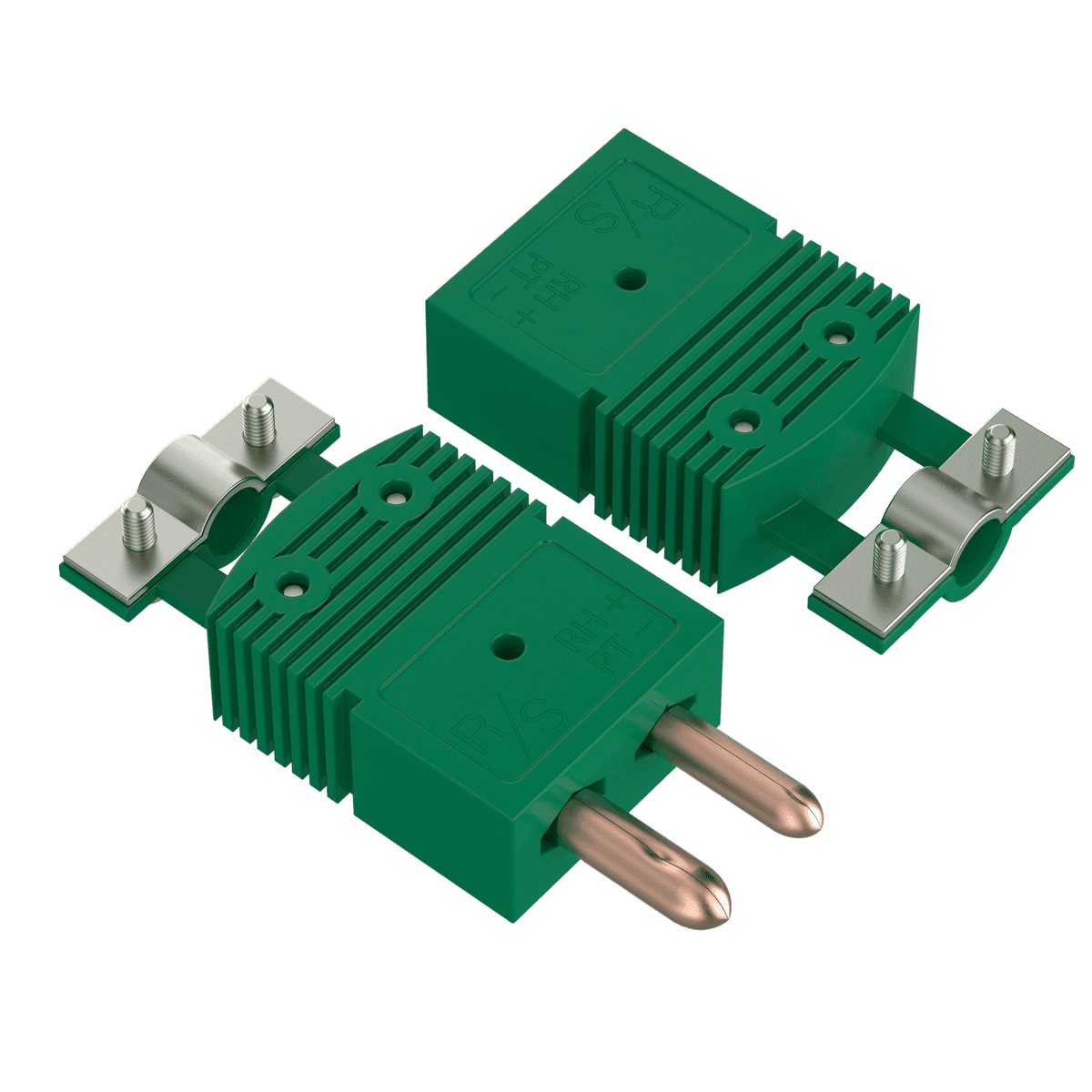

| S (ПП) | Cu | Cu-Ni | Зелёный | OSTW-CC-S-M заказать | OSTW-CC-S-F заказать |
| Тип НСХ | Термопарные (компенсационные) сплавы и полярность | Цветовое обозначение | Маркировка для заказа (модель «мини») | ||
| (+) | (-) | Вилка | Розетка | ||

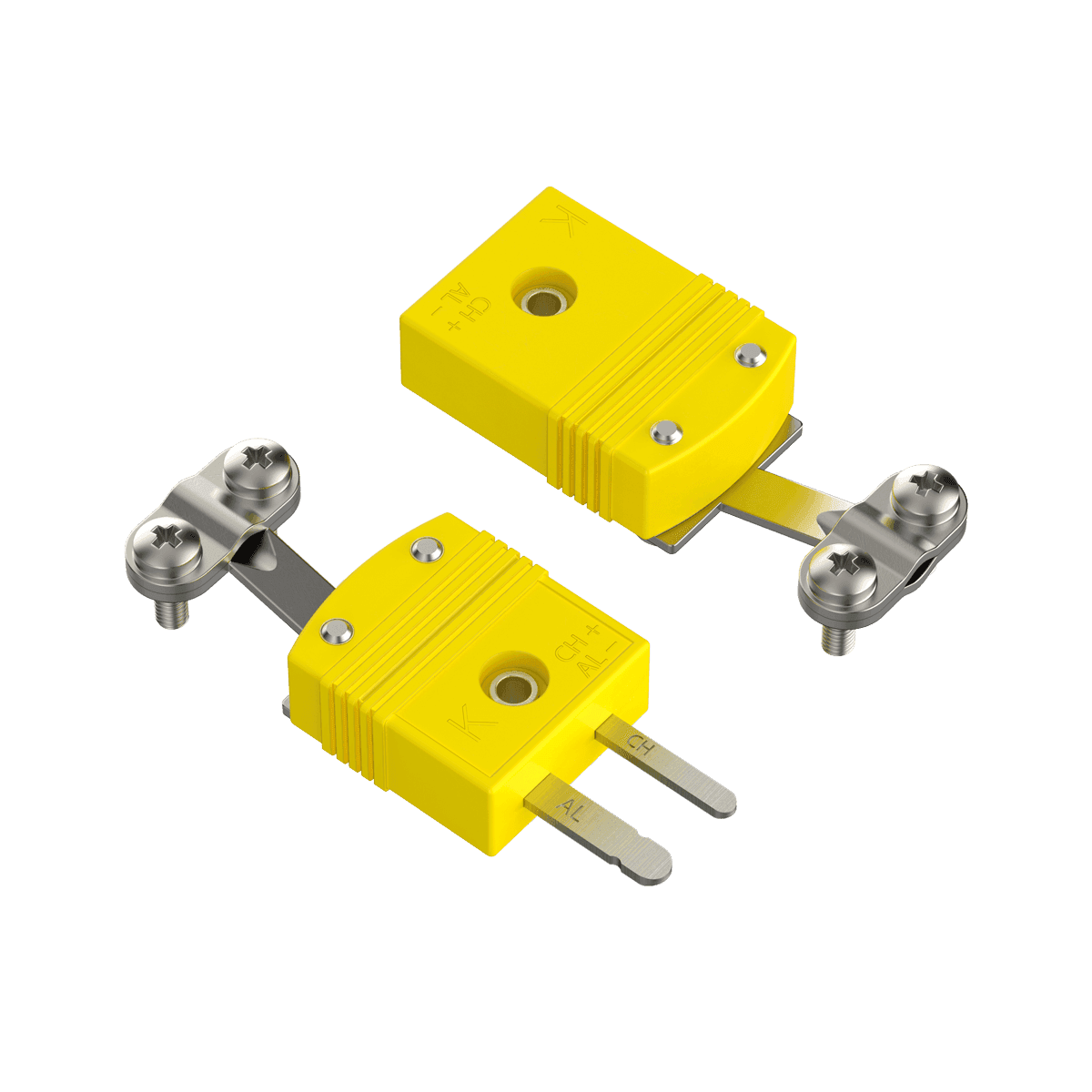

| K (ХА) | Ni-Cr | Ni-Al | Жёлтый | SMPW-K-M заказать | SMPW-K-F заказать |

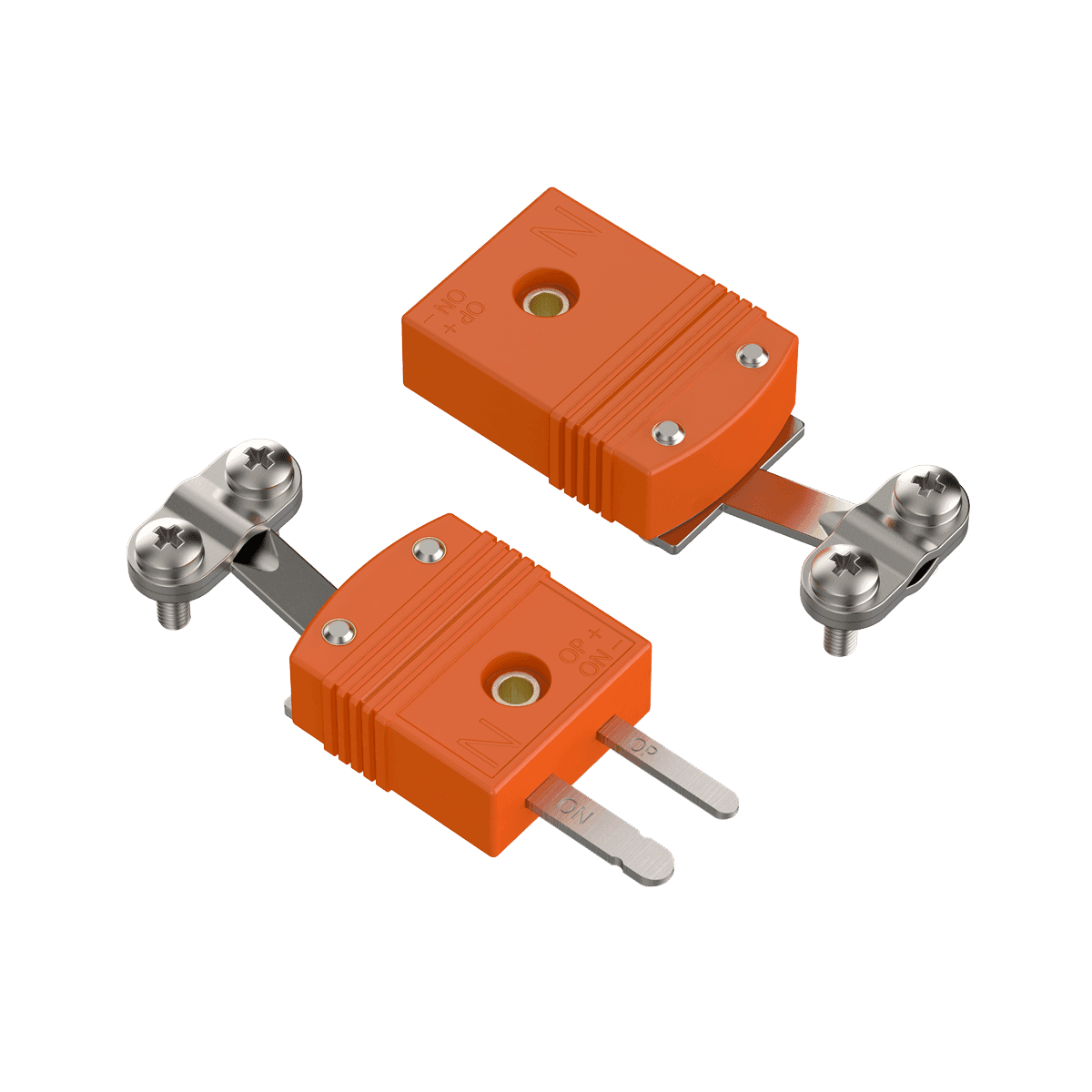

| N (НН) | Nicrosil | Nisil | Оранжевый | SMPW-N-M заказать | SMPW-N-F заказать |

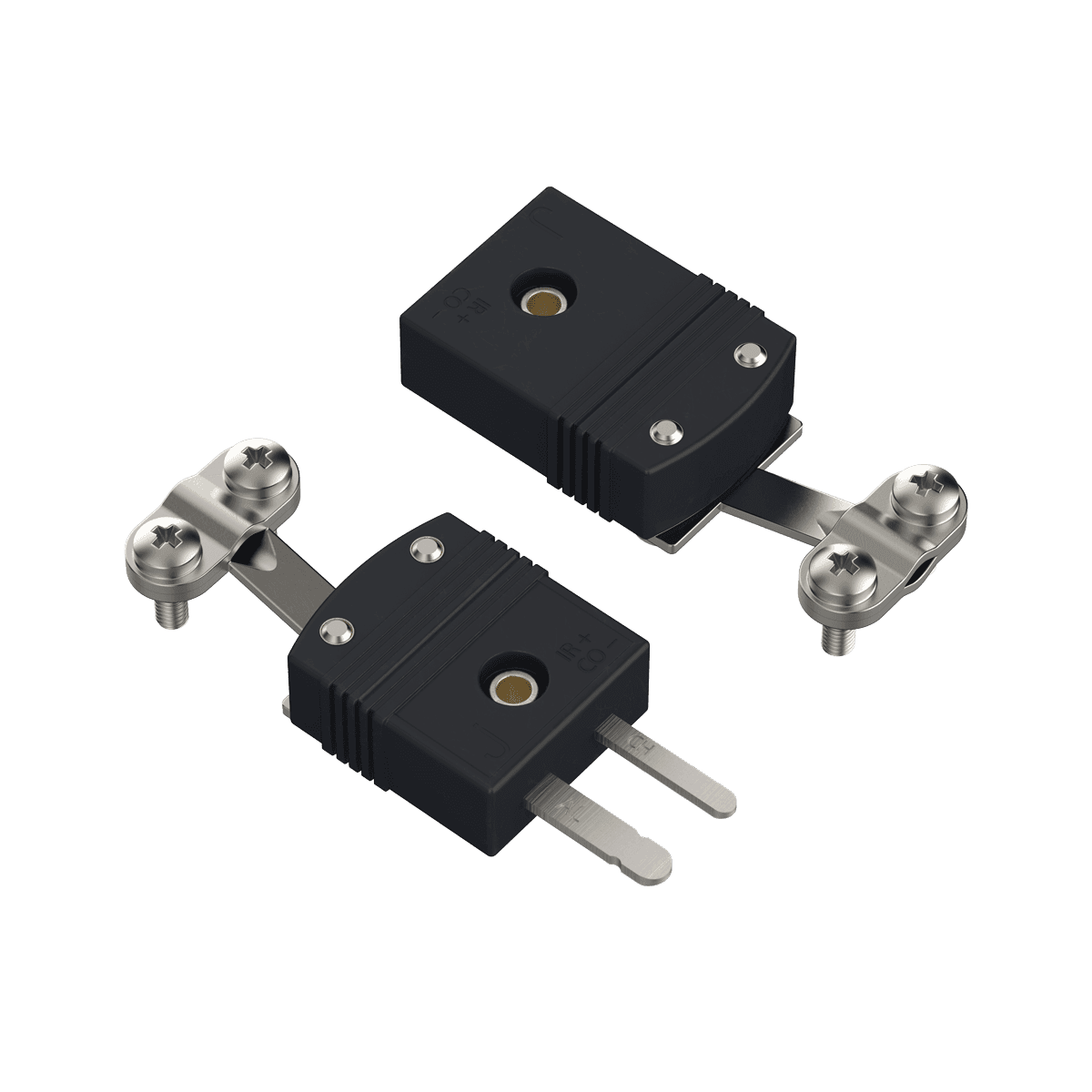

| J (ЖК) | Fe | Cu-Ni | Чёрный | SMPW-J-M заказать | SMPW-J-F заказать |
| S (ПП) | Cu | Cu-Ni | Зелёный | SMPW-S-M заказать | SMPW-S-F заказать |
| Артикул | Цена | |
|---|---|---|
| SMPW-K-F | 488 ₽ | |
| OSTW-CC-J-F | 732 ₽ | |
| OSTW-CC-J-M | 732 ₽ | |
| OSTW-CC-K-F | 732 ₽ | |
| OSTW-CC-K-M | 732 ₽ | |
| OSTW-CC-S-F | 732 ₽ | |
| OSTW-CC-S-M | 732 ₽ | |
| OSTW-CC-N-F | 732 ₽ | |
| OSTW-CC-N-M | 732 ₽ | |
| SMPW-N-F | 488 ₽ | |
| SMPW-J-M | 488 ₽ | |
| SMPW-J-F | 488 ₽ | |
| SMPW-K-M | 488 ₽ | |
| SMPW-S-M | 488 ₽ | |
| SMPW-S-F | 488 ₽ | |
| SMPW-N-M | 488 ₽ |
