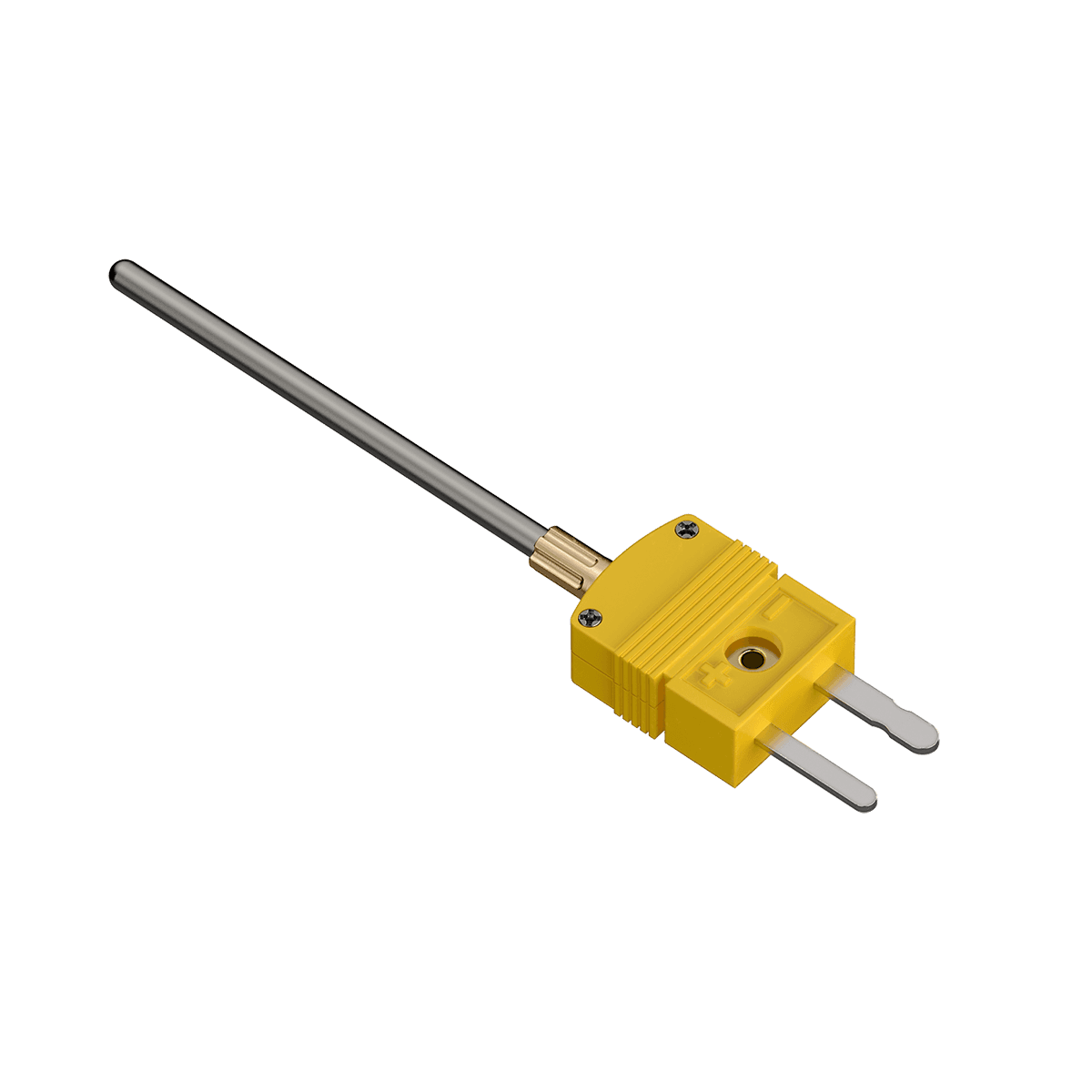

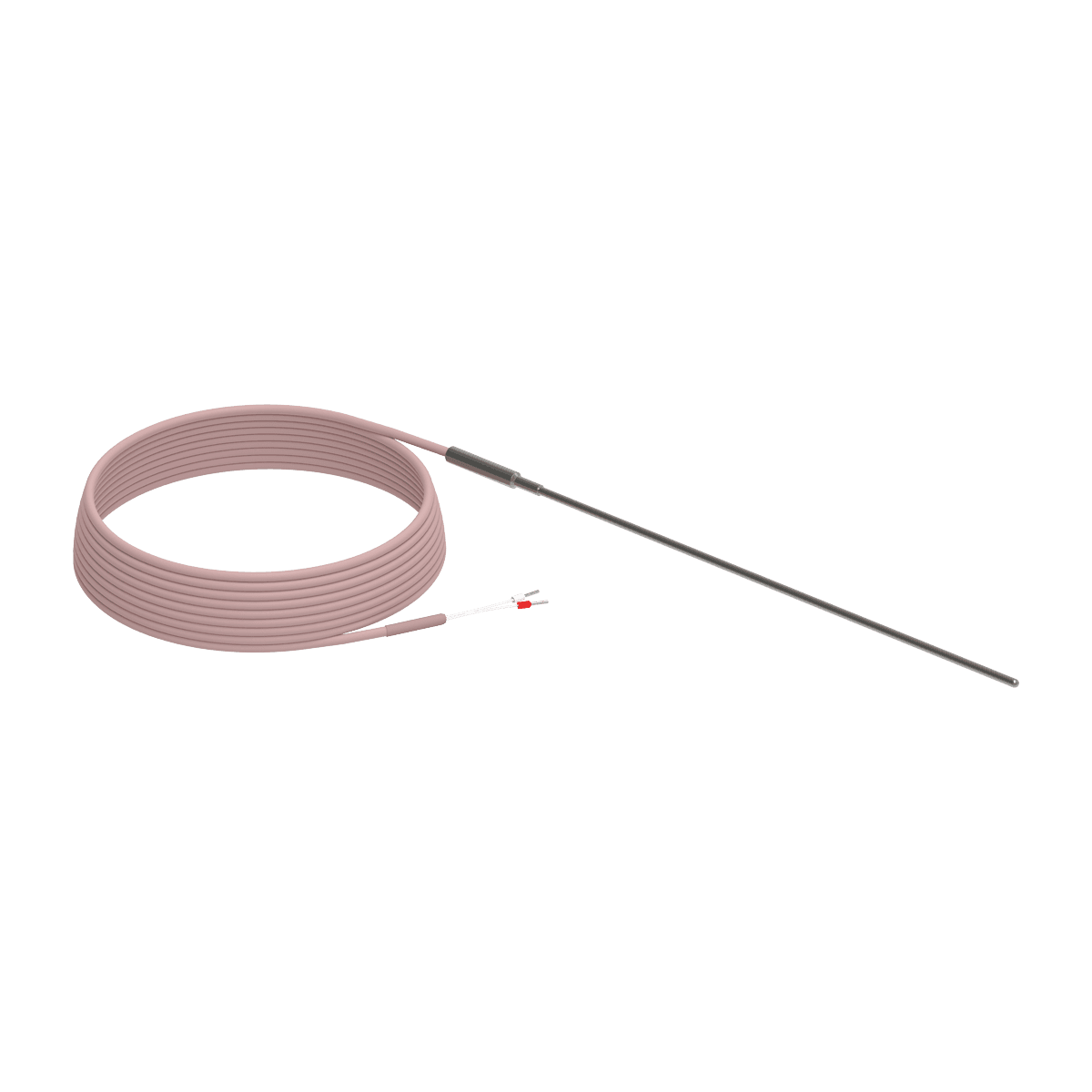

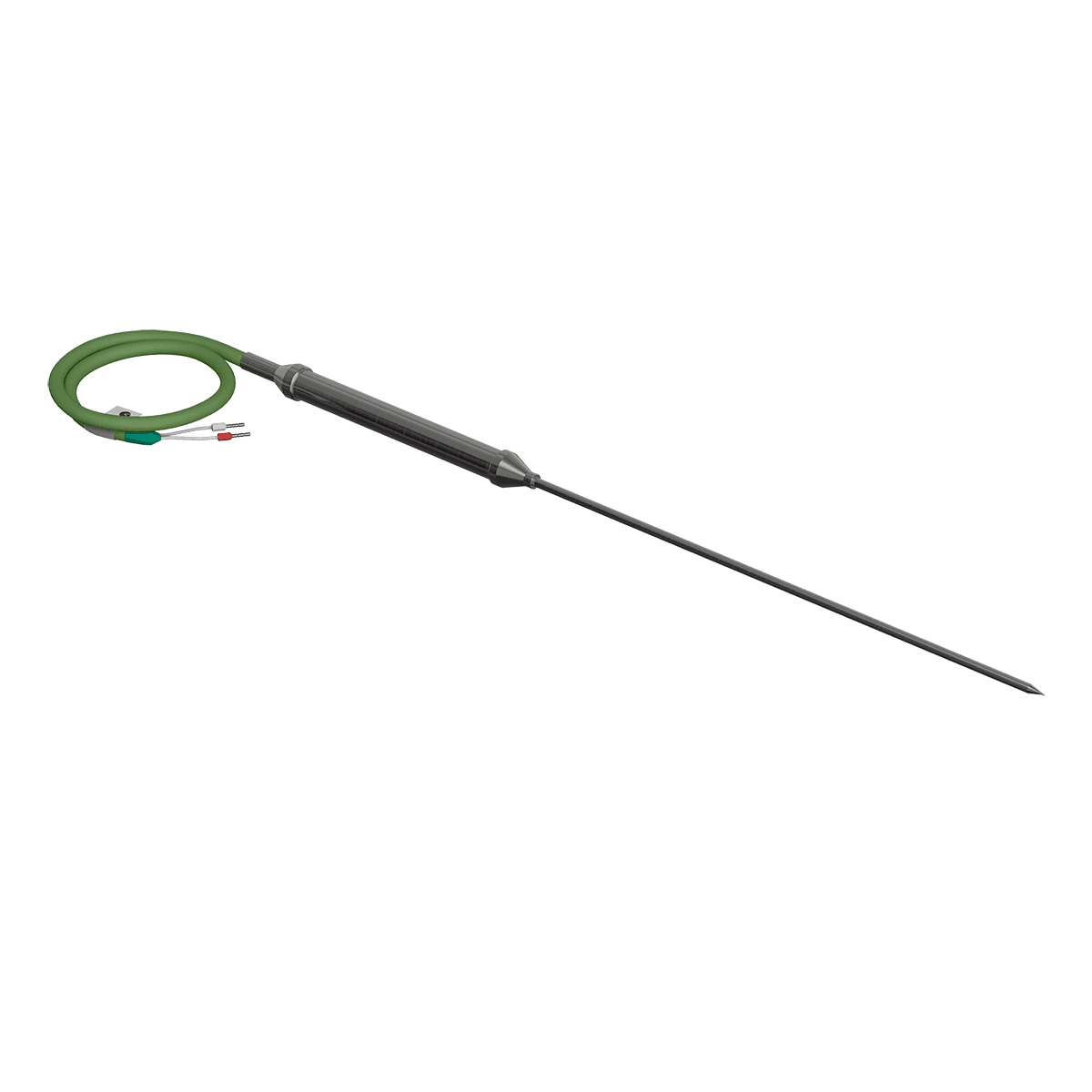

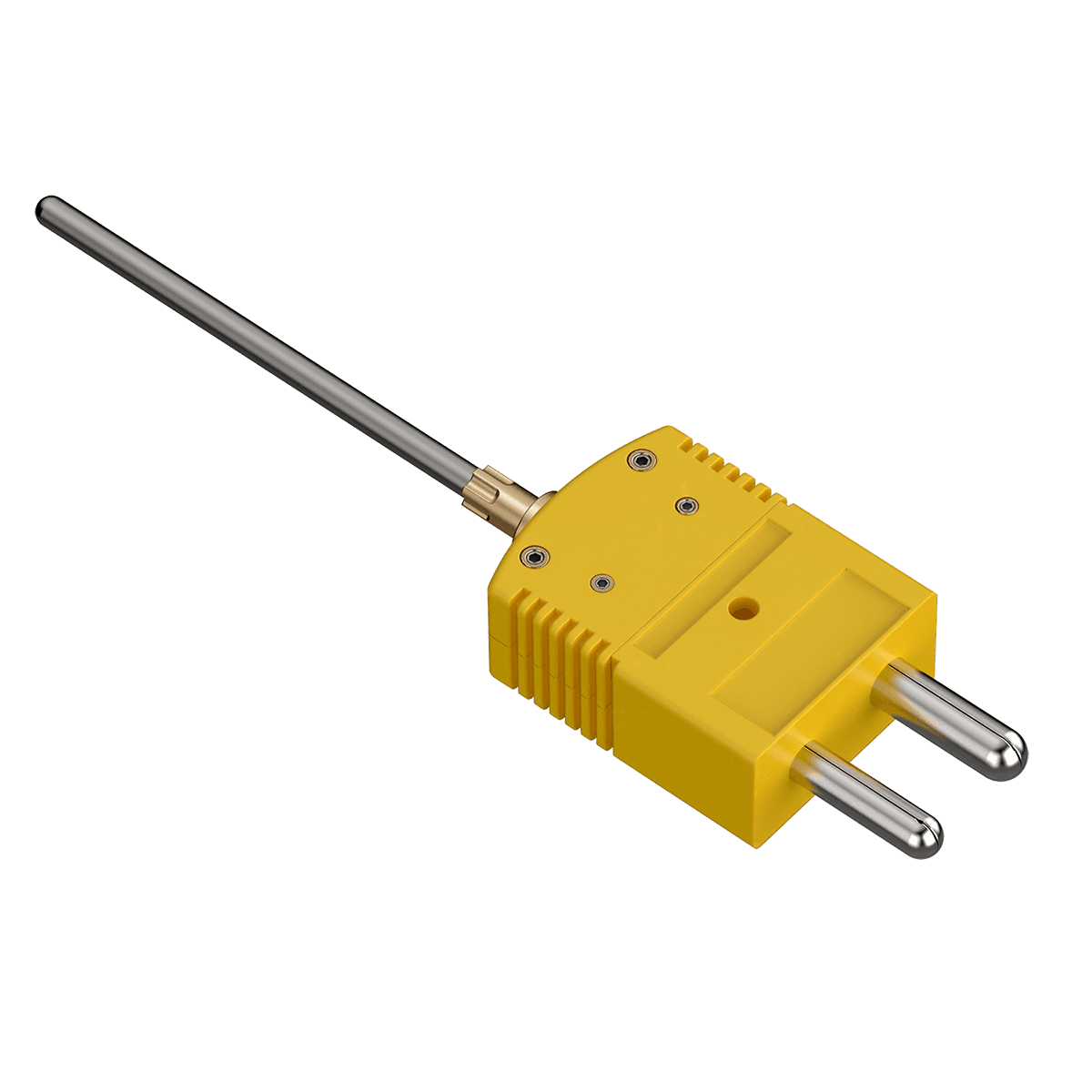

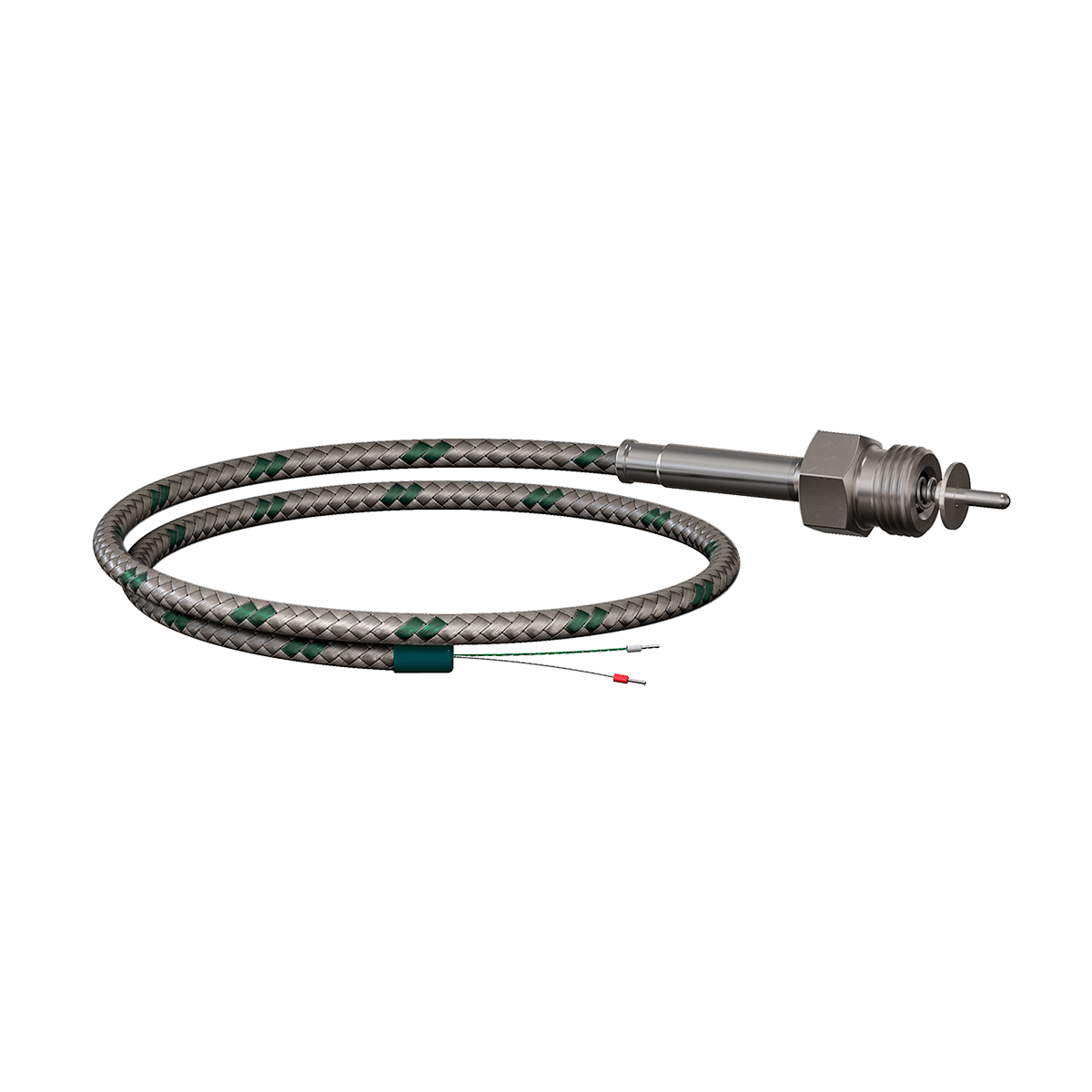

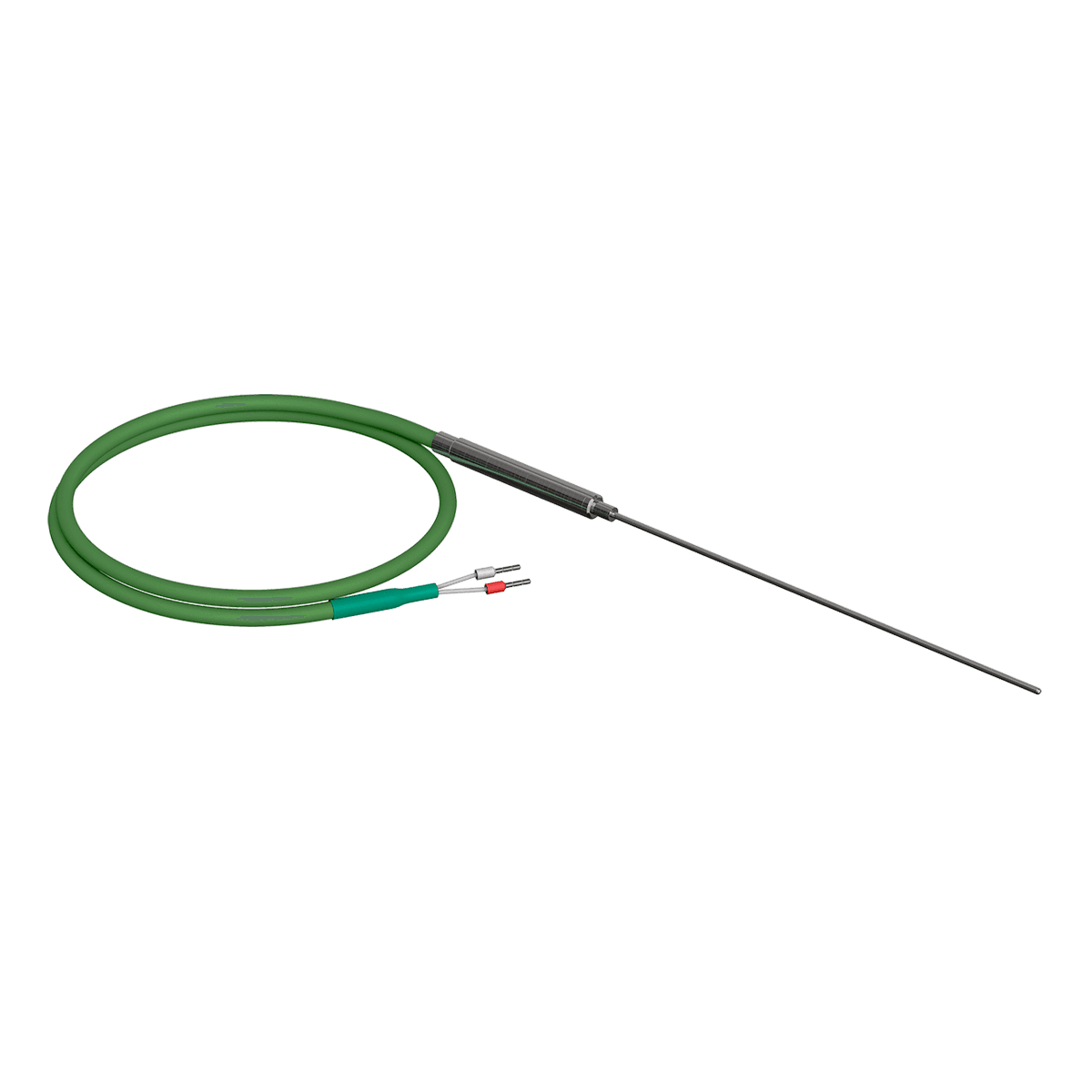

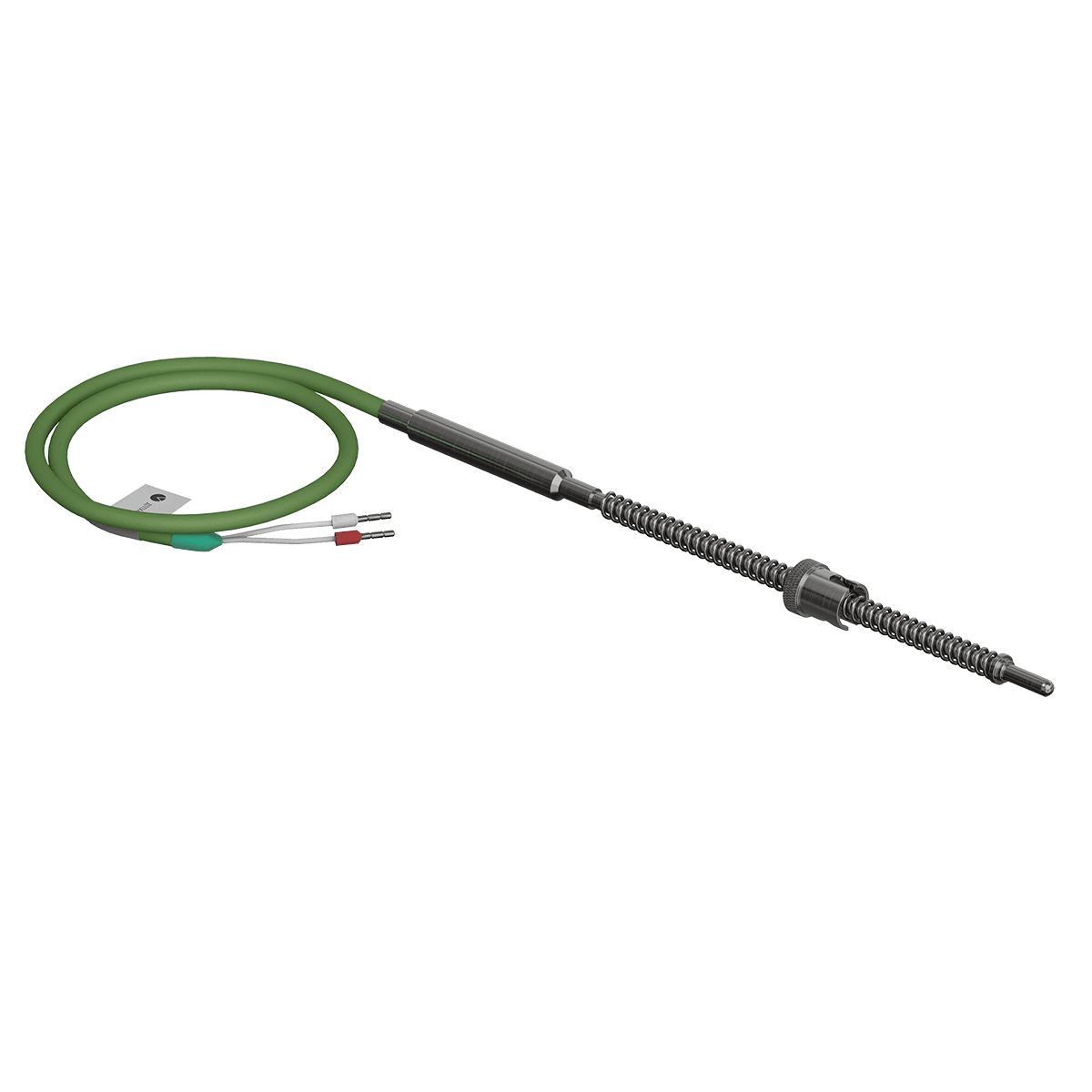

ДТПХхх4 термопары на основе КТМС с кабельным выводом или вилкой

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур
от -40 до +400…1250 °С в зависимости от конструктивного исполнения и типа термопары.

Описание и устройство КТМС приведено в Справочной информации по термопарам.

Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:

• хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
• нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.

Все типы термопар подробно описаны в наших статьях.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности

• Монтажную (погружную) часть датчика можно изгибать.
• Кабельный вывод обеспечивает удобство и быстроту монтажа.
• Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.

Стандартный срок производства – от 5 рабочих дней.

Технические характеристики термопар с кабельным выводом (модели ХХ4 на основе КТМС)

Показатели надежности

Интервал между поверками для ДТПL на основе КТМС, а также ДТПК174, 184, 234, 464 – 5 лет; для всех остальных ДТП – 2 года.

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
