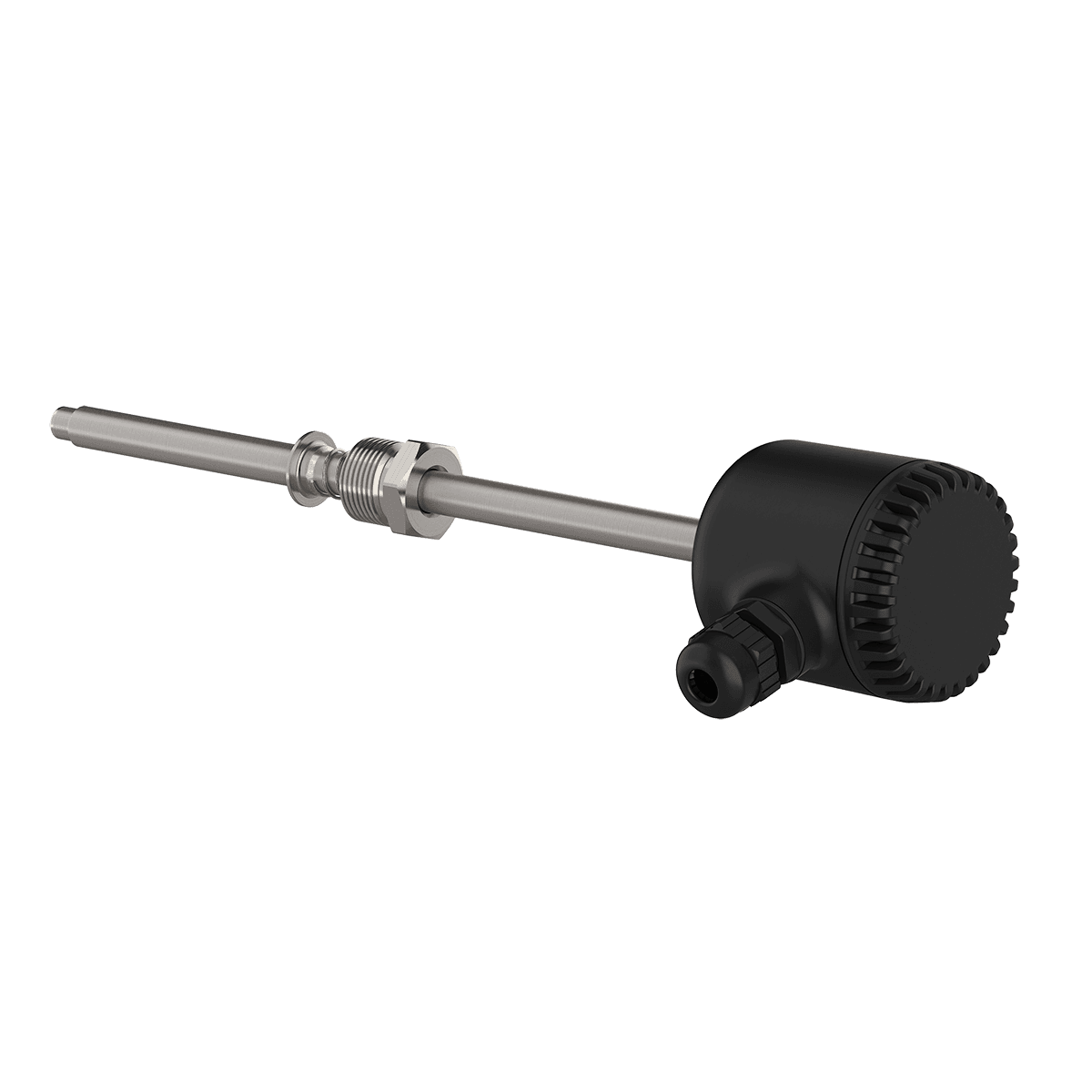

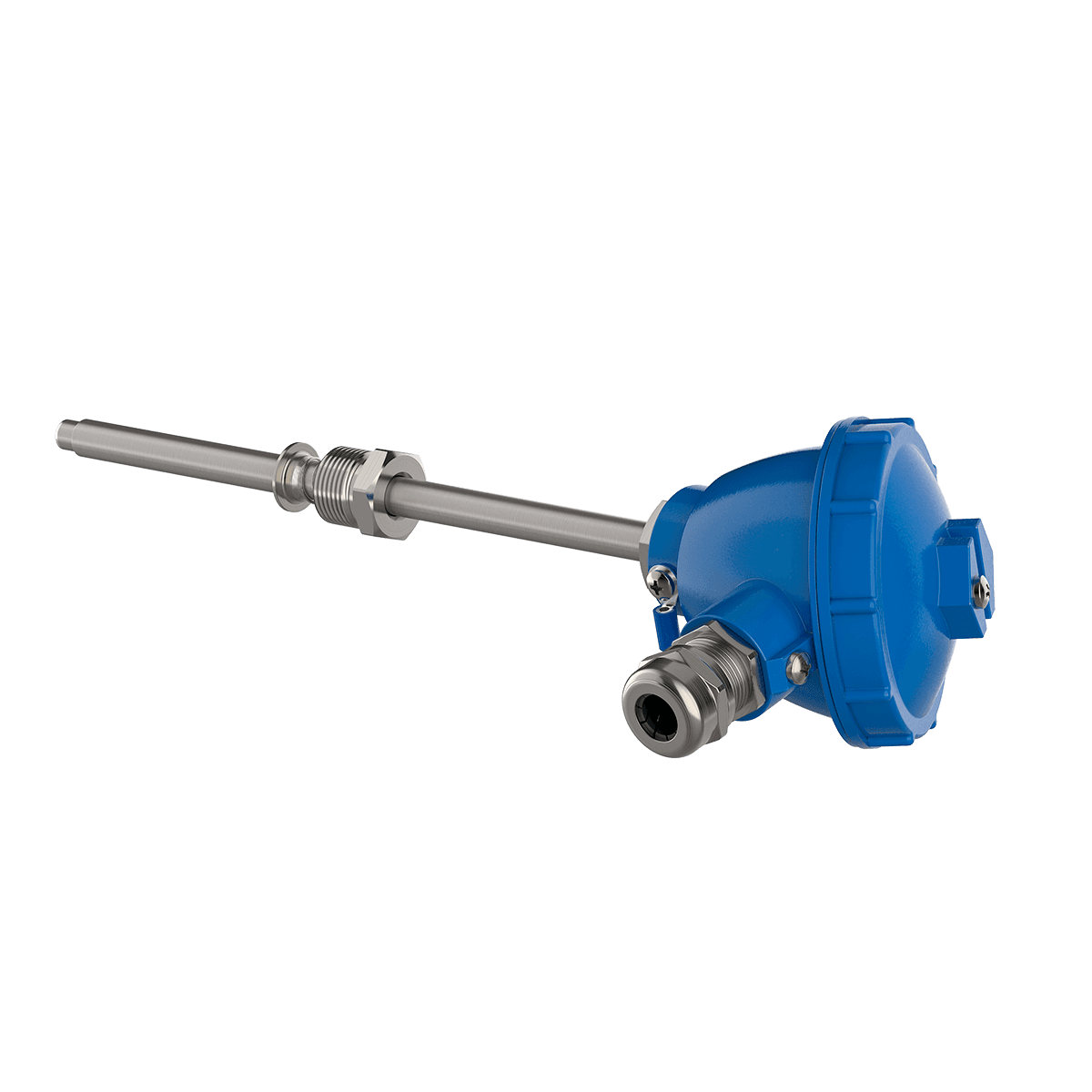

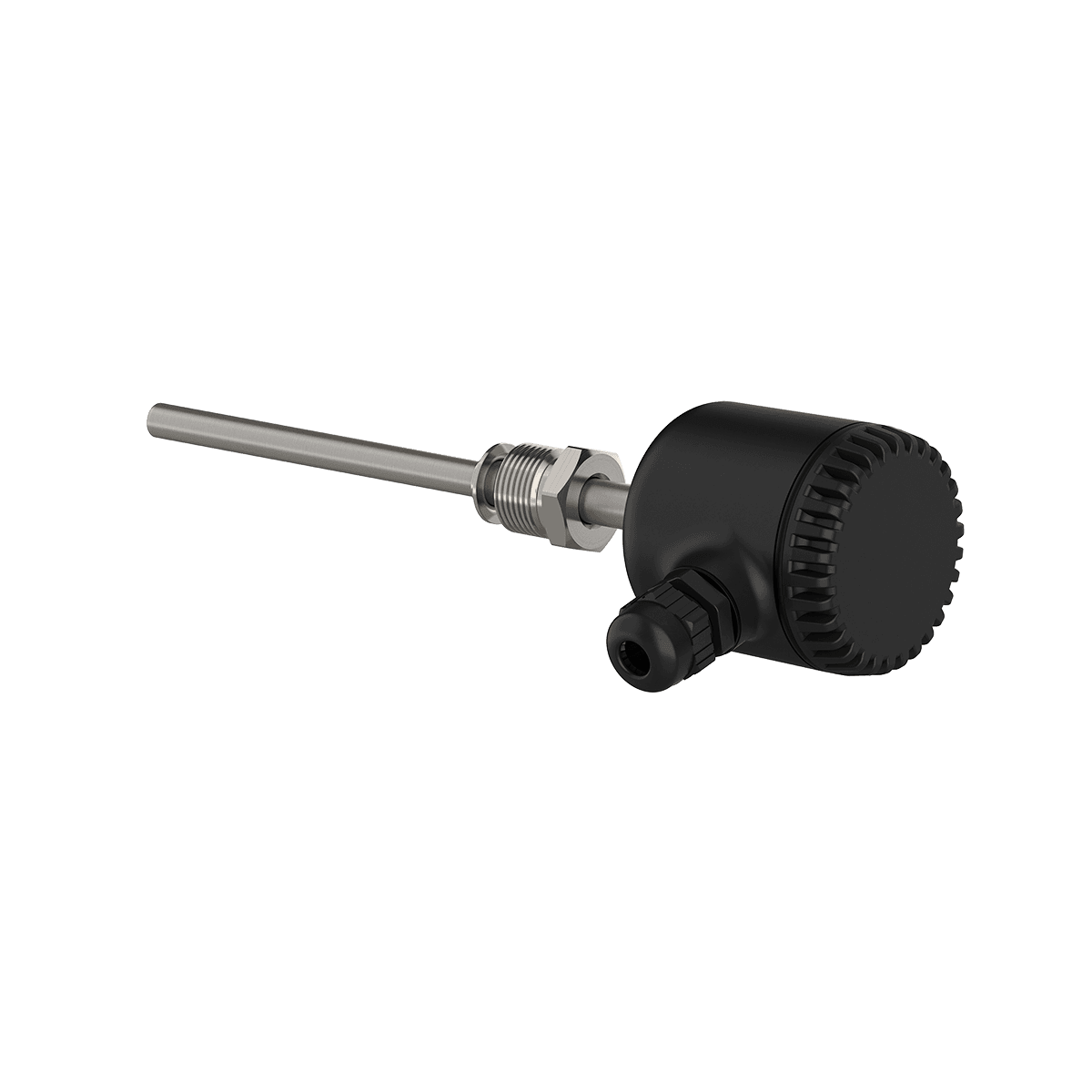

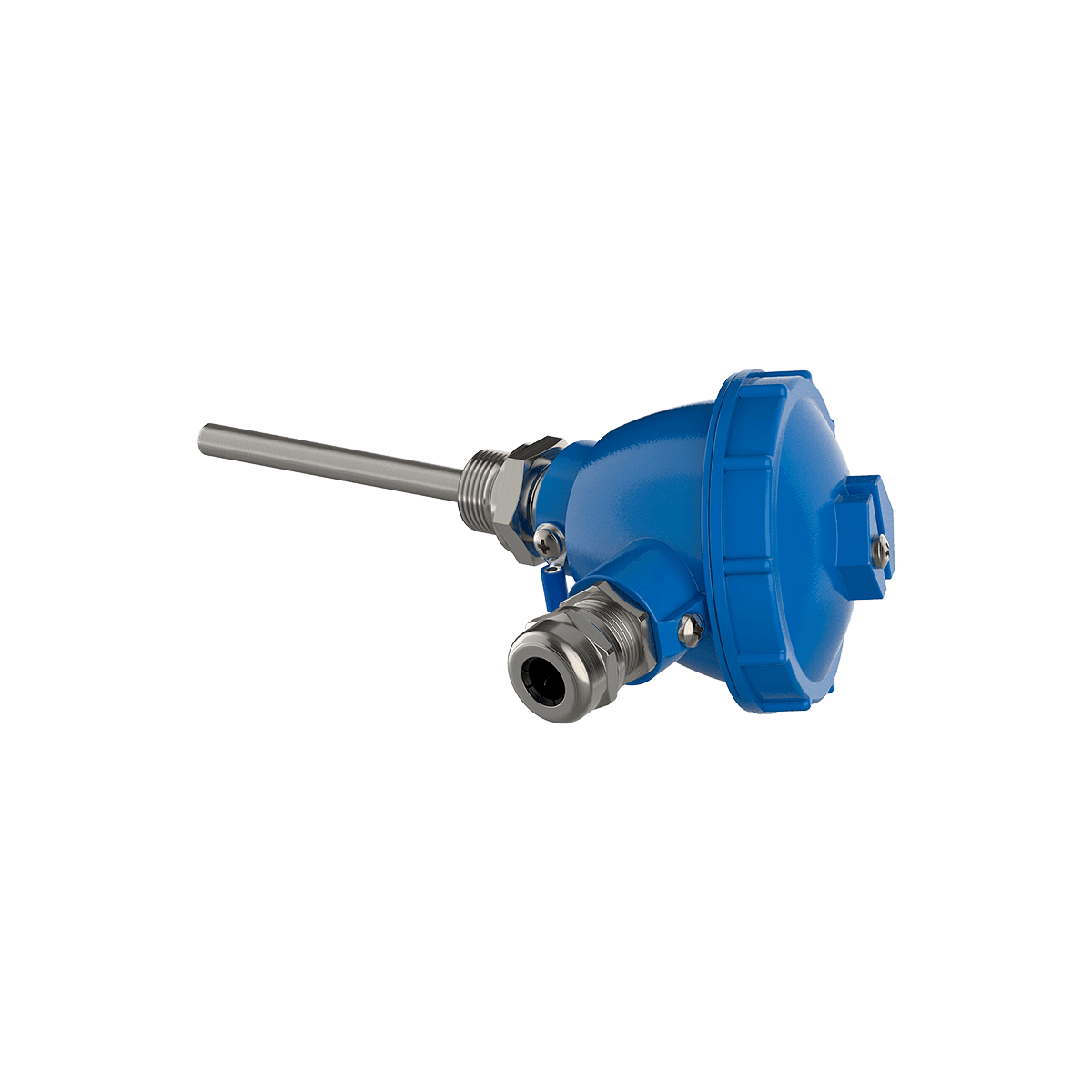

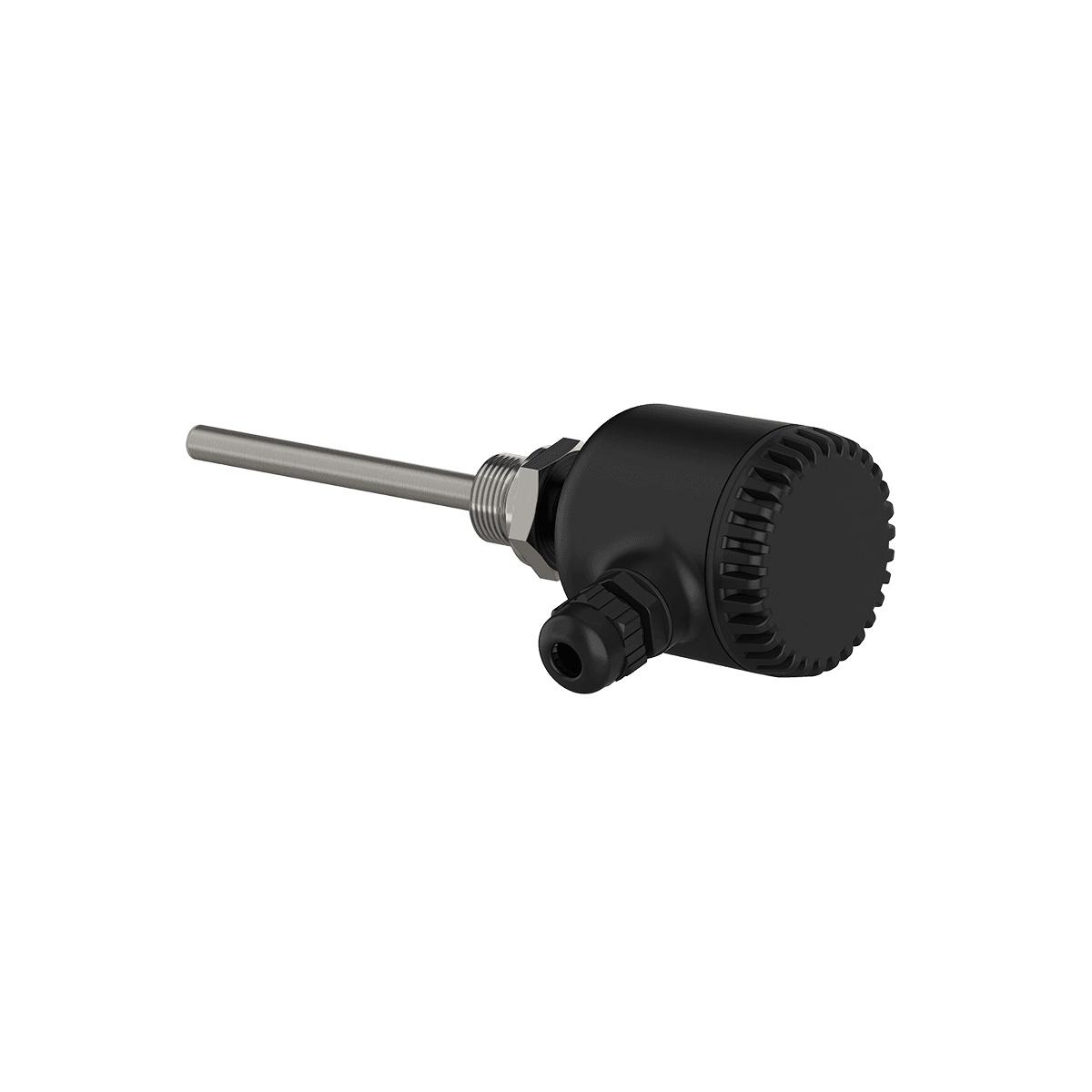

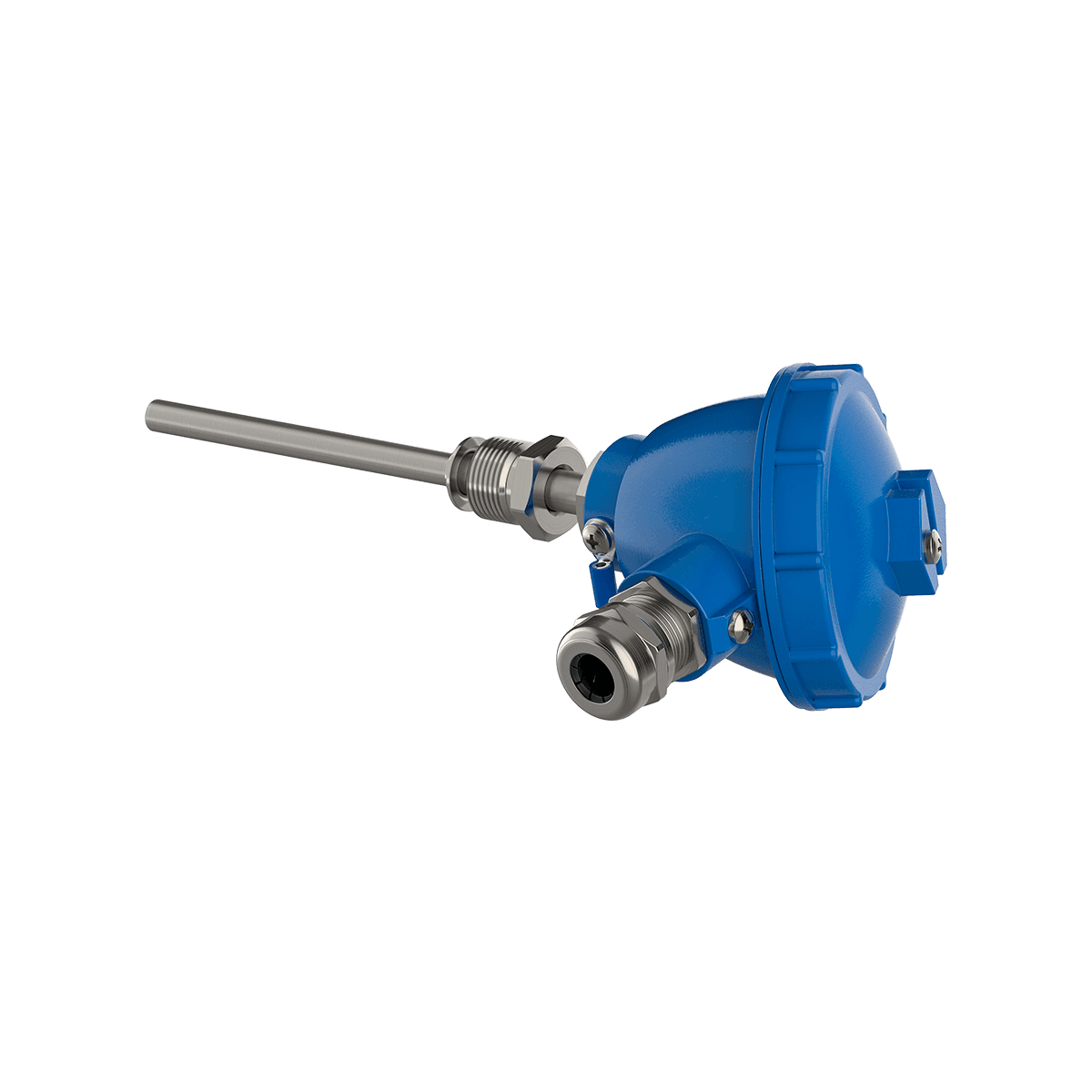

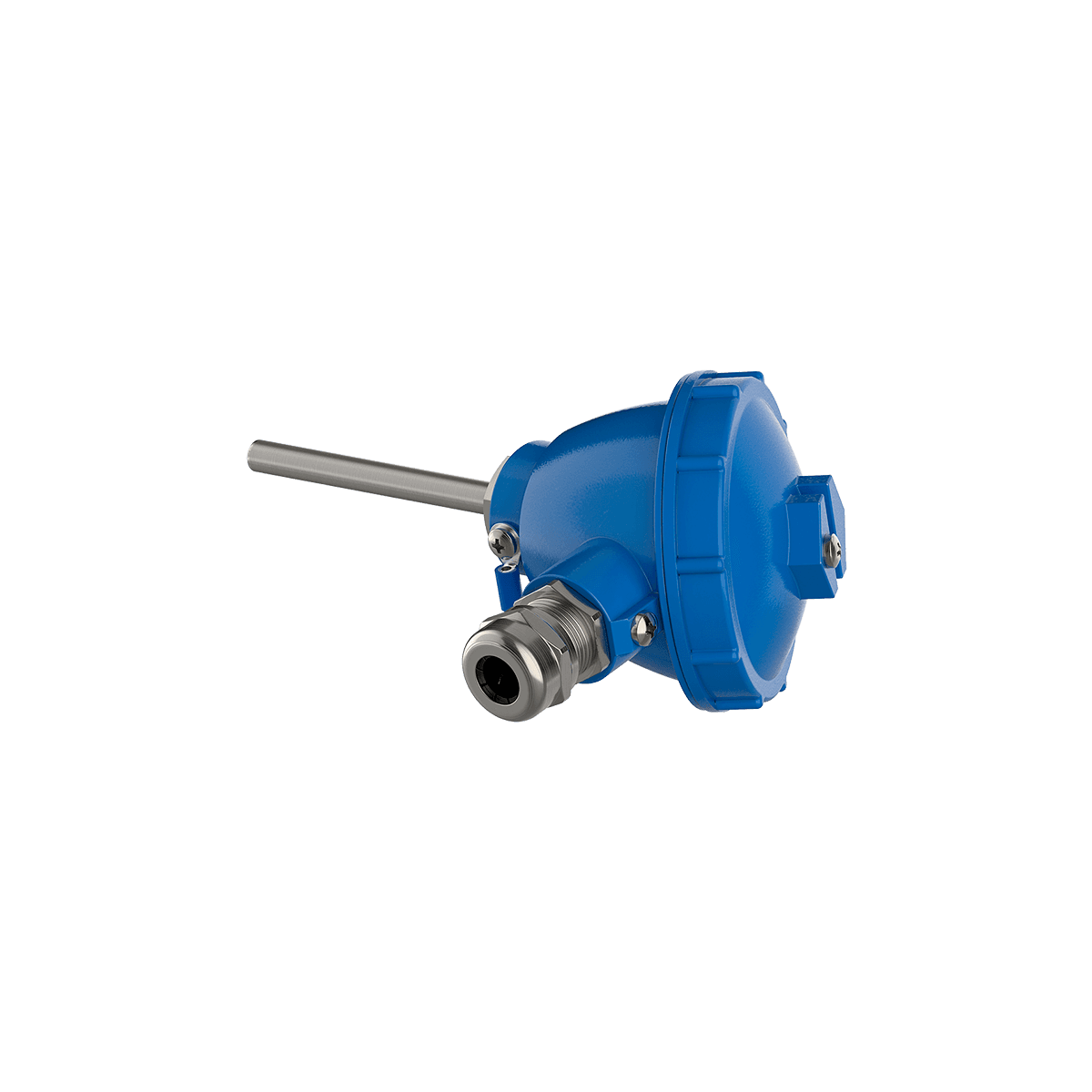

ОВЕН ДТСхх5М.И
ДТСхх5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА
Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028 Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, PT100,…
IP54
Защита
Минпромторг
Сертификат
Применяется в
ОВКТеплоснабжениеПищевоеКотельные
от7 332 ₽4 789 исполнений
Выбрать модификациюОписание
Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028
Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, PT100, 100П (только 4…20 мА)) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.
При заказе датчика с HART-протоколом появляется возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.
В состав термопреобразователей входят:
- Первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС).
- Измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Использование в составе изделия преобразователя позволяет получать данные об измеренной температуре по 4…20 мА или HART-протоколу в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Стандартный срок производства – от 8 рабочих дней

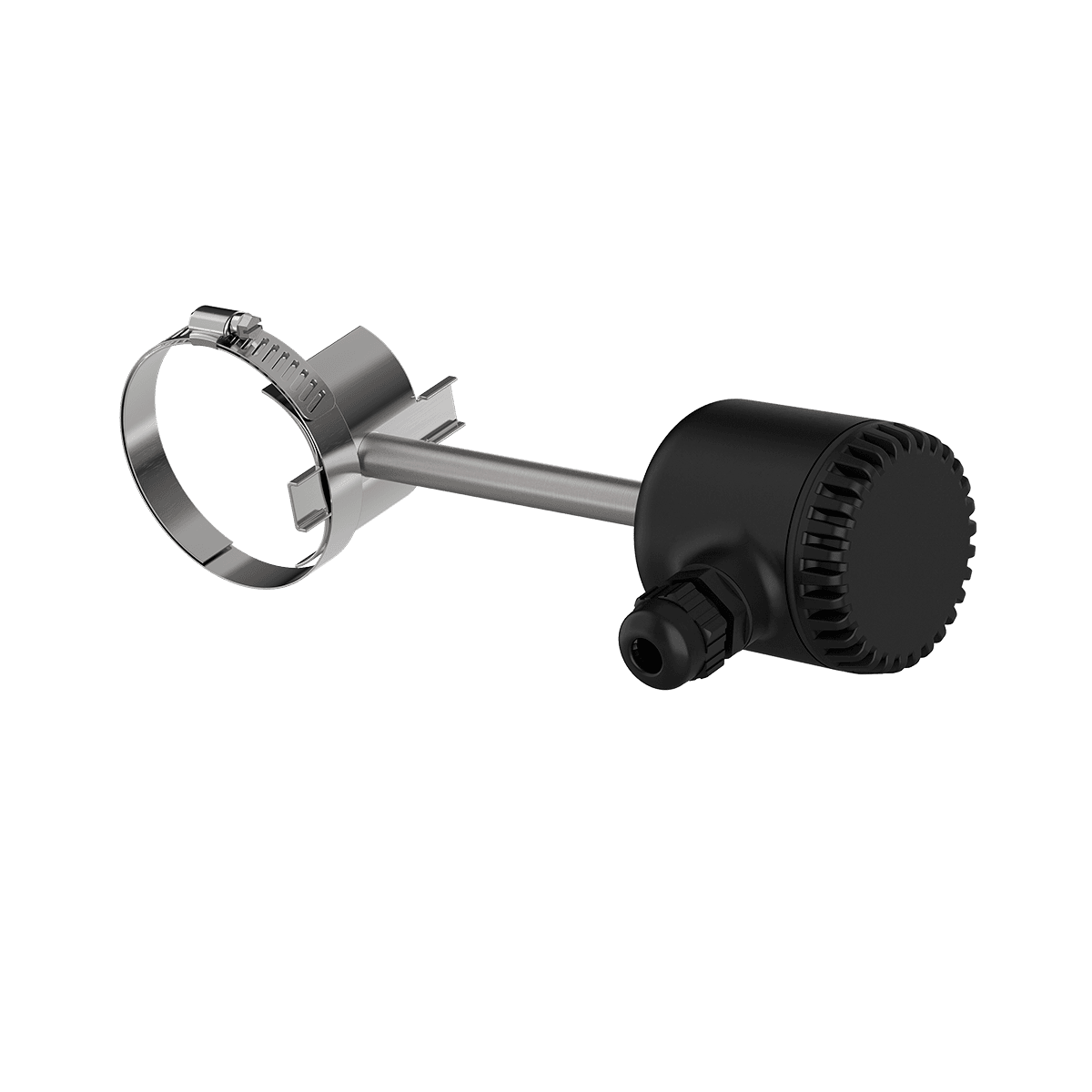

Особенности монтажа ДТС325М
При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
- Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
- Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
- Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.
Особенности монтажа ДТС305М
Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом.
Технические характеристики
| Наименование | Значение | |
| ДТCхх5.И | ДТCхх5.И-H | |
| Номинальное значение напряжения питания (постоянного тока) | 24 В | |
| Диапазон допустимых напряжений питания (постоянного тока) | 12...36 В | |
| Максимальная мощность, потребляемая преобразователем | 0,8 Вт | |
| Диапазон выходного тока преобразователя | 4...20 мА | |
| Интерфейс HART | Нет | Есть |
| Вид зависимости «ток от температуры» | линейная | |
| Нелинейность преобразования, не хуже | ±0,2 % | |
| Разрядность цифро-аналогового преобразователя, не менее | 12 бит | |
| Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более | 30 | |
| Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более | 100 | |
| Номинальное значение сопротивления нагрузки | 533 Ом ±5 % | |
| Максимальное допустимое сопротивление нагрузки | 1067 Ом | |
| Пульсации выходного сигнала | 0,6 % | |
| Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более | 30 с | |
| Показатель тепловой инерции, не более | 20...40 с | |
| Материал защитной арматуры | сталь 12Х18Н10Т | |
| AISI 316 – для ДТС305М CLAMP | ||
| Степень защиты | IP54 | |
| IP65 – для датчиков с металлической головкой | ||
| IP67 – для ДТС305М CLAMP | ||

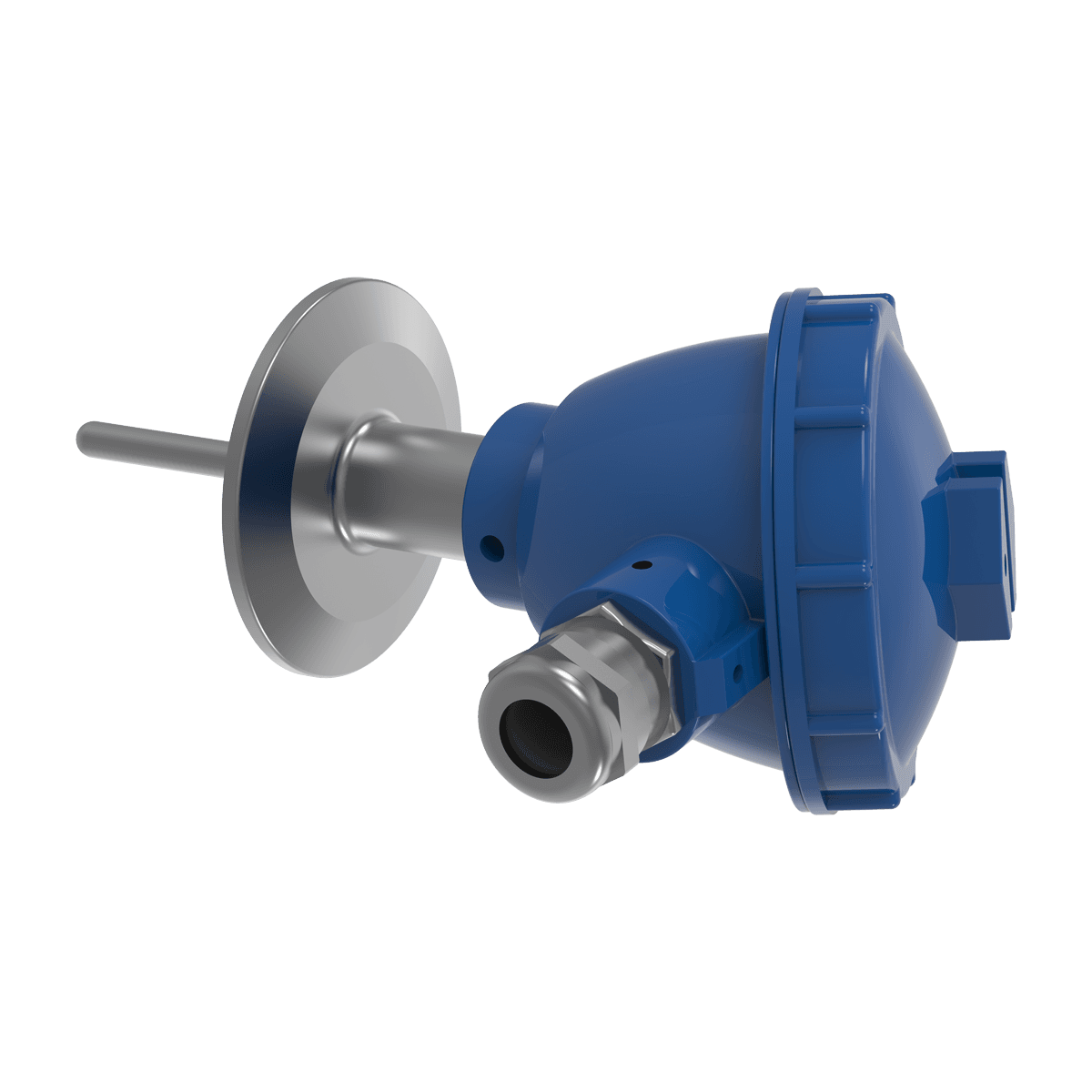

| Параметры CLAMP | DN 25, DN 32, DN 40 (50,5 мм) DN 50 (64 мм) Давление измеряемой среды – не более 1,6 МПа | - |
| Средний срок службы | не менее 10 лет | |
Документация
Модификации и цены
Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Всего: 4 789 исполнений
| Артикул | Цена | |
|---|---|---|
| ДТС015М-РТ100.0,5.320.И [5] | 9 010 ₽ | |
| ДТС015М-50М.0,5.180.И [2] | 8 375 ₽ | |
| ДТС015М-РТ100.0,25.320.МГ.И [4] | 10 028 ₽ | |
| ДТС015М-РТ100.0,5.120.И [73] | 8 711 ₽ | |
| ДТС015М-РТ100.0,25.2000.МГ.И [4] | 11 267 ₽ | |
| ДТС015М-100П.0,5.200.И [73] | 9 784 ₽ | |
| ДТС015М-100П.0,25.100.И [4] | 9 784 ₽ | |
| ДТС015М-50М.0,5.80.И [2] | 8 375 ₽ | |
| ДТС015М-РТ100.0,25.500.И [12] | 9 010 ₽ | |
| ДТС015М-РТ100.0,5.180.И [73] | 8 711 ₽ | |
| ДТС015М-РТ100.0,5.160.И [4] | 8 711 ₽ | |
| ДТС015М-100М.0,5.100.МГ.И [3] | 9 394 ₽ | |
| ДТС015М-100М.0,5.80.И [17] | 8 375 ₽ | |
| ДТС015М-100М.0,5.80.МГ.И [17] | 9 394 ₽ | |
| ДТС015М-РТ100.0,5.120.МГ.И [73] | 9 730 ₽ | |
| ДТС015М-РТ100.0,5.1000.МГ.И [6] | 11 267 ₽ | |
| ДТС015М-РТ100.0,5.1000.МГ.И [12] | 11 267 ₽ | |
| ДТС015М-РТ100.0,5.200.МГ.И [4] | 9 730 ₽ | |
| ДТС015МЭD6-50М.0,5.70.И [2] | 8 815 ₽ | |
| ДТС015М-РТ100.0,25.800.И [5] | 9 010 ₽ | |
| ДТС015М-РТ100.0,5.80.И [6] | 8 711 ₽ | |
| ДТС015М-РТ100.0,25.100.МГ.И [4] | 9 730 ₽ | |
| ДТС015М-50М.0,5.630.И [2] | 8 741 ₽ | |
| ДТС015М-РТ100.0,5.200.И [73] | 8 711 ₽ | |
| ДТС015М-РТ100.0,25.200.И [73] | 8 711 ₽ | |
| ДТС015М-РТ100.0,5.160.И [73] | 8 711 ₽ | |
| ДТС015МЭD6-РТ100.0,25.80.МГ.И [12] | 10 236 ₽ | |
| ДТС015М-100М.0,5.160.И [3] | 8 375 ₽ | |
| ДТС015М-50М.1,0.80.И [17] | 8 375 ₽ | |
| ДТС015М-100М.0,5.200.И [3] | 8 375 ₽ | |
| ДТС015М-50М.0,5.100.И [1] | 8 375 ₽ | |
| ДТС015М-100П.0,5.100.И [12] | 9 784 ₽ | |
| ДТС015М-50М.0,5.400.МГ.И [3] | 9 760 ₽ | |
| ДТС015М-50М.1,0.80.И [2] | 8 375 ₽ | |
| ДТС015М-100М.0,5.600.И [2] | 8 741 ₽ | |
| ДТС015М-100М.0,5.1000.МГ.И [2] | 10 126 ₽ | |
| ДТС015М-50М.0,5.400.И [1] | 8 741 ₽ | |
| ДТС015М-100М.0,5.60.И [3] | 8 375 ₽ | |
| ДТС015М-50М.1,0.120.И [16] | 8 375 ₽ | |
| ДТС015М-100М.1,0.80.И [16] | 8 375 ₽ | |
| ДТС015М-РТ100.0,5.80.И [4] | 8 711 ₽ | |
| ДТС015М-50М.0,5.160.И [1] | 8 375 ₽ | |
| ДТС015М-РТ100.0,25.200.МГ.И [6] | 9 730 ₽ | |
| ДТС015М-50М.0,5.120.И [2] | 8 375 ₽ | |
| ДТС015М-100М.0,5.160.И [2] | 8 375 ₽ | |
| ДТС015М-РТ100.0,5.100.И [12] | 8 711 ₽ | |
| ДТС015М-100М.0,5.60.И [1] | 8 375 ₽ | |
| ДТС015М-РТ100.0,5.80.МГ.И [5] | 9 730 ₽ | |
| ДТС015М-РТ100.0,5.80.МГ.И [73] | 9 730 ₽ | |
| ДТС015М-50М.0,5.320.И [2] | 8 741 ₽ |
Показано 50 из 4 789 исполнений
