ОВЕН ТРМ12
Офиц. дилер ОВЕНКарточка на сайте ОВЕН
ОВЕН ТРМ12

ТРМ12 ПИД-регулятор для задвижек с RS-485

Терморегулятор ОВЕН ТРМ12 предназначен для автоматического регулирования температуры в системах отопления и ГВС. Применяется в составе шкафа управления…

IP54
Защита
90…264 В
Питание
–40...+50 °С
Температура
RS-485
Интерфейс
Применяется в
КотельныеТеплоснабжениеПищевоеПромышленность
от7 076 ₽89 исполнений
Выбрать модификацию

Описание

Терморегулятор ОВЕН ТРМ12 предназначен для автоматического регулирования температуры в системах отопления и ГВС. Применяется в составе шкафа управления индивидуального теплового пункта (ИТП и ЦТП) и систем управления котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику.

ОВЕН ТРМ12 является популярным решением для задач сегмента ЖКХ: систем газового и парового отопления, управления температурой контура ГВС, регулирования отопления по наружной температуре, управления газовыми горелками, управления шиберными задвижками в дымоходах; а также для задач пищевой промышленности: в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, варочных и сушильных шкафах.

Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor

Основные функции прибора ОВЕН ТРМ12

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т.п.
  • Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин.
  • Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифманометра.
  • ПИД-регулирование управляемой величины с использованием:
    • электропривода запорно-регулирующего (КЗР) или трехходового клапана;
    • задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
  • Автонастройка ПИД-регулятора для настройки коэффициентов.
  • Подключение датчика положения задвижки ко входу 2.
  • График отопления по уличной температуре.
  • Дистанционный пуск и остановка ПИД-регулятора.
  • Сигнализация об обрыве в цепи регулирования (LBA).
  • Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
  • Защита настроек для разных групп специалистов.

Преимущества

Питание
Питание
Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
USB type С
USB type С
USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.
Монтаж

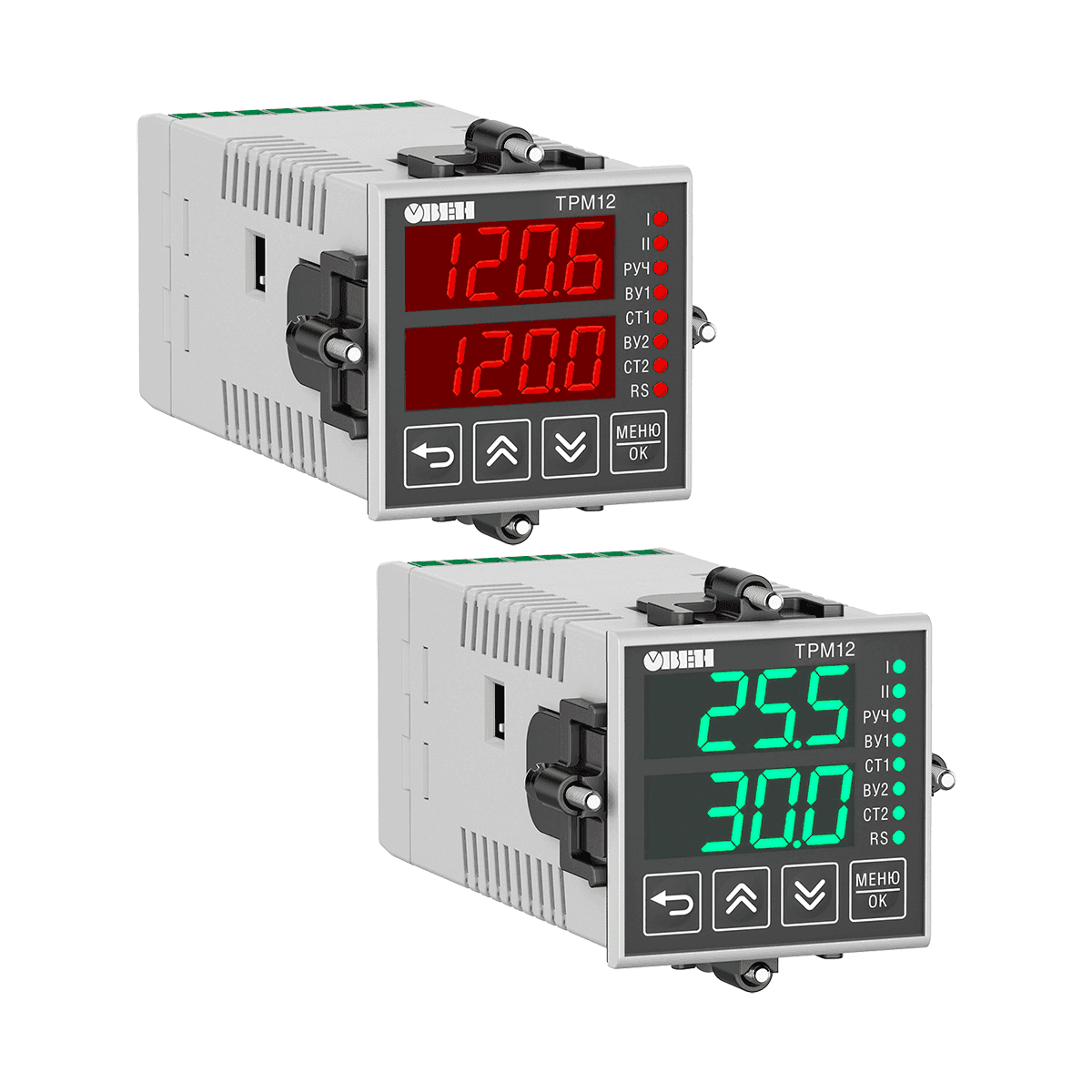

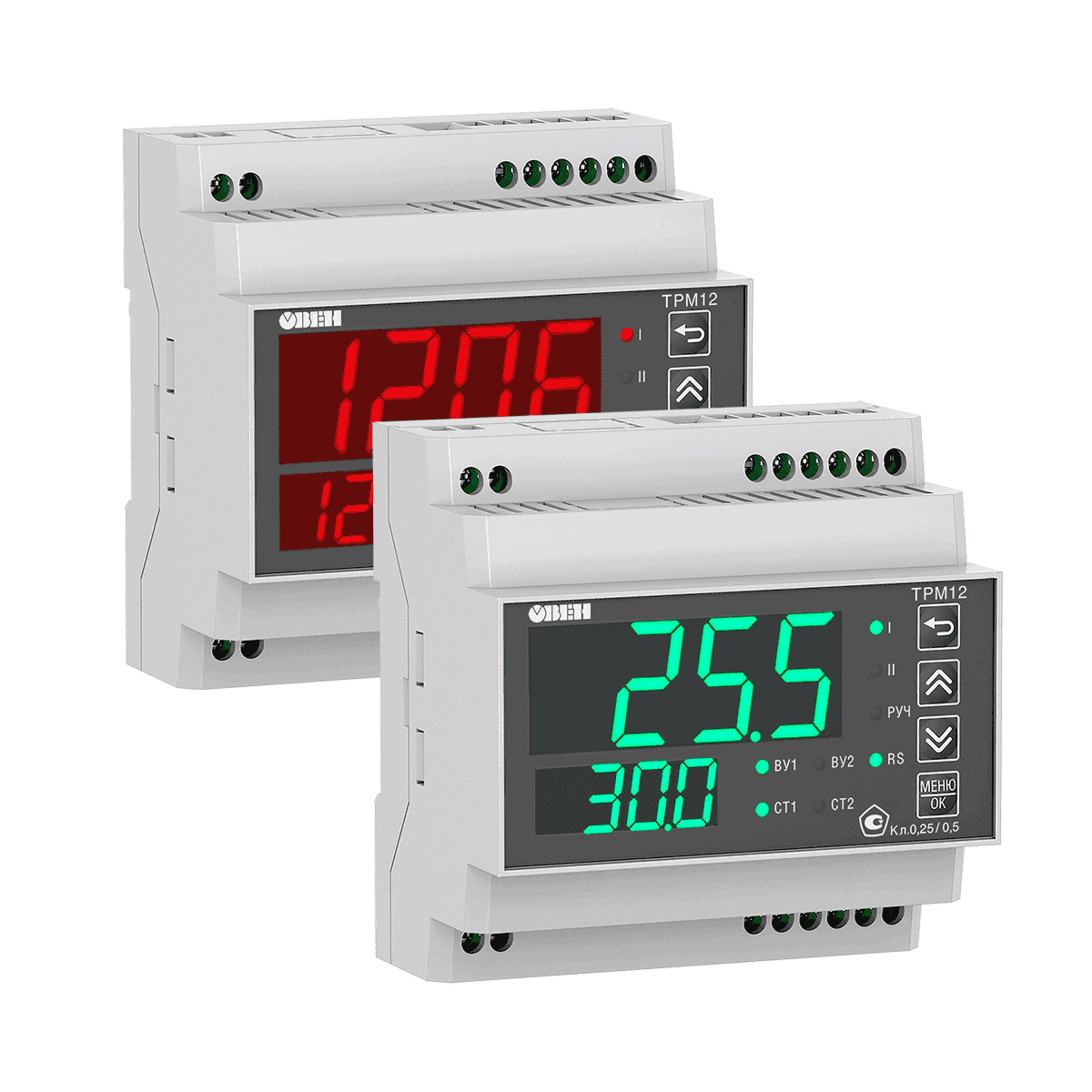

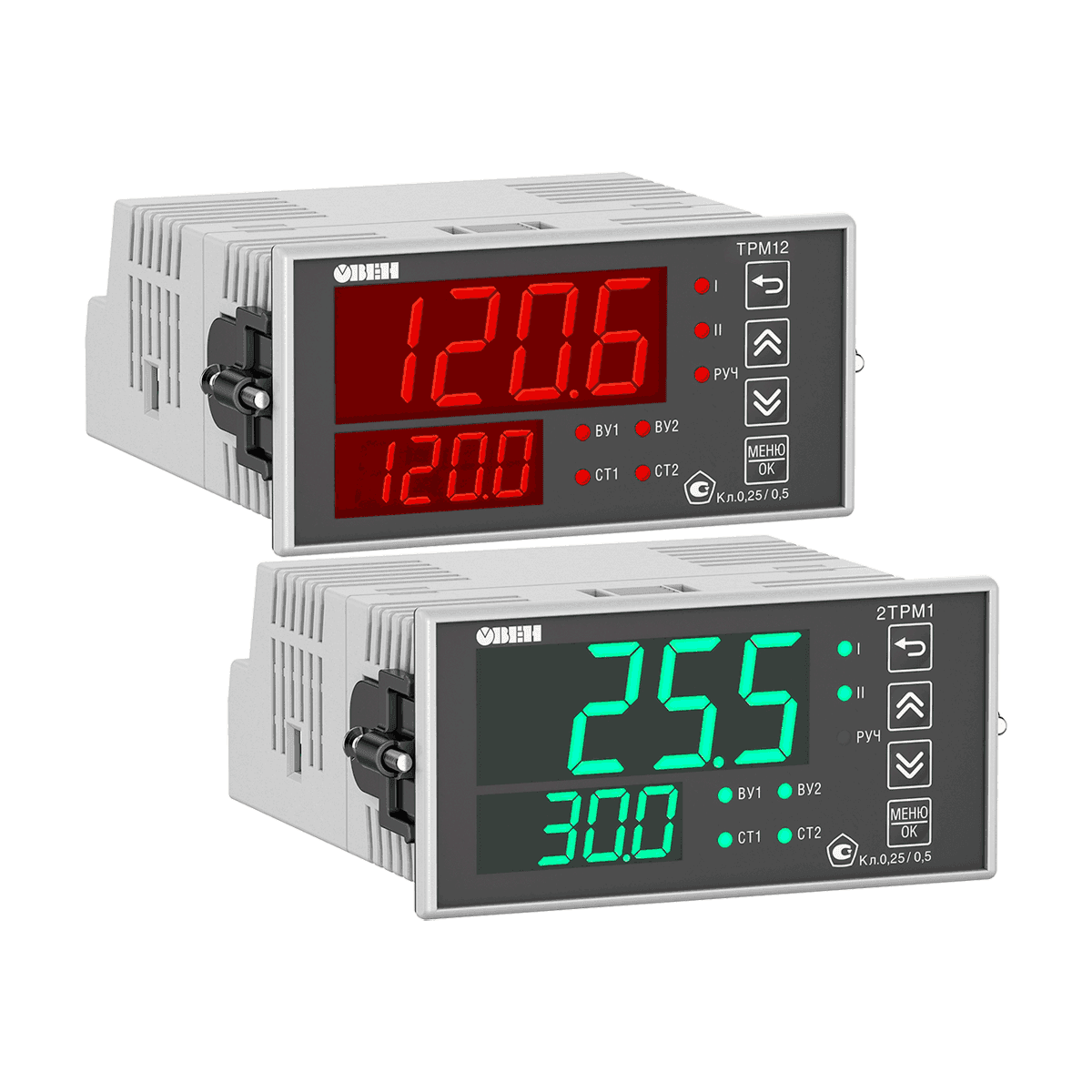

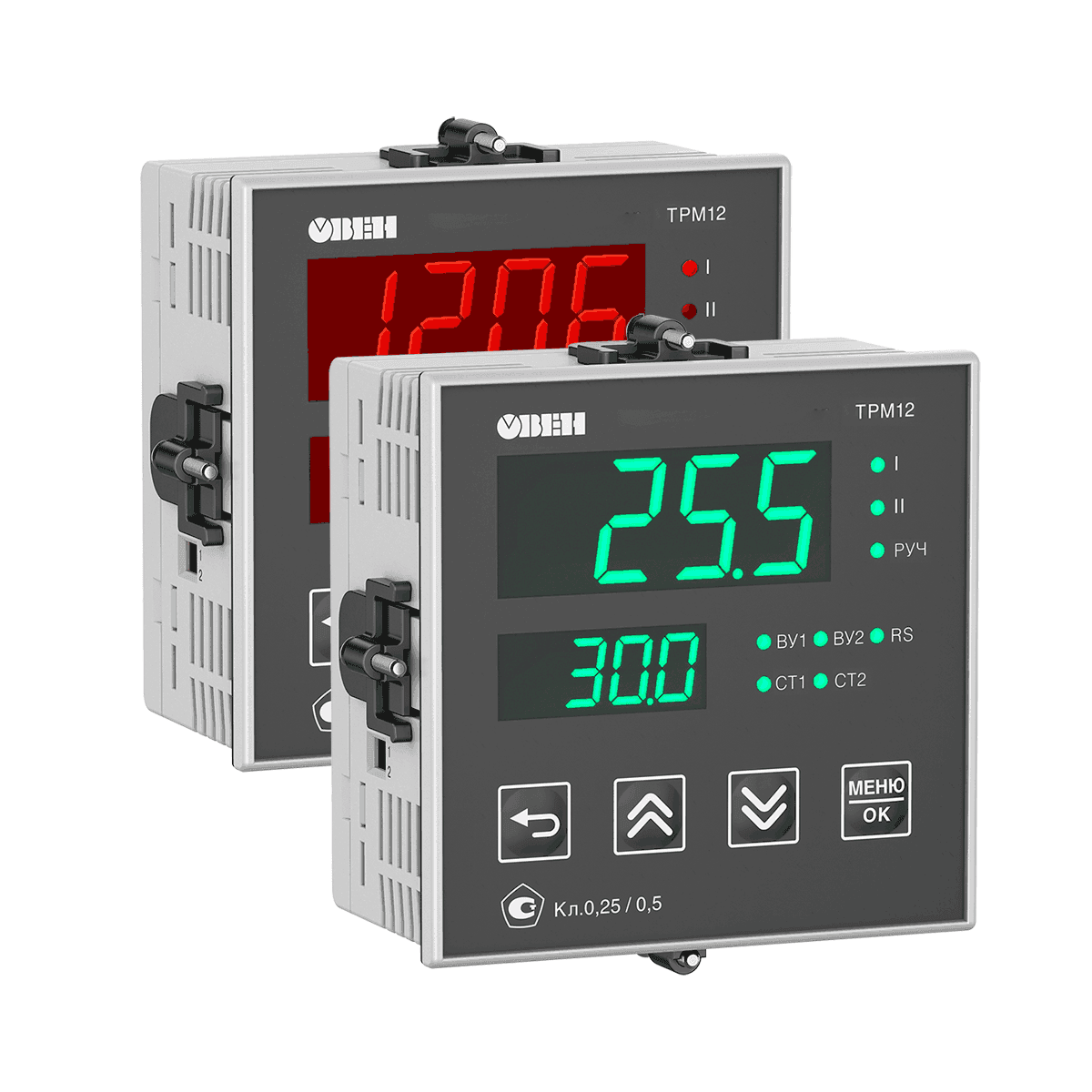

Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
Индикация
Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
Простота
Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все, что необходимо для запуска ТРМ в работу, – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
Ремонтопригодность
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
Авария
Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
Эксплуатация
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до + 50 ⁰С.
Диспетчеризация
В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
Питание
Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В,
переменное напряжение 90...264 В.
Автонастройка
Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.
Сертификаты
Сертификаты
Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.

Технические характеристики

Параметр

Значение

Напряжение питания

~90…264 В (номинальное 230В)

=21...120 В (номинальное 24 В)

Частота напряжения питания

50, 60 Гц

Потребляемая мощность

не более 10 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В (только для исполнения без RS-485)

Максимально допустимый ток источника питания

50 мА

Универсальные входы

Количество универсальных входов

2

Функции входа 1

Измерительный

Функции входа 2

Измерительный (в том числе датчик положения)

Дополнительный (дистанционный пуск и останов регулирования)

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа:

Не более 1 секунды

Предел основной приведенной погрешности измерения:

- для термоэлектрических преобразователей с включенной компенсацией холодного спая

±0,5 %

- для остальных видов датчиков

±0,25 %

Выходные устройства

Количество выходных устройств

2

Типы выходных устройств

Р, К, С, Т, И, У

Корпус

Щитовой Щ1

96×96×53 мм, IP54*

Щитовой Щ2

96×48×100 мм, IP54*

Щитовой Щ5

48×48×103 мм, IP54*

Настенный Н

110×129×69 мм, IP66**

DIN-реечный

90×88×59 мм, IP20

* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23

Условия эксплуатации

Температура окружающего воздуха

–40...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

Не более 85 %

Характеристики измерительных датчиков

Обозначение

Тип датчика

Диапазон измерений

Разрешающая способность

Термопреобразователи сопротивления

C 50

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

50 C

ТСМ (50М) W100=1.428

–180…+200 °С

0,1 °С

P 50

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

50 P

ТСП (50П) W100=1.391

–200…+850 °С

0,1 °С

C100

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

100C

ТСМ (100М) W100=1.428

–180…+200 °С

0,1 °С

P100

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

100P

ТСП (100П) W100=1.391

–200…+850 °С

0,1 °С

100n

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

C500

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

500C

ТСМ (500М) W100=1.428

–180…+200 °С

0,1 °С

P500

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

500P

ТСП (500П) W100=1.391

–200…+850 °С

0,1 °С

500n

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

C 1.0

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

1.0 C

ТСМ (1000М) W100=1.428

–180…+200 °С

0,1 °С

P 1.0

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

1.0 P

ТСП (1000П) W100=1.391"

–200…+850 °С

0,1 °С

1.0 n

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

C 53

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

Термоэлектрические преобразователи

tC. L

термопара ТХК (L)

–200…+800 °С

0,1 °С

tC. J

термопара ТЖК (J)

0…+900 °С

0,1 °С

tC. n

термопара ТНН (N)

–200…+1300 °С

0,2 °С

tC.HA

термопара ТХА (K)

–200…+1300 °С

0,2 °С

tC. S

термопара ТПП (S)

0…+1600 °C

0,2 °С

tC. r

термопара ТПП (R)

0…+1600 °C

0,2 °С

tC. b

термопара ТПР (В)

+600…+1800 °C

0,2 °С

tC.A1

термопара ТВР (А-1)

+1000…+2500 °С

0,4 °С

tC.A2

термопара ТВР (А-2)

+1000…+1800 °C

0,2 °С

tC.A3

термопара ТВР (А-3)

+1000…+1800 °C

0,2 °С

tC. t

термопара ТМК (Т)

–200…+400 °С

0,1 °С

tC.dL

Typ.L (DIN 43710)*

0…+900 °С

0,1 °С

tC. E

ТХКн (Е)

-200...+900 °С

0,1 °С

Пирометры

Plr.1

Пирометр РК-15

+400… +1500 °С

0,1 °С

Plr.2

Пирометр РК-20

+600… +2000 °С

0,1 °С

Plr.3

Пирометр РС-20

+900… +2000 °С

0,1 °С

Plr.4

Пирометр РС-25

+1200… +2500 °С

0,1 °С

Унифицированные сигналы

i 0.5

ток 0…5 мА

0…100 %

0,01 мА

i 0.20

ток 0…20 мA

0…100 %

0,01 мА

i 4.20

ток 4…20 мА

0…100 %

0,01 мА

U -5.5

напряжение –50…+50 мВ

0…100 %

0,01 мВ

U 0.1

напряжение 0…1 В

0…100 %

0,1 мВ

U 0.10

напряжение 0…10 В

0…100 %

0,1 мВ

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

Ток не более 8 А при переменном напряжении не более 250 В и

cos φ > 0,9.

Ток не более 3 А при постоянном напряжении не более 30 В

К

транзисторная оптопара n-p-n типа

Постоянный ток не более 400 мА при постоянном напряжении не более 60 В

С

симисторная оптопара

Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В

Т

выход для управления твердотельным реле

Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В.

Выходное напряжение низкого уровня – 0…0,7 В

 Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Всего: 89 исполнений
АртикулЦена
ТРМ12-Н.У3.УИ.RS7 747 ₽
ТРМ12-Н.У3.УИ7 534 ₽
ТРМ12-Щ1.У2.РР7 076 ₽
ТРМ12-Щ1.У2.ТТ.RS7 747 ₽
ТРМ12-Щ1.У2.ИС7 534 ₽
ТРМ12-Д.У2.ИР7 534 ₽
ТРМ12-Н.У2.УУ.RS7 747 ₽
ТРМ12-Щ5.У2.УИ.RS7 747 ₽
ТРМ12-Щ1.У3.РР7 076 ₽
ТРМ12-Н.У2.ТТ7 534 ₽
ТРМ12-Щ2.У3.РР.RS7 198 ₽
ТРМ12-Щ5.У2.РР7 076 ₽
ТРМ12-Щ1.У2.УК.RS7 747 ₽
ТРМ12-Щ5.У2.ИИ.RS7 747 ₽
ТРМ12-Д.У2.ИР.RS7 747 ₽
ТРМ12-Н.У3.УР7 534 ₽
ТРМ12-Щ5.У2.КК.RS7 747 ₽
ТРМ12-Щ1.У3.ИР.RS7 747 ₽
ТРМ12-Н.У3.ТТ.RS7 747 ₽
ТРМ12-Н.У2.ТТ.RS7 747 ₽
ТРМ12-Щ2.У2.УИ.RS7 747 ₽
ТРМ12-Д.У2.РР.RS7 747 ₽
ТРМ12-Щ1.У3.УР7 534 ₽
ТРМ12-Н.У2.УУ7 534 ₽
ТРМ12-Щ1.У2.РР.RS7 198 ₽
ТРМ12-Н.У2.ИР7 534 ₽
ТРМ12-Щ2.У2.РР.RS7 198 ₽
ТРМ12-Н.У2.РР.RS7 198 ₽
ТРМ12-Щ5.У2.ИР.RS7 747 ₽
ТРМ12-Н.У3.РР7 076 ₽
ТРМ12-Д.У2.УР.RS7 747 ₽
ТРМ12-Д.У2.ИИ.RS7 747 ₽
ТРМ12-Д.У3.ИР.RS7 747 ₽
ТРМ12-Н.У2.КК7 534 ₽
ТРМ12-Н.У2.ИР.RS7 747 ₽
ТРМ12-Щ2.У2.ИР7 534 ₽
ТРМ12-Щ1.У2.ИР.RS7 747 ₽
ТРМ12-Щ1.У2.УТ7 534 ₽
ТРМ12-Щ5.У2.УИ7 534 ₽
ТРМ12-Щ5.У2.УР.RS7 747 ₽
ТРМ12-Щ1.У2.ИР7 534 ₽
ТРМ12-Щ2.У2.УУ.RS7 747 ₽
ТРМ12-Щ2.У2.РР7 076 ₽
ТРМ12-Д.У2.ТТ.RS7 747 ₽
ТРМ12-Д.У2.РР7 076 ₽
ТРМ12-Н.У2.КК.RS7 747 ₽
ТРМ12-Щ1.У2.СС7 534 ₽
ТРМ12-Щ5.У2.ИИ7 534 ₽
ТРМ12-Н.У3.КК.RS7 747 ₽
ТРМ12-Д.У3.РР.RS7 198 ₽
Показано 50 из 89 исполнений
