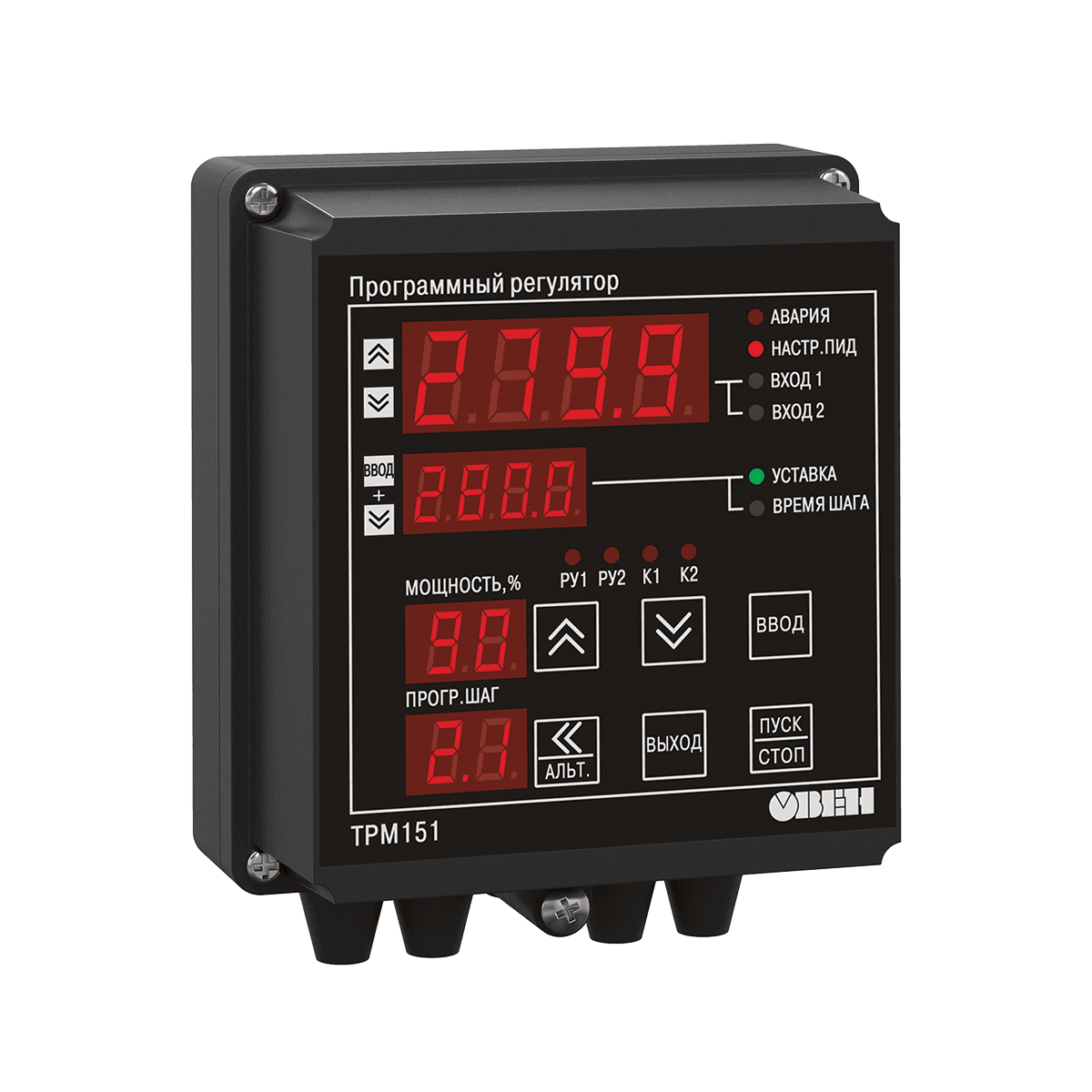

ТРМ151 двухканальный ПИД-регулятор с пошаговыми программами и RS-485

Напряжение питания

90...245 В перем. тока

Частота напряжения питания

47...63 Гц

Потребляемая мощность

не более 6 ВА

Количество входов для подключения датчиков

2

Время опроса одного входа

0,3 с

Количество выходных элементов

2

Интерфейс связи с компьютером

RS-485 (протокол ОВЕН)

Габаритные размеры (мм) и степень защиты корпуса:

– настенный Н

130×105×65, IP44

– щитовой Щ1

96×96×70, IP54 со cтороны передней панели

Тип датчика

Диапазон измерений

Разрешающая способность

Предел основной приведенной погрешности

ТСМ 50М/100М (W100=1,426), ТСМ гр. 23

–50…+200 °С

0,1 °С

0,25 %

ТСМ 50М/100М (W100=1,428)

–190…+200 °С

0,1 °С

ТСП 50П/100П (W100=1,391)

–200…+750 °С

0,1 °С

ТСП 50П/100П (W100= 1,385), Pt100

–200…+750 °С

0,1 °С

ТСП 500П/1000П (W100=1,391)

–200…+750 °С

0,1 °С

ТСП 500П/1000П (W100=1,385), Pt1000

–200…+750 °С

0,1 °С

ТСП 100Н/1000Н (W100=1,617)

–60…+180 °С

0,1 °С

ТСМ гр. 23

–50…+200 °С

0,1 °С

ТХК (L)

–200…+800 °С

0,1 °С

0,5 %

ТХА (К)

–200…+1300 °С

1 °С

ТЖК (J)

–200…+1200 °С

1 °С

ТНН (N

–200…+1300 °С

1 °С

ТПП (S), ТПП (R)

0…+1750 °С

1 °С

ТПР (B)

+200…+1800 °С

1 °С

ТВР (А-1)

0…+2500 °С

1 °С

ТВР (А-2)

0…+1800 °С

1 °С

ТВР (А-3)

0…+1600 °С

1 °С

ТМК (Т)

–200…+400 °С

0,1 °С

Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА

0…100 %

0,1 %

0,25 %

Сигнал напряжения –50…+50 мВ, 0…1 В

0…100 %

0,1 %

0,25 %

Датчик положения задвижки:

– резистивный 0,9 кОм; 2,0 кОм

0…100 %

1 %

0,25 %

– токовый 0…5 мА, 0…20 мА, 4…20 мА

0…100 %

0,1 %

0,25 %

Обозначение

Тип выходного элемента (ВЭ)

Электрические характеристики

Р

электромагнитное реле

4 при 220 В 50 Гц, cos φ > 0,4

К

транзисторная оптопара структуры n–p–n типа

400 мА при 60 В

С

симисторная оптопара

50 мА при 600 В (пост. откр. симистор)
или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

Сопротивление нагрузки 0…900 Ом

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

Сопротивление нагрузки более 2 кОм

Т

выход для управления
твердотельным реле

выходное напряжение 4...6 В
максимальный выходной ток 50 мА

Температура окружающего воздуха

+1…+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)

не более 80 %
