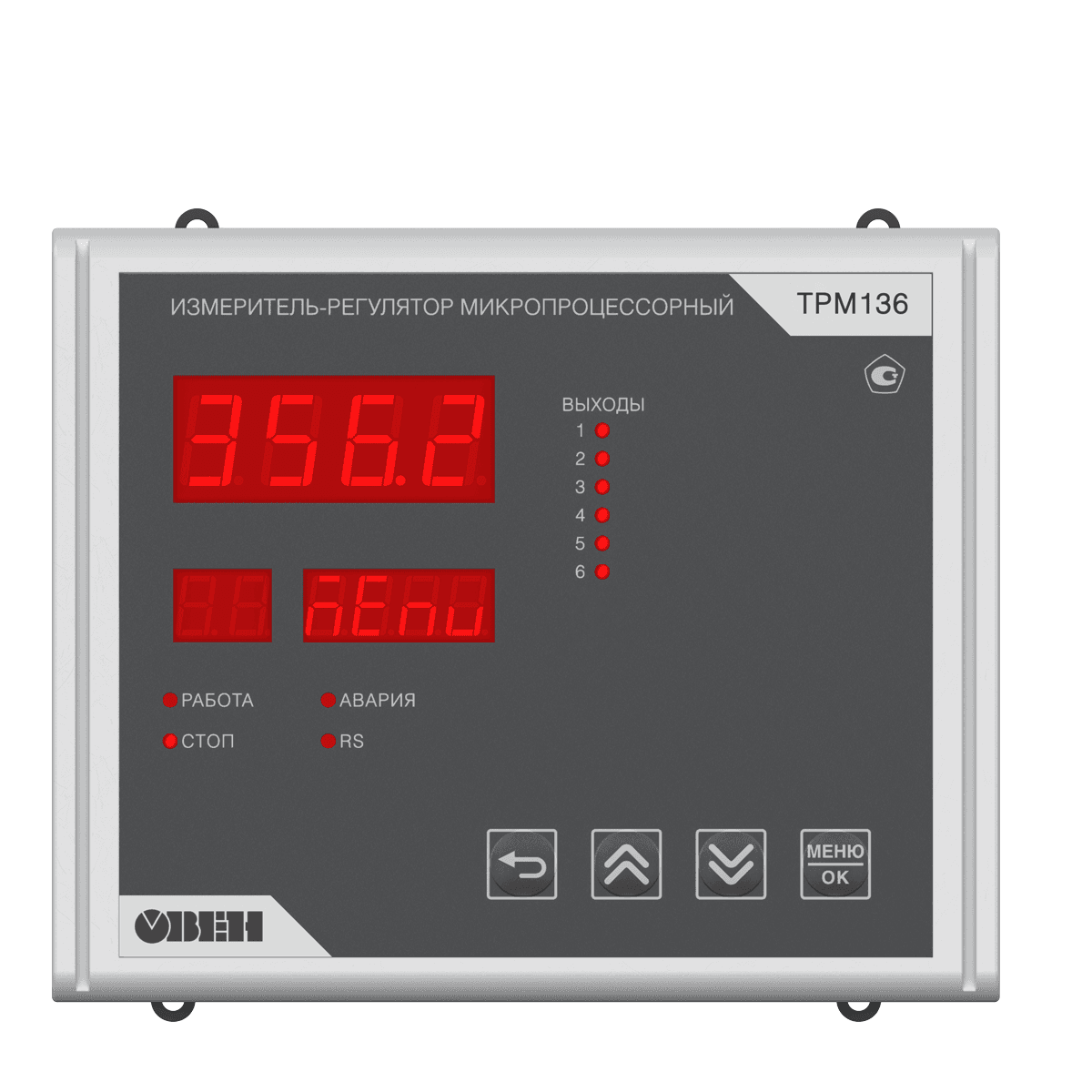

ОВЕН ТРМ136 [M02]

ТРМ136 [M02] обновленный шестиканальный ПИД-регулятор с USB и RS-485

ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах. Регулятор обрабатывает…

IP54
Защита
90…253 В
Питание
−40 °C
Температура
5 лет
Гарантия
RS-485
Интерфейс
USB
Интерфейс
Modbus-RTU
Интерфейс
Применяется в
КотельныеТеплоснабжениеПищевоеПромышленность
от20 764 ₽28 исполнений
Выбрать модификацию

Описание

ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах. Регулятор обрабатывает сигналы с датчиков, осуществляет управление объектом и передает данные в системы верхнего уровня АСУ ТП.

Измеритель-регулятор ТРМ136 подходит под разные задачи автоматизации. Он оснащен шестью универсальными входами, к которым можно подключить все стандартные датчики. Каналы можно группировать или делать независимыми в соответствии с задачей.

Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.

Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или с ПК через конфигуратор.

Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль температуры подшипниковых узлов на электродвигателе.

Преимущества

Экономия на количестве каналов
Регулятор на шесть каналов значительно дешевле, чем шесть отдельных одноканальных регуляторов, и при этом экономит место в шкафу автоматики.

Быстрая настройка через USB
Конфигурирование прибора с помощью USB-Type C. Все параметры прибора настраиваются через Owen Configurator с помощью кабеля USB Type C. Подключать питание для этого не требуется.

Все типы управления в одном приборе
Прибор поддерживает ПИД- и двухпозиционное регулирование, регистрацию и сигнализацию. Для этого не нужно выбирать отдельную модификацию – достаточно выбрать нужный тип управления в настройках прибора.

Встроенное питание токовой петли
Для подключения токовых датчиков (0…5, 0…20, 4…20) мА не требуется блок питания. Датчик питается от самого прибора.

Дискретные входы
Все 6 входов ТРМ136 могут работать как с аналоговыми сигналами (ТС, ТП, I, U), так и с дискретными (кнопка, переключатель). На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов. Для этого достаточно выбрать дискретный тип датчика в меню, а не заказывать отдельную модификацию.

50 поддерживаемых сигналов
Работа со всеми стандартными датчиками: ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.
При замене датчика достаточно указать его тип в меню, а не заменять сам прибор.

Работа при -40 ⁰С
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре от -40 до + 55 ⁰С.

Погодозависимое регулирование
Возможность создания графика уставок по температуре наружного воздуха.

Возможности

  • Шесть универсальных входов для подключения датчиков ТС, ТП, I, U, терморезисторов, пирометров, дискретных сигналов в любых комбинациях
  • Шесть выходных устройств с управлением исполнительными механизмами по ПИД-, двухпозиционному или П-регулированию. Тип выходных устройств указывается при заказе, доступны любые комбинации
  • Вычисление средних значений, разности и скорости изменения измеряемых величин
  • Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
  • Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
  • Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе

Технические характеристики

Корпус

Щитовой Щ7

144×169×50,5 мм

IP54 со стороны лицевой панели

IP20 со стороны задней крышки

Масса, не более

1 кг

Питание

Напряжение питания

~90…253 В, номинальное 230 В, частота 47…63 Гц

Потребляемая мощность, не более

18 ВА

Встроенный источник питания

=24±3 В при максимальном токе 200 мА

Коммуникационные интерфейсы

Количество портов

1 × RS-485

1 × USB Type-C

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

Входы

Количество

6 × AI/DI (универсальные)

Время опроса входа, не более

Терморезисторы: 0,75 с

Дискретный вход: 0,1 с
Остальные: 0,5 с

Подключаемые сигналы

Термосопротивления

Термопары

Сигналы тока и напряжения
Пирометры
NTC-датчики (терморезисторы)
Потенциометры

Пределы допускаемой основной приведенной погрешности измерений, не более

±0,25 %

ТС, терморезисторы, сигналы напряжения и силы постоянного тока

±0,5 %

ТП

±0,4 %

Пирометры

Выходы

Количество

6 × DO/AO

любые комбинации на выбор

Тип выхода



И

Ток: 4…20 мА

У

Напряжение: 0…10 В

Р

Электромагнитное реле: 4 А, 250 В

К

Транзисторная оптопара n-p-n: 400 мА, 60 В

С

Симисторная оптопара: 40 мА, 250 В

Т

Управление твердотельным реле: 3,3…6,5 В, 50 мА

Эксплуатация

Рабочая температура

-40…+55 ⁰С

Гарантия

5лет

Характеристики измерительных датчиков

Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651

Описание сигнала

Диапазон измерения, °С

ТСМ (Cu50) W100 = 1.426

-50…+200

ТСМ (50М)W100 = 1.428

-180…+200

ТСП (Pt50) W100 = 1.385

-200…+850

ТСП (50П) W100 = 1.391

-200…+850

ТСМ (Cu100) W100 = 1.426

-50…+200

ТСМ (100М) W100 = 1.428

-180…+200

ТСП (Pt100) W100 = 1.385

-200…+850

ТСП (100П) W100 = 1.391

-200…+850

ТСН (100Н) W100 = 1.617

-60…+180

ТСМ (Cu500) W100 = 1.426

-50…+200

ТСМ (500М) W100 = 1.428

-180…+200

ТСП (Pt500) W100 = 1.385

-200…+850

ТСП (500П) W100 = 1.391

-200…+850

ТСН (500Н) W100 = 1.617

-60…+180

ТСМ (Cu1000) W100 = 1.426

-50…+200

ТСМ (1000М) W100 = 1.428

-180…+200

ТСП (Pt1000) W100 = 1.385

-200…+850

ТСП (1000П) W100 = 1.391

-200…+850

ТСН (1000Н) W100 = 1.617

-60…+180

ТСМ (Cu53) - в РБ – справочно

-50…+200

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Описание сигнала

Диапазон измерения, °С

термопара ТХК (L)

-200…+800

термопара ТЖК (J)

-40…+900

термопара ТНН (N)

-200…+1300

термопара ТХА (K)

-200…+1300

термопара ТПП (S)

0…+1600

термопара ТПП (R)

0…+1600

термопара ТПР (B)

+600…+1800

термопара ТВР (А-1)

+1000…+2500

термопара ТВР (А-2)

+1000…+1800

термопара ТВР (А-3)

+1000…+1800

Термопара ТМК (Т)

-200…+400

Typ.L (DIN43710)

0…+900

ТХКн(Е)

-200…+900

Пирометры

Описание сигнала

Диапазон измерения, °С

Пирометр РК-15

+900…+2000

Пирометр РК-20

+1200…+2500

Пирометр РС-20

+400…+1500

Пирометр РС-25

+600…+2000

Унифицированные сигналы

Описание сигнала

Диапазон измерения, %

ток 0…5 мА

0…100

ток 0…20 мА

0…100

ток 4…20 мА

0…100

напряжение -50…+50 мВ

0…100

напряжение 0…0,05 В

0…100

напряжение 0…1 В

0…100

напряжение 0…5 В

0…100

напряжение 0…10 В

0…100

Датчики положения задвижки

Резистивный датчик положения, потенциометр -5…105%
Токовый датчик положения от 4 до 20 мА -5…105%

Цифровой дискретный вход

Цифровой дискретный сигнал типа «сухой контакт»

 дистанционный запуск и остановка регулирования с помощью внешних устройств: кнопки, переключатели

Характеристики выходных устройств

Обозначение выхода

Тип выхода

Технические параметры

И

Ток: 4…20 мА

Сопротивление нагрузки: 0…500 Ом,

Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки

У

Напряжение: 0…10 В

Сопротивление нагрузки — не менее 2 кОм

Напряжение питания — 15…32 В

Р

Электромагнитное реле

Для цепей переменного тока
Максимальный ток — 4 А
Напряжение — до 250 В, 50 Гц
Коэффициент мощности (cos φ) — более 0,4

Для цепей постоянного тока
Максимальный ток — 3 А
Напряжение — до 30 В

К

Транзисторная оптопара n-p-n

Ток нагрузки — не более 400 мА

Напряжение нагрузки — не более 60 В постоянного тока

С

Симисторная оптопара

Управление внешним симистором

Ток управляющего импульса — не более 400 мА

Напряжение — не более 250 В, 50 Гц

Коммутация нагрузки

Нагрузочный ток — не более 40 мА

Максимальный ток в импульсном режиме (< 2 мс) 400 мА

Напряжение — не более 250 В, 50 Гц

Т

Управление твердотельным реле

Выходной ток не более 50 мА
Выходное напряжение высокого уровня от 3,3 до 6,5 В
Выходное напряжение низкого уровня от 0 до 0,7 В

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Всего: 28 исполнений
АртикулЦена
ТРМ136-Щ7.ИИККРР24 058 ₽
ТРМ136-Щ7.ИИИИРР24 058 ₽
ТРМ136-Щ7.ИККККК24 058 ₽
ТРМ136-Щ7.ТТТРРР20 764 ₽
ТРМ136-Щ7.С20 764 ₽
ТРМ136-Щ7.ИТТТРР24 058 ₽
ТРМ136-Щ7.ИИРРУУ24 058 ₽
ТРМ136-Щ7.РРРРРУ24 058 ₽
ТРМ136-Щ7.Р20 764 ₽
ТРМ136-Щ7.ТТТТТР20 764 ₽
ТРМ136-Щ7.И24 058 ₽
ТРМ136-Щ7.ИИИРРР24 058 ₽
ТРМ136-Щ7.ТТТТРР20 764 ₽
ТРМ136-Щ7.КТТТУУ24 058 ₽
ТРМ136-Щ7.ИИРРРР24 058 ₽
ТРМ136-Щ7.ИРРРРУ24 058 ₽
ТРМ136-Щ7.РРРРУУ24 058 ₽
ТРМ136-Щ7.ИРРРРР24 058 ₽
ТРМ136-Щ7.ИККРУУ24 058 ₽
ТРМ136-Щ7.ИИИИР24 058 ₽
ТРМ136-Щ7.ИКККРУ24 058 ₽
ТРМ136-Щ7.К20 764 ₽
ТРМ136-Щ7.Т20 764 ₽
ТРМ136-Щ7.ИИТТРР24 058 ₽
ТРМ136-Щ7.СССРРР20 764 ₽
ТРМ136-Щ7.ИИИИИУ24 058 ₽
ТРМ136-Щ7.РКСТИУ24 058 ₽
ТРМ136-Щ7.ИРРРУР24 460 ₽
