ТРМ138 восьмиканальный регулятор с двухпозиционным управлением и RS-485

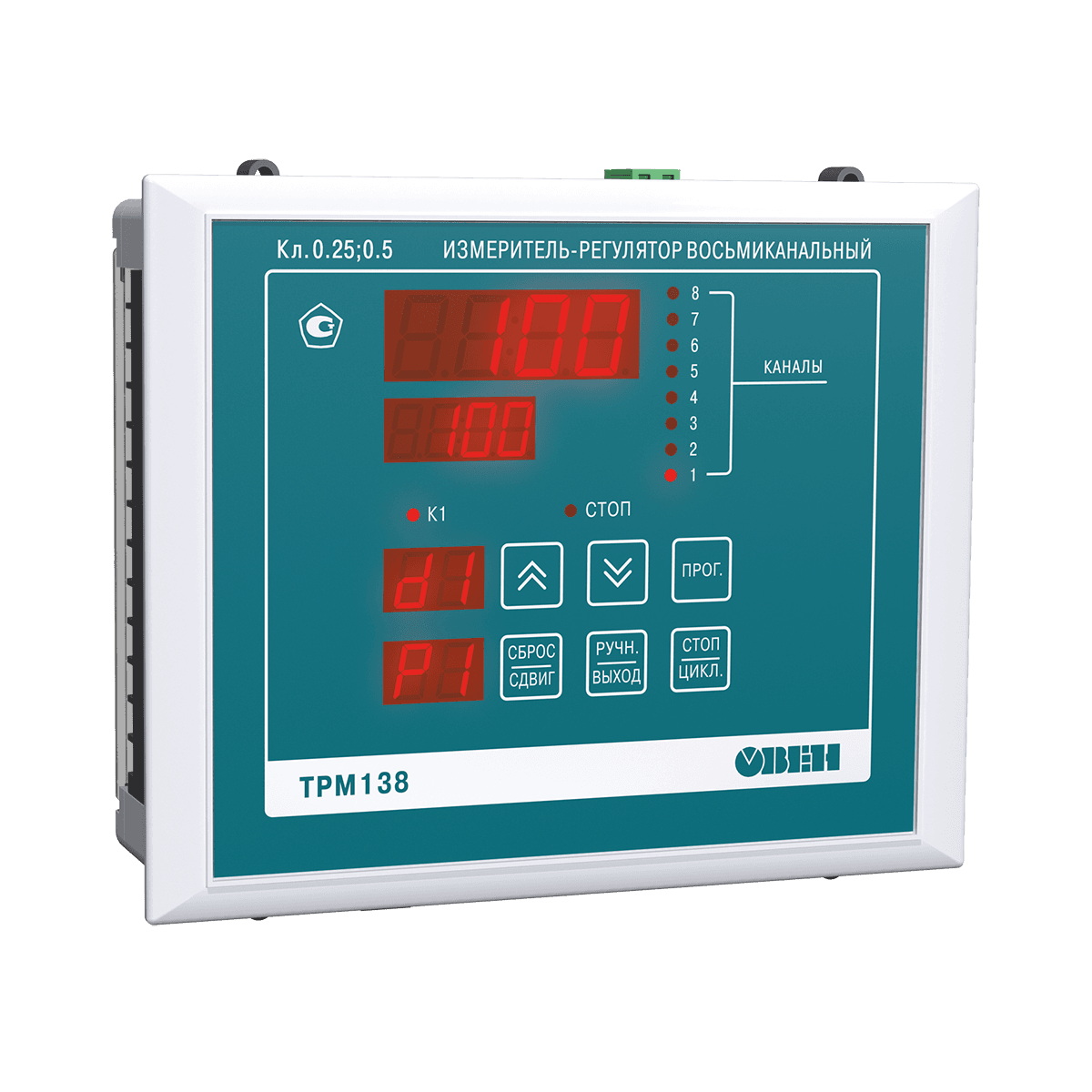

ТРМ138 [M01]
предыдущая линейка

ТРМ138 [M02] с USB
новая линейка

96х96х145 мм
144х169х50,5 мм
щитовые корпуса

138х169х56 мм
щитовой корпус

Сертификат СИ
действует

Сертификат СИ
получение – 2 квартал 2026

Шесть
кнопок управления

Четыре
кнопки управления

10 индикаторов
каналы 1-8, К1, СТОП

12 индикаторов
каналы 1-8, работа, стоп, авария, RS

Трещотка (защелкивающийся фиксатор)
фиксация прибора при монтаже в щит

Штыревой зацеп
фиксация прибора при монтаже в щит

Настройка с ПК
через преобразователь интерфейсов RS-485 <-> USB и конфигуратор прибора

Настройка с ПК
через USB Type-C и Owen Configurator без подачи питания на прибор

21
сигнал датчиков

50
сигналов датчиков, включая:

дискретный сигнал «сухой контакт»

NTC датчики 3К, 10К, 20К

пирометры

датчики положения задвижки: резистивные и токовые

сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией

Алгоритм регулирования
Двухпозиционный ON/OFF

Сигнализатор

Регистратор

Алгоритм регулирования
Двухпозиционный ON/OFF

Сигнализатор

Регистратор

ПИД-регулятор

ПИД для задвижек и КЗР

Работа по графику уставок
нет

Работа по графику уставок
да

+1…+50 °С
работа при температуре

-40…+50 °С
работа при температуре

Напряжение питания

90…264 В частотой 47...63 Гц

Количество универсальных входов

1...8

Входное сопротивление при подключении источника сигнала:

– тока

100 Ом ± 0,1 % (при подключении внешнего резистора)

– напряжения

не менее 100 кОм

 Предел допустимой основной погрешности измерения входного параметра

±0,25 %

– при использовании термопары

±0,5 %

Время опроса одного входа

не более 1 с

Напряжение питания активных датчиков

20...28 В постоянного тока

Максимально допустимый ток

150 мА

Количество выходных устройств

8

Тип интерфейса связи с ЭВМ

RS-485

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Тип кабеля

экранированная витая пара

Тип и габаритные размеры корпуса

щитовой Щ4, 96×96×145 мм

Степень защиты корпуса

IP54 со стороны передней панели

Обозн.

Тип выходного устройства

Электрические характеристики

Р

электромагнитное реле

4 А при 230 В

К

транзисторная оптопара структуры n–p–n типа

200 мА при 40 В

С

симисторная оптопара

50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)

Т

выход для управления твердотельным реле

выходное напряжение – 4...6 В
максимальный выходной ток 50 мА

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

сопротивление нагрузки 0…800 Ом

Тип датчика

Диапазон измерений

Разрешающая способность

ТСМ 50М W100 = 1.426

–50…+200 °С

 0,1 °С

ТСМ 50М W100 = 1.428

–190…+200 °С

0,1 °С

ТСМ 100М W100 = 1.426

–50…+200 °С

0,1 °С

ТСМ 100М W100 = 1.428

–190…+200 °С

0,1 °С

ТСП 50П W100 = 1.385

–200…+750 °С

0,1 °С

ТСП 50П W100 = 1.391

–200…+750 °С

0,1 °С

ТСП 100П W100 = 1.385 (Pt 100)

–200…+750 °С

0,1 °С

ТСП 100П W100 = 1.391

–200…+750 °С

0,1 °С

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

0,1 °С

термопара ТХК (L)

–50…+750 °С

0,1 °С

термопара ТЖК (J)

–50…+900 °С

 0,1 °С

термопара ТНН (N)

–50…+1300 °С

1 °С

термопара ТХА (K)

–50…+1300 °С

1 °С

термопара ТПП (S)

0…+1750 °C

1 °С

термопара ТПП (R)

0…+1750 °C

1 °С

термопара ТВР (А-1)

0…+2500 °С

1 °С

ток 0…5 мА

0…100 %

0,1 °С

ток 0…20 мA

0…100 %

0,1 °С

ток 4…20 мА

0…100 %

0,1 °С

напряжение 0…50 мВ

0…100 %

0,1 °С

напряжение 0…1 В

0…100 %

0,1 °С
