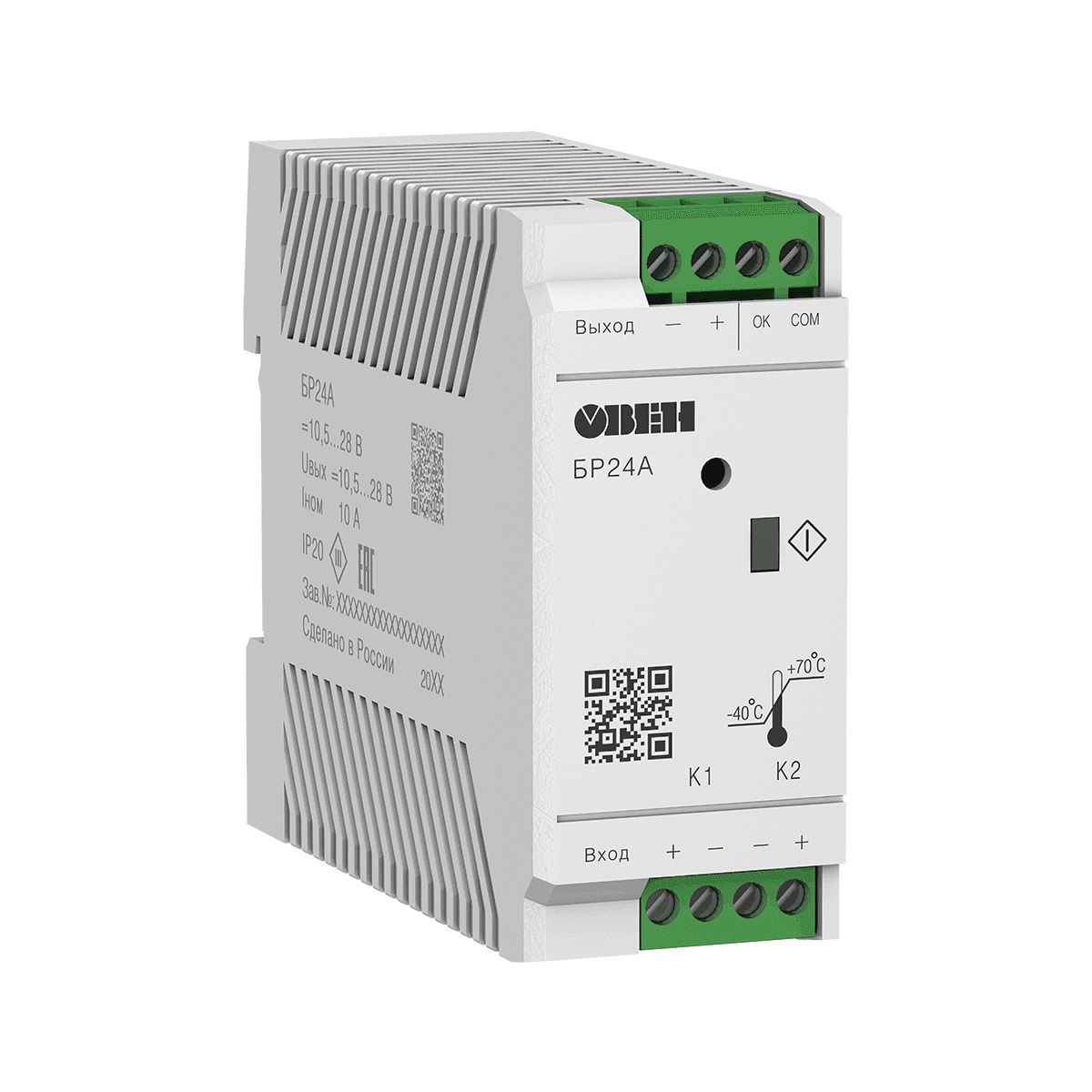

БР24К, БР24А блоки резервирования

Наименование

Значение

Общие сведения

Диапазон входных напряжений постоянного тока (UВХОД)

От 10,5 до 28 В

Номинальный входной ток

Две линии до 10 А

Статичный Boost

Две линии до 12,5 А

Падение напряжения вход/выход, типовое

0,1 В при Iвыход = 10 А

Защиты

Защита от переполюсовки

Есть, до 30 В в течение 10 минут

Защита входа по току

Силовой автоматический выключатель, 16 A (характеристика B,C)

Защита от перенапряжения на выходе (OVP)

Есть, до 36 В

Характеристики выхода

КПД

98,5 % при 12 B DC

99 % при 24 В DC

Номинальное напряжение

Uвход–0,1 B при Iвыхода=10 А

Номинальный ток на выходе*

10 А

Статичный Boost

12,5 А

Возможность последовательного подключения

Нет

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

N1

Степень защиты по ГОСТ 14254–2015

IP20

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0

III

Электрическая прочность изоляции (вход-корпус, выход-корпус)

500 В

Дискретные выходы

Коммутационный контакт

Сухой контакт

Максимальная нагрузка на контакт

30 В DC,100 мА

Функции

Сигнализация «Резервирование OK»

Рабочие условия эксплуатации

Рабочий диапазон температур окружающей среды (Токруж)

-40...+70°С

Относительная влажность воздуха

от 30 до 98 % без конденсации влаги

Атмосферное давление

84…106,7 кПа

Прочее

Срок эксплуатации

10 лет

Срок гарантийногоо бслуживания

2 года

Срок хранения, не менее

2 лет

Средняя наработка на отказ

70 000 ч

Масса, не более:

без упаковки

0,20 кг

в упаковке

0,25 кг

ПРИМЕЧАНИЕ
* При параллельном подключении с целью двухкратного наращивания мощности выходной ток может быть до 20 А
