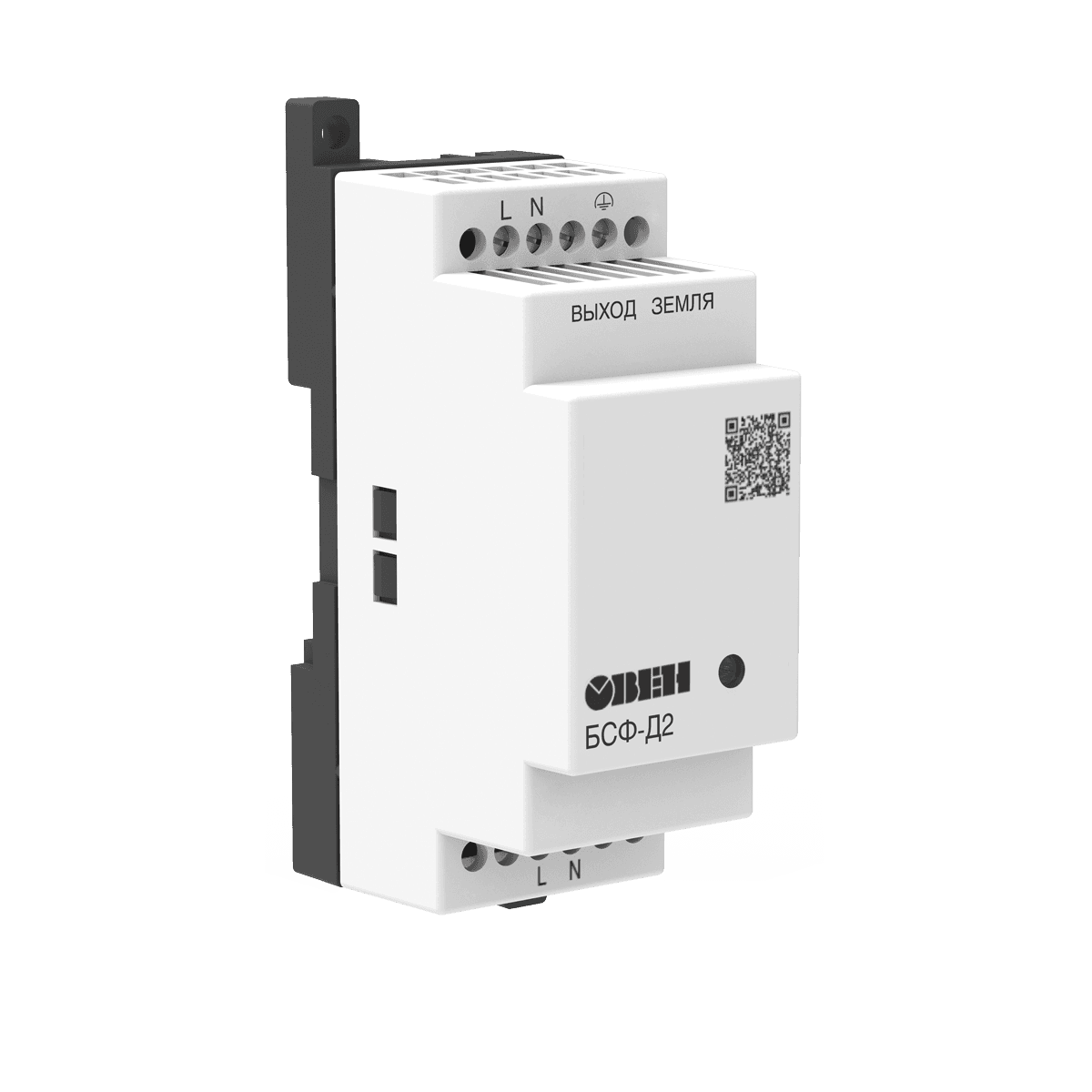

БСФ блок сетевого фильтра

Блоки сетевых фильтров ОВЕН БСФ предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.

Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм.

Блоки выпускаются в двух модификациях:

• ОВЕН БСФ-Д2-0,6 –корпус Д2, 36х90х58 мм, максимальный ток нагрузки 0,6 А;
• ОВЕН БСФ-Д3-1,2 –корпус Д3, 54х90х58 мм, максимальный ток нагрузки 1,2 А.

Основные функции

• Защита электрооборудования от действия помех, проникающих из сети переменного тока.
• Защита сети от эмиссии помех подключенного работающего электрооборудования.
• Ослабление импульсных помех (удар молнии вблизи кабелей или линий электропередач, коммутационные процессы при включении/выключении мощной сетевой нагрузки, выбросы тока в случае аварии на подстанции и пр.).
• Подавление высокочастотных помех от импульсных блоков питания, цепей нелинейных преобразователей мощности, мощных двигателей, аккумуляторов, генераторов, реле и т.п.

Характеристики ослабления и подавления помех

Условия эксплуатации

Защита от импульсных помех

Импульсные помехи – кратковременные (1 нс...1 мс) выбросы напряжения в сети амплитудой выше номинального напряжения.

ОВЕН БСФ эффективно ослабляет импульсные помехи от природных и техногенных источников:

• ударов молний вблизи кабелей или линий электропередачи (могут причинить вред на расстоянии до 20 км);
• коммутационных процессов при включении/отключении мощной сетевой нагрузки;
• выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях.

до блока сетевого фильтра БСФ

после блока сетевого фильтра БСФ

Защита от высокочастотных (ВЧ) помех

Высокочастотные помехи – неопределенные по времени и амплитуде сигналы в диапазоне 100 кГц...30 МГц, которые искажают параметры входного напряжения (220 В/50 Гц).

ОВЕН БСФ эффективно подавляет ВЧ-помехи от следующих источников:

• импульсных блоков питания (бытовая электронная техника, промышленные и медицинские аппараты и др.);
• цепей нелинейных преобразователей мощности (преобразователи переменного и постоянного напряжения);
• мощных двигателей, аккумуляторов, генераторов, сварочных аппаратов, реле, газоразрядных ламп и т. п.

до блока сетевого фильтра БСФ

после блока сетевого фильтра БСФ
