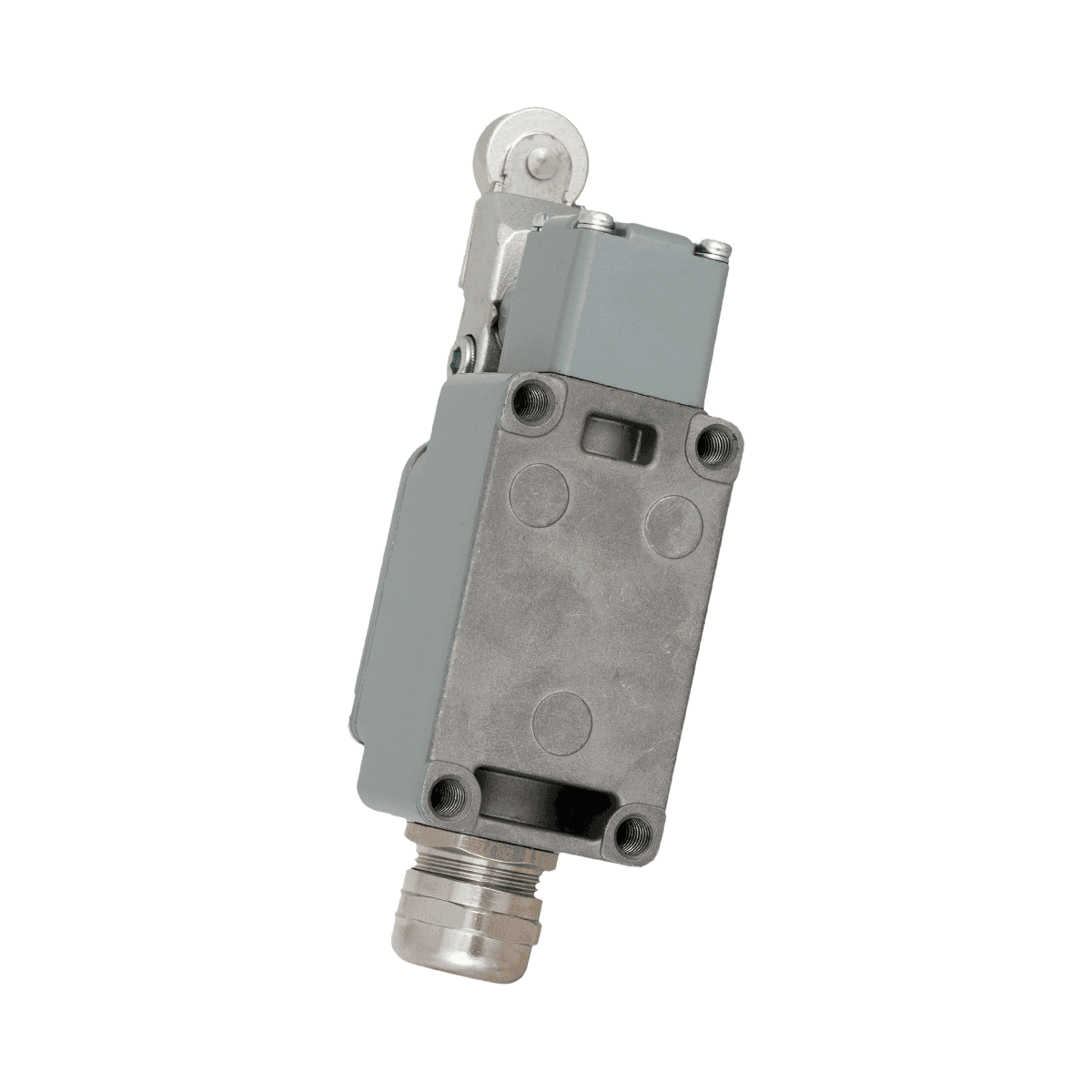

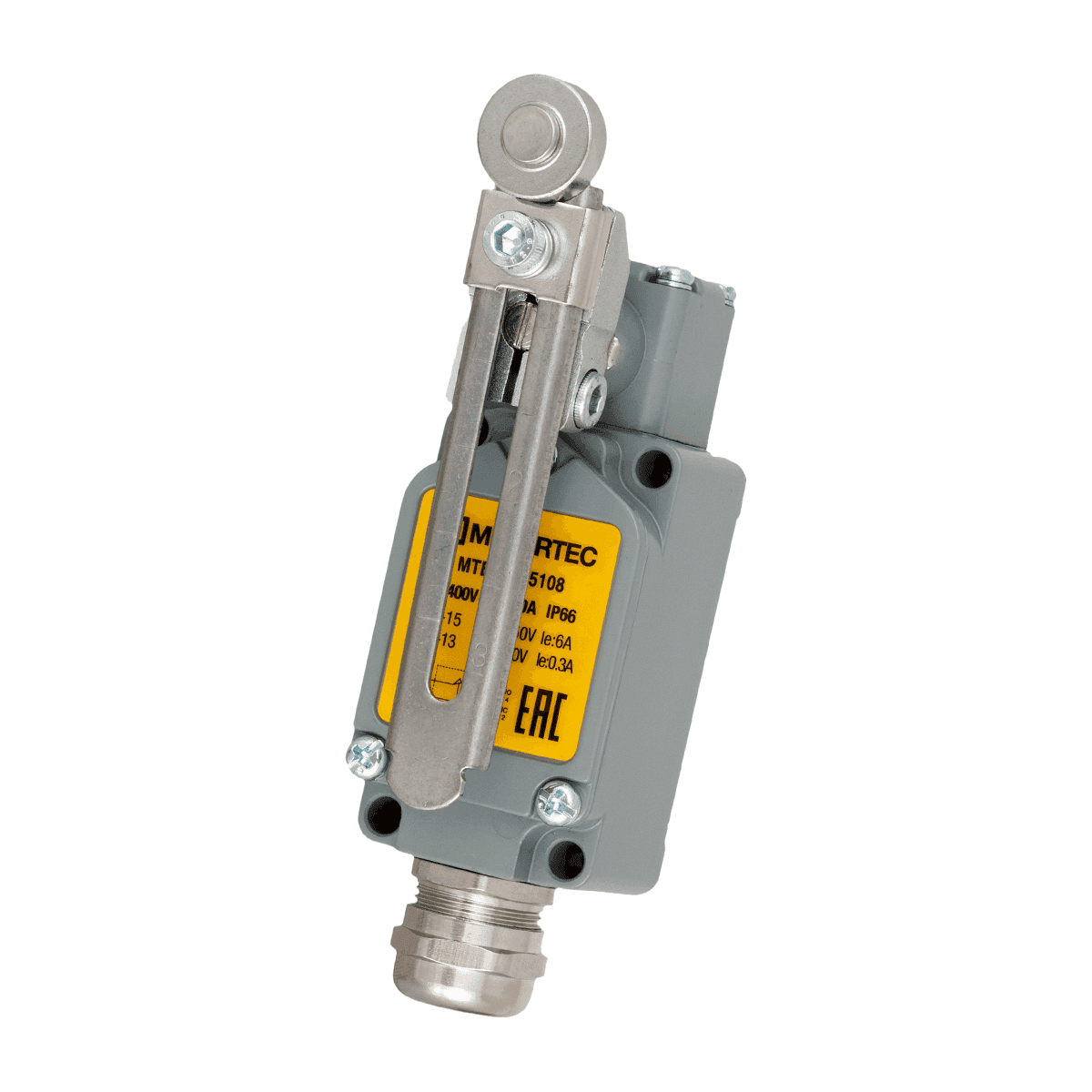

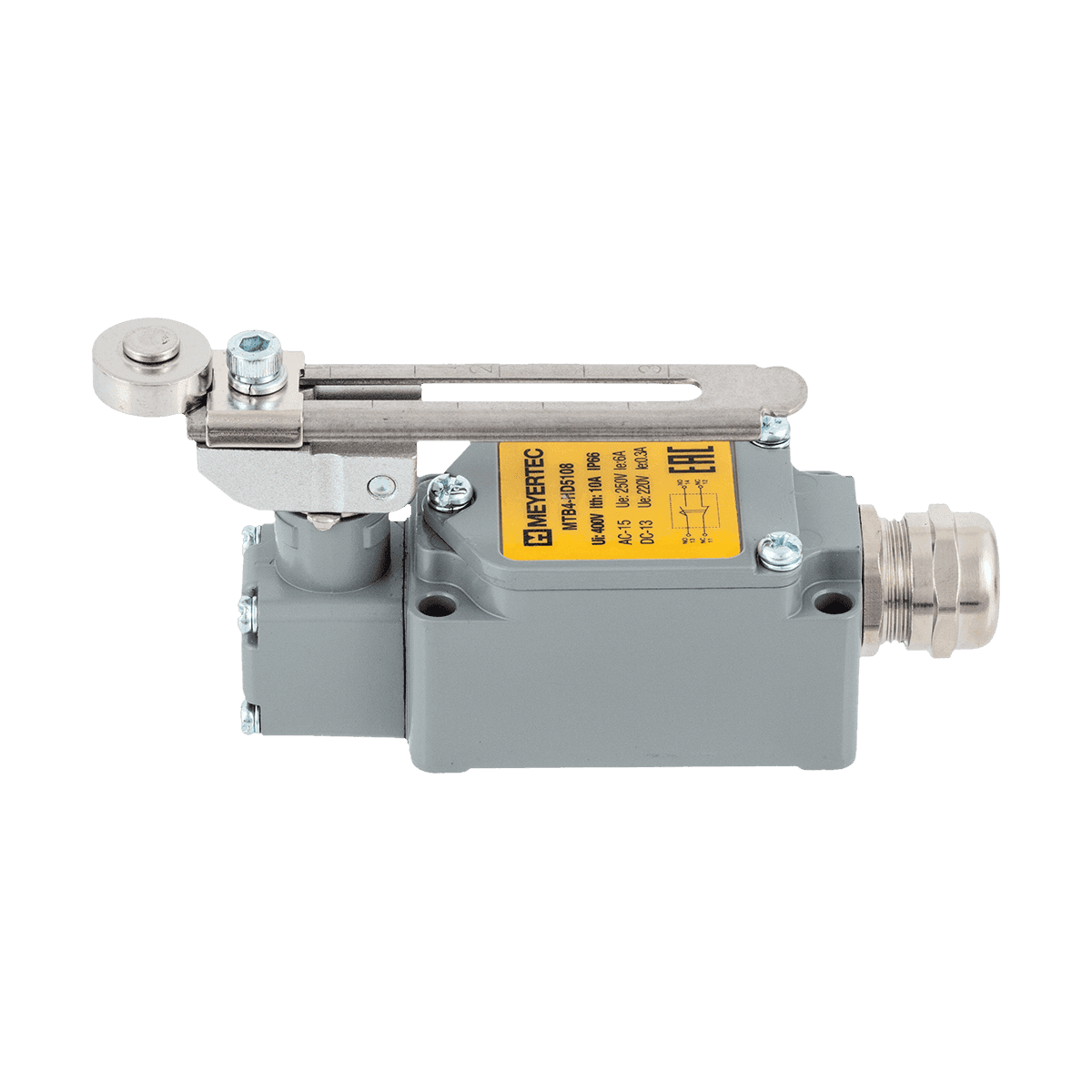

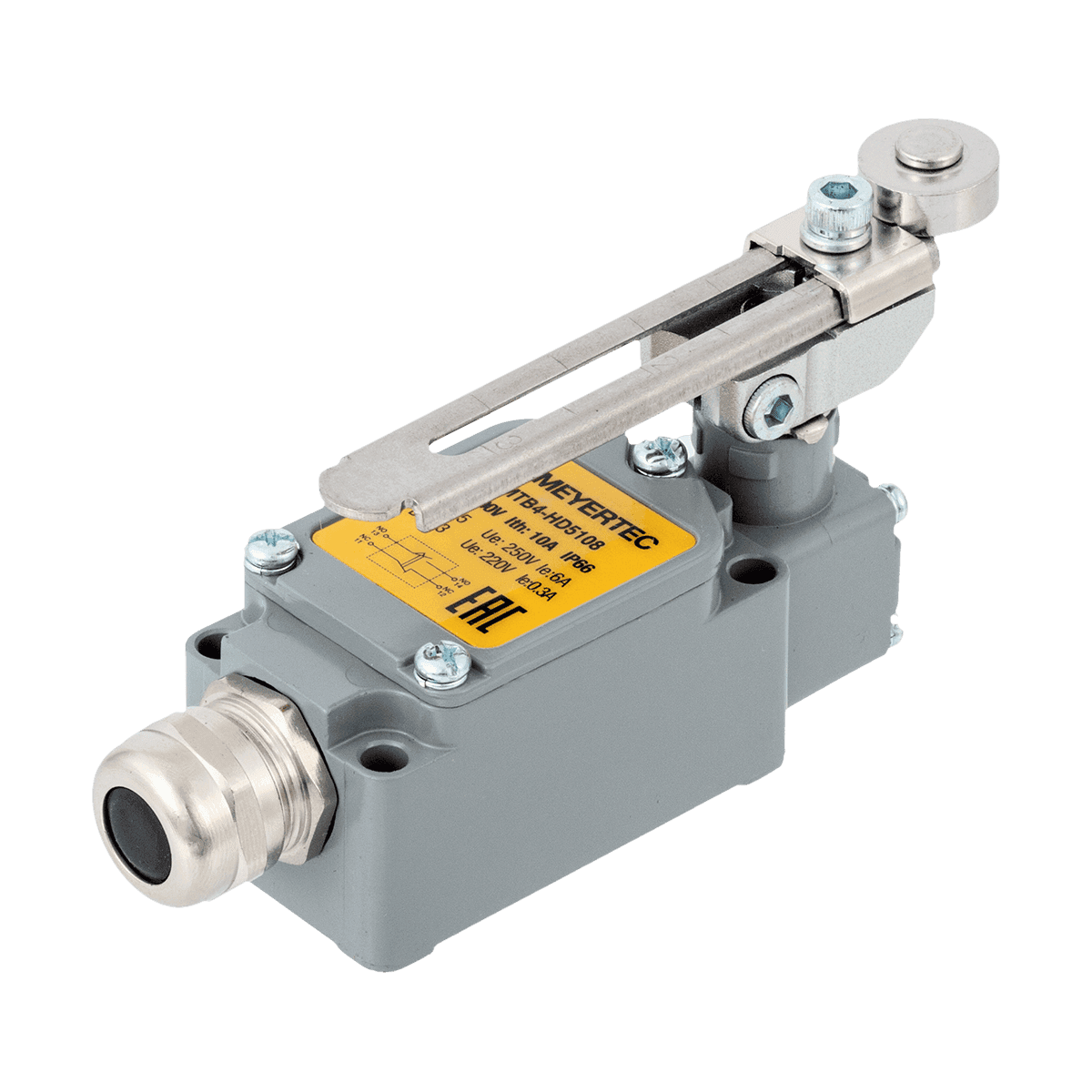

MTB4-HD
MTB4-HD — концевые выключатели
Концевые выключатели серии MTB4-HD в металлическом корпусе предназначены для промышленного применения в условиях высоких механических нагрузок, вибраций,…
IP66
Защита
−20 °C
Температура
от1 701 ₽12 исполнений
Выбрать модификациюОписание
Концевые выключатели серии MTB4-HD в металлическом корпусе предназначены для промышленного применения в условиях высоких механических нагрузок, вибраций, неблагоприятных внешних воздействий (контроль положения узлов и механизмов станков, транспортное и подъемное оборудование, специальная техника, роботизированные установки, системы автоматики в тяжелой и химической промышленности).
Концевые выключатели серии MTB4-HD комплектуются латунными кабельными вводами с резьбой G ½ (длина резьбы 8 мм, диаметр вводного кабеля 6-12 мм).
Преимущества
- Повышенная механическая и антикоррозионная стойкость
- Герметичность конструкции (IP66)
- Коммутация 2-х цепей, 1 NO + 1 NC
- Металлический герметичный кабельный ввод
- Широкий модельный ряд
- Метизы выполнены из оцинкованной инструментальной стали
Технические характеристики
| Параметр | Значение |
| Скорость срабатывания | 0,01 – 2 м/сек |
| Частота срабатывания: - механическая - электрическая | 120 п/мин 30 п/мин |
| Контактная группа (тип) | 1 NO + 1 NC |
| Сопротивление контактов, не менее | 15мОм |
| Диэлектрическая прочность (при постоянном напряжении) в течение минуты, не менее | 1000 В (контакт-контакт) 1500 В (контакт-корпус) |
| Износоустойчивость: - механическая, не более - электрическая, более | 10 млн циклов 500 тыс. циклов |
| Вибростойкость | 10…55 Гц, амплитуда 1,5 мм |
| Ударопрочность | 30g, в течении 18 мс |
| Ток термической стойкости (Ith) | 10 А |
| Степень защиты: | IP66 |
| Материал корпуса | металл (силумин) |
| Масса | 270…290 г |
| Рабочая температура | -20…+80°C |
Электрические характеристики
| Un | Резистивно-емкостная | Индуктивная | ||||||
| R (резистор) | RC (сигнальная лампа) | L (катушка) | RL (ЭД) | |||||
| NC | NO | NC | NO | NC | NO | NC | NO | |
| 125 VAC | 10A | 3A | 1,5A | 10A | 5A | 2A | ||
| 250 VAC | 5А | 2А | 1А | 5А | 3А | 1А | ||
| 480 VAC | 3А | 1,5А | 0,8А | 3А | 1,5А | 0,8А | ||
| 600 VAC | 1A | 1A | 0,5A | 1,5A | 1A | 0,5A | ||
| 8 VDC | 10A | 6A | 3A | 10А | 6A | |||
| 14 VDC | 10А | 6A | 3A | 10А | 6A | |||
| 30 VDC | 6А | 4A | 3A | 6А | 4A | |||
| 125 VDC | 0,8А | 0,2А | 0,2А | 0,8A | 0,2A | |||
| 250 VDC | 0,4А | 0,1А | 0,1А | 0,4A | 0,1A | |||
Документация
Модификации и цены
Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Тип актуатора
Всего: 12 исполнений
| Артикул | Номинальный ток | Степень защиты | Материал корпуса | Контактная группа | Тип актуатора | Цена | |
|---|---|---|---|---|---|---|---|
| MTB4-HD5108 | 6 A | IP66 | Металл | 1 NO + 1 NC | Ролик поворотный | 1 803 ₽ | |
| MTB4-HD5104 | 6 A | IP66 | Металл | 1 NO + 1 NC | Ролик поворотный | 1 749 ₽ | |
| MTB4-HD5101 | 6 A | IP66 | Металл | 1 NO + 1 NC | Плунжер нажимной | 1 704 ₽ | |
| MTB4-HD5102 | 6 A | IP66 | Металл | 1 NO + 1 NC | Ролик нажимной | 1 704 ₽ | |
| MTB4-HD5103 | 6 A | IP66 | Металл | 1 NO + 1 NC | Ролик нажимной | 1 704 ₽ | |
| MTB4-HD5106 | 6 A | IP66 | Металл | 1 NO + 1 NC | Пружиный на отклонение | 1 729 ₽ | |
| MTB4-HD5168 | 6 A | IP66 | Металл | 1 NO + 1 NC | Пружиный на отклонение | 1 746 ₽ | |
| MTB4-HD5166 | 6 A | IP66 | Металл | 1 NO + 1 NC | Пружиный на отклонение | 1 763 ₽ | |
| MTB4-HD5169 | 6 A | IP66 | Металл | 1 NO + 1 NC | Пружиный на отклонение | 1 712 ₽ | |
| MTB4-HD5107 | 6 A | IP66 | Металл | 1 NO + 1 NC | Шток поворотный | 1 701 ₽ | |
| MTB4-HD5109 | 6 A | IP66 | Металл | 1 NO + 1 NC | Плунжер нажимной с подшипником | 1 704 ₽ | |
| MTB4-HD5105 | 6 A | IP66 | Металл | 1 NO + 1 NC | Двухпутевой рычаг | 1 739 ₽ |
