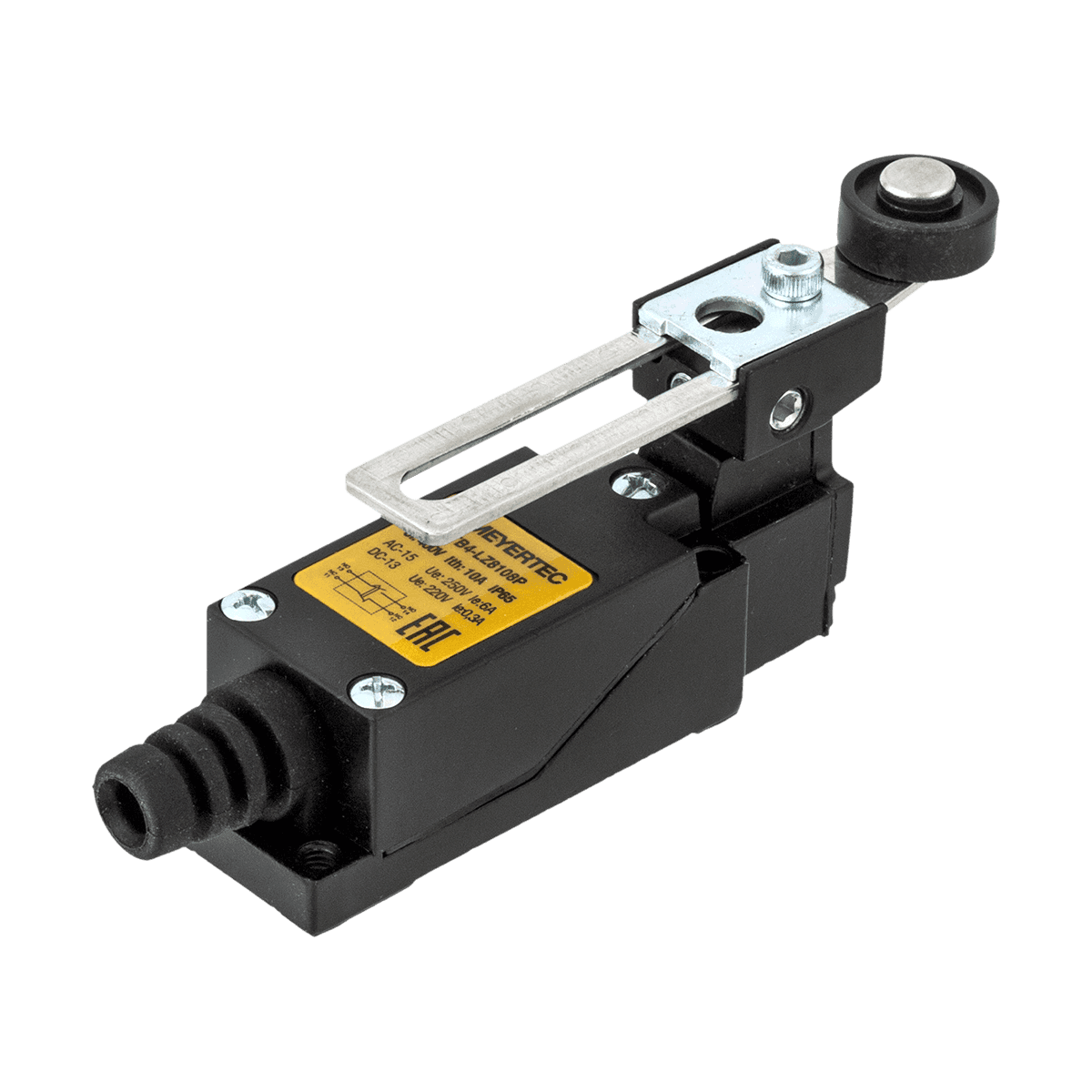

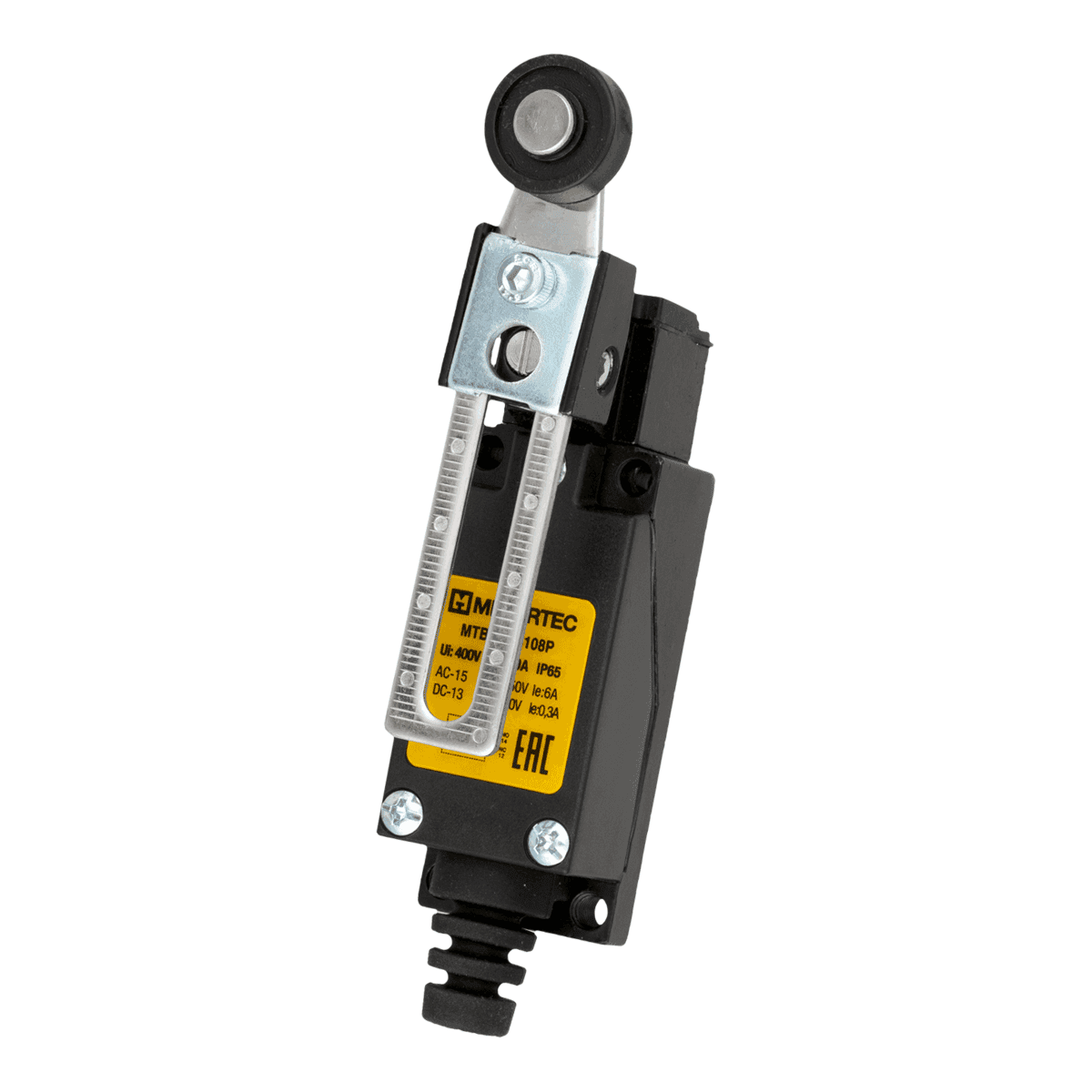

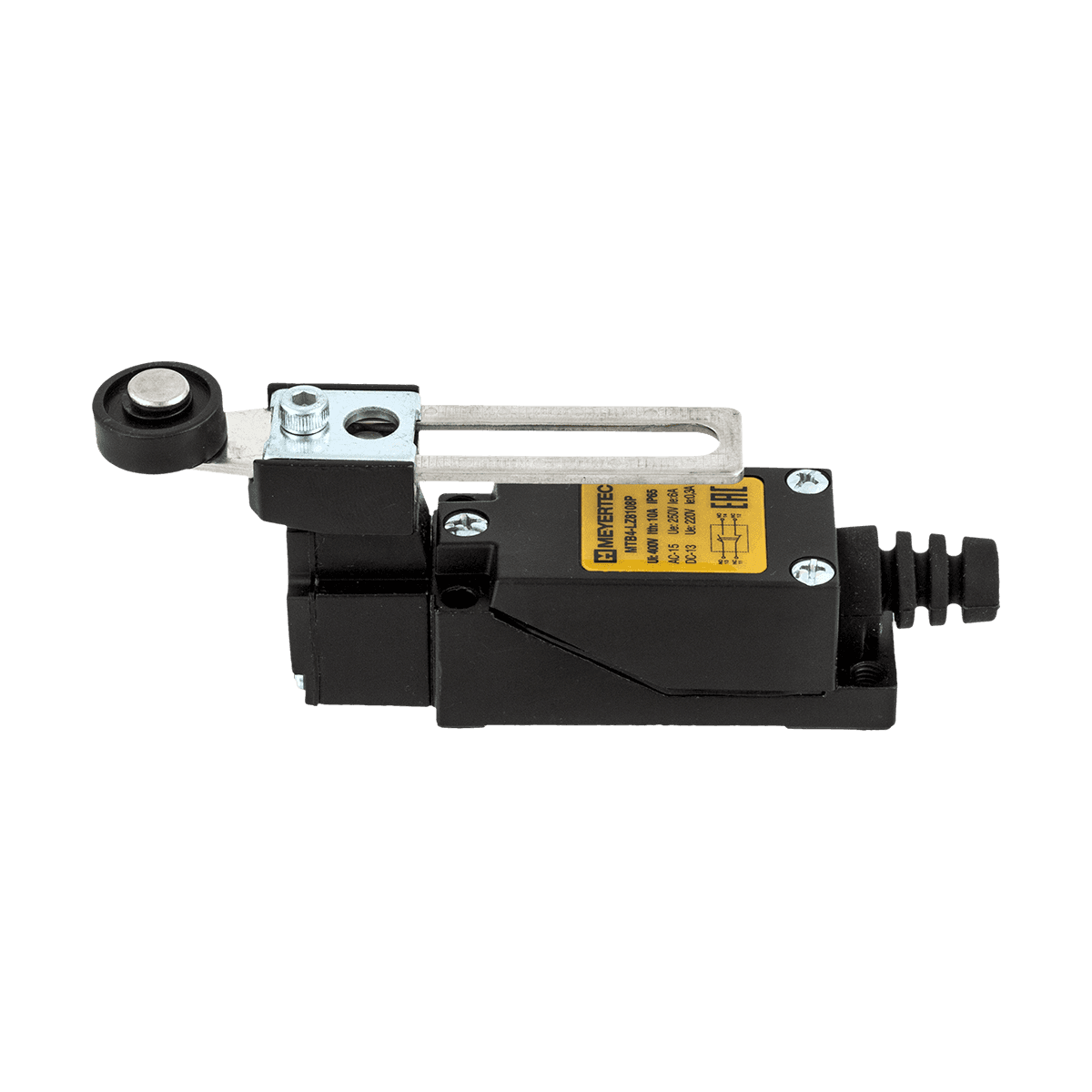

MTB4-LZ — концевые выключатели

Скорость срабатывания

0,25 – 1,3 м/сек

Частота срабатывания

механическая: 120 переключений/мин

электрическая: 30 переключений/мин

Контактная группа

NO + NC

Ток термической стойкости, Ith

10 А

Сопротивление контактов

15 мОм

Сопротивление изоляции

100 мОм (500 В AC)

Напряжение изоляции

2 кВ в течение минуты

Диэлектрическая прочность

1000 В AC в течение минуты (между контактами)

Износоустойчивость

механическая: >10 млн. циклов
электрическая: >100 000 циклов (AC-15)

Вибростойкость

10...55 Гц; двойная амплитуда 1.5 мм

Ударопрочность

30 g (продолжительность = 18 мс)

Корпус

Металл (сплав алюминия) с пластиковой (PC, PBT) крышкой

Кабельный ввод

Диаметр кабеля 6–9 мм

Подключение контактов

Винтовые клеммы , сечение до 2 мм2

Рабочая температура

-35…+70 °C

Влажность

<95 %, без образования конденсата

Масса

120…190 г

Степень защиты

IP65

Un

Неиндуктивная нагрузка

Индуктивная нагрузка

R (резистор)

RC (сигнальная лампа)

L (катушка)

RL (ЭД)

НЗ

НО

НЗ

НО

НЗ

НО

НЗ

НО

250 V AC

6А

1,5А

0,7А

3А

2А

1А

500 V AC

6А

1А

0,5А

3А

1,5А

0,8А

15 V DC

6А

3А

4А

3А

30 V DC

6А

3А

4А

3А

125 V DC

0,4А

-

-

-

250 V DC

0,2А

-

-

-

Модель

MTB4-LZ8104, MTB4-LZ8107, MTB4-LZ8108, MTB4-LZ8108P, MTB4-LZ8104P

MTB4-LZ8111, MTB4-LZ8112, MTB4-LZ8122

MTB4-LZ8166, MTB4-LZ8167, MTB4-LZ8169, MTB4-LZ8168

Усилие срабатывания

6N

9N

0,9N

Мин.усилие отпускания

0,5N

1,5N

0,04N

Скорость срабатывания м/с

1,3

0,25

1,3
