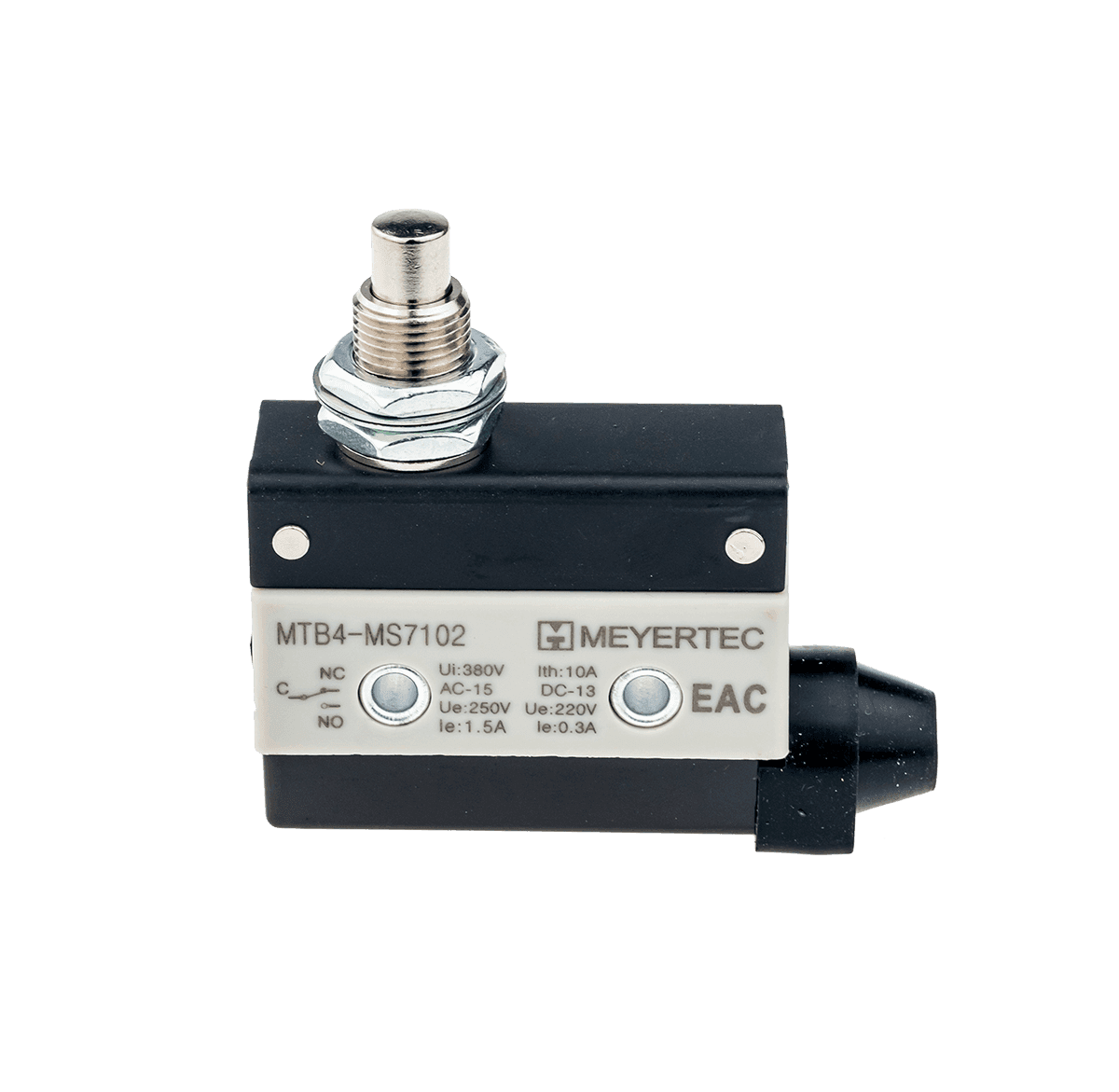

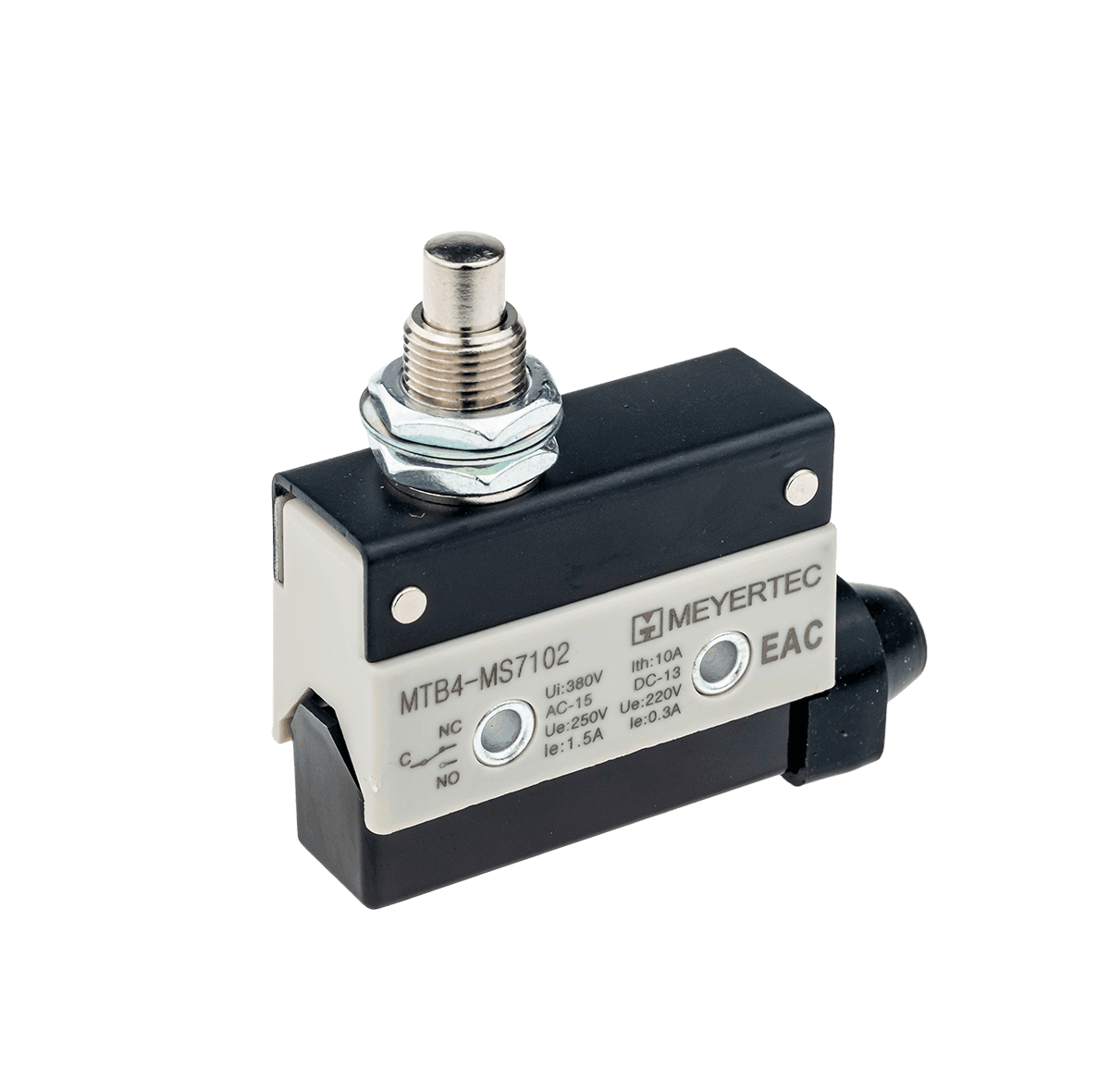

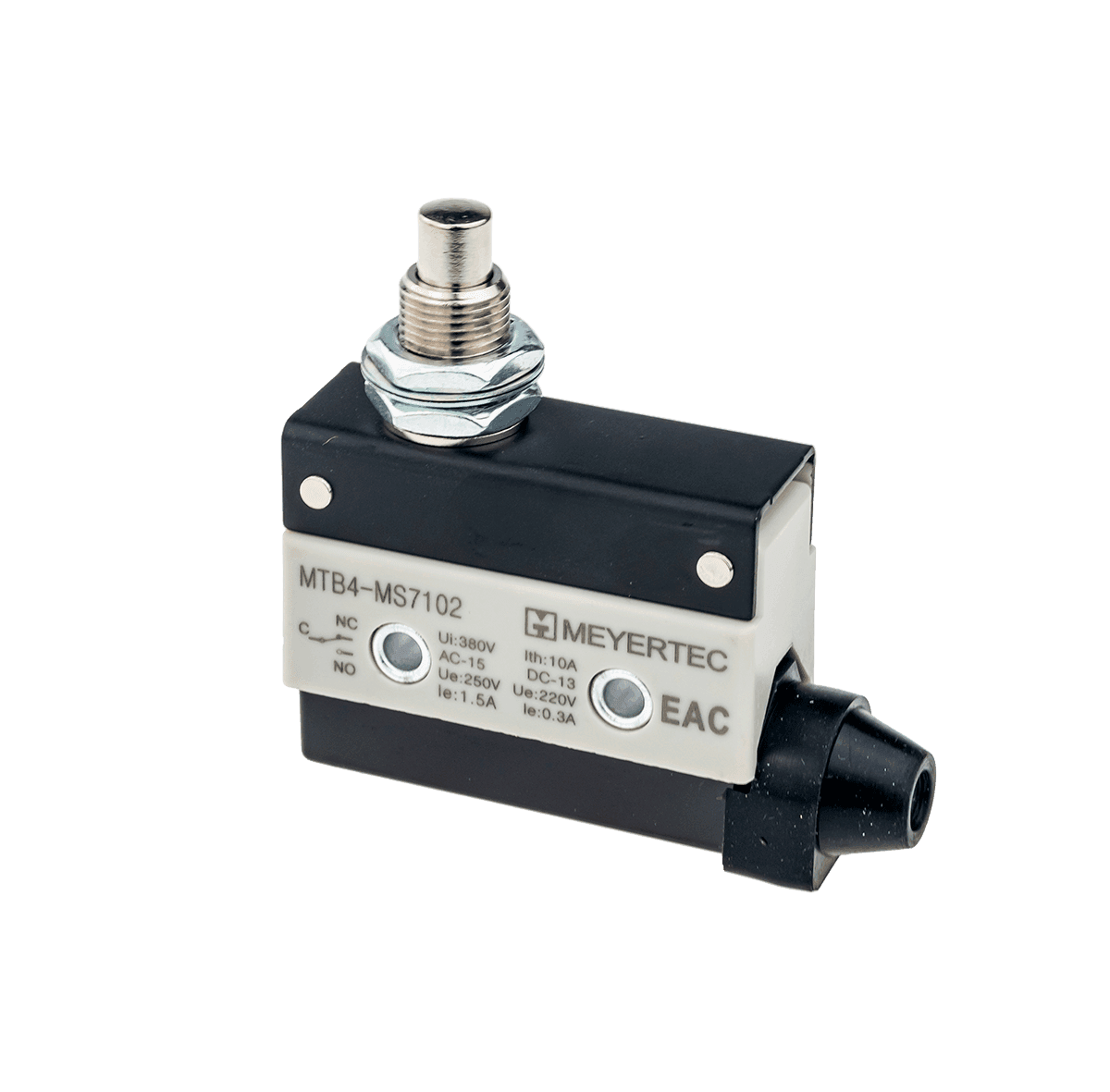

MTB4-MS
MTB4-MS — концевые выключатели
Общепромышленные концевые выключатели серии MTB4-MS7102 в компактном пластиковом корпусе применяются в различных системах автоматизации, не имеющих повышенных…
IP54
Защита
−10 °C
Температура
от451 ₽12 исполнений
Выбрать модификациюОписание
Общепромышленные концевые выключатели серии MTB4-MS7102 в компактном пластиковом корпусе применяются в различных системах автоматизации, не имеющих повышенных требований к степени защиты (упаковочное оборудование, механические станки, дверной переключатель в шкафах управления).
Преимущества
- Высокий коммутационный ресурс (10 млн. циклов )
- Компактный размер
- Перекидной контакт, NO+NC
- Коммутируемый ток до 10А
- Винтовые пары для монтажа входят в комплект поставки
Технические характеристики
| Параметр | Значение |
| Скорость срабатывания | 0,05 – 50 cм/сек |
| Частота срабатывания | механическая: 120 переключений/мин |
| Контактная группа | Перекидной контакт, NO+NC |
| Ток термической стойкости, Ith | 10 А |
| Сопротивление контактов | 15 мОм |
| Сопротивление изоляции | 1000 В в течение минуты (контакт-контакт) |
| Напряжение изоляции | 2 кВ в течение минуты |
| Диэлектрическая прочность | 1000 В AC в течение минуты (между контактами) |
| Износоустойчивость | механическая: 10 млн. циклов |
| Вибростойкость | 10...55 Гц; двойная амплитуда 1.5 мм |
| Ударопрочность | 30 g |
| Кабельный ввод | Диаметр кабеля 6 - 9 мм |
| Подключение контактов | Винтовое M3,5 (гибкий кабель с наконечником) |
| Рабочая температура | -10…+80 °C |
| Масса | 60 г |
| Степень защиты | IP54 |
Электрические характеристики
| Un | Резистивно-емкостная | Индуктивная | ||||||
| R (резистор) | RC (сигнальная лампа) | L (катушка) | RL (ЭД) | |||||
| NC | NO | NC | NO | NC | NO | NO | ||
| 125 VAC | 10А | 3A | 1,5A | 10A | 5A | 2,5A | ||
| 250 VAC | 10А | 2,5A | 1,25A | 10A | 3A | 1,5A | ||
| 480 VAC | 3А | 1,5A | 0,75A | 2,5A | 1,5A | 0,75A | ||
| 8 VAC | 10А | 3A | 1,5A | 6A | 6A | 5A | ||
| 14 VDC | 10A | 3A | 1,5A | 6A | 6A | 5A | ||
| 30 VDC | 8А | 3A | 1,5A | 6A | 5A | 2,5A | ||
| 125 VDC | 0,5A | 0,4A | 0,05A | 0,05A | ||||
| 250 VDC | 0,25A | 0,2A | 0,03A | 0,03A | ||||
Рабочие характеристики
| Модель | MS7102 |
| Макс. усилие срабатывания,g(OF) | 600 |
| Макс. усилие отпускания,g (RF) | 100 |
| Рабочий ход, мм (PT) | 2 мм |
| Избыточный ход, мм (ОТ) | 6 мм |
| Отклонение хода, мм (MD) | 0,8 мм |
| Положение срабатывания (OP) | 46,8 мм |
Упаковка
| Количество в групповой упаковке | - |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | - |
| Размеры транспортной упаковки, мм | 465 х 250 х 315 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | - |
| Объем транспортной упаковки, м3 | 0,036225 |
| Вес единицы (нетто), грамм | 88,5 |
| Штрих-код EAN13 | 4610015845631 |
Документация
Модификации и цены
Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Тип актуатора
Всего: 12 исполнений
| Артикул | Номинальный ток | Степень защиты | Материал корпуса | Контактная группа | Тип актуатора | Цена | |
|---|---|---|---|---|---|---|---|
| MTB4-MS7102 | 1.5 A | IP54 | Пластик | 1 NO/NC | Плунжер нажимной | 578 ₽ | |
| MTB4-MS7110 | 1.5 A | IP54 | Пластик | 1 NO/NC | Ролик нажимной | 587 ₽ | |
| MTB4-MS7112 | 1.5 A | IP54 | Пластик | 1 NO/NC | Ролик нажимной | 587 ₽ | |
| MTB4-MS7126 | 1.5 A | IP54 | Пластик | 1 NO/NC | Рычаг с роликом | 455 ₽ | |
| MTB4-MS7128 | 1.5 A | IP54 | Пластик | 1 NO/NC | Рычаг с роликом | 455 ₽ | |
| MTB4-MS7127 | 1.5 A | IP54 | Пластик | 1 NO/NC | Рычаг с роликом | 455 ₽ | |
| MTB4-MS7144 | 1.5 A | IP54 | Пластик | 1 NO/NC | Рычаг с роликом | 455 ₽ | |
| MTB4-MS7121 | 1.5 A | IP54 | Пластик | 1 NO/NC | Пружиный на отклонение | 605 ₽ | |
| MTB4-MS7125 | 1.5 A | IP54 | Пластик | 1 NO/NC | Рычаг нажимной | 451 ₽ | |
| MTB4-MS7140 | 1.5 A | IP54 | Пластик | 1 NO/NC | Рычаг нажимной | 451 ₽ | |
| MTB4-MS7103 | 1.5 A | IP54 | Пластик | 1 NO/NC | Плунжер нажимной | 479 ₽ | |
| MTB4-MS7105 | 1.5 A | IP54 | Пластик | 1 NO/NC | Плунжер нажимной | 566 ₽ |
