ОВЕН ДТПХхх5 проволочные

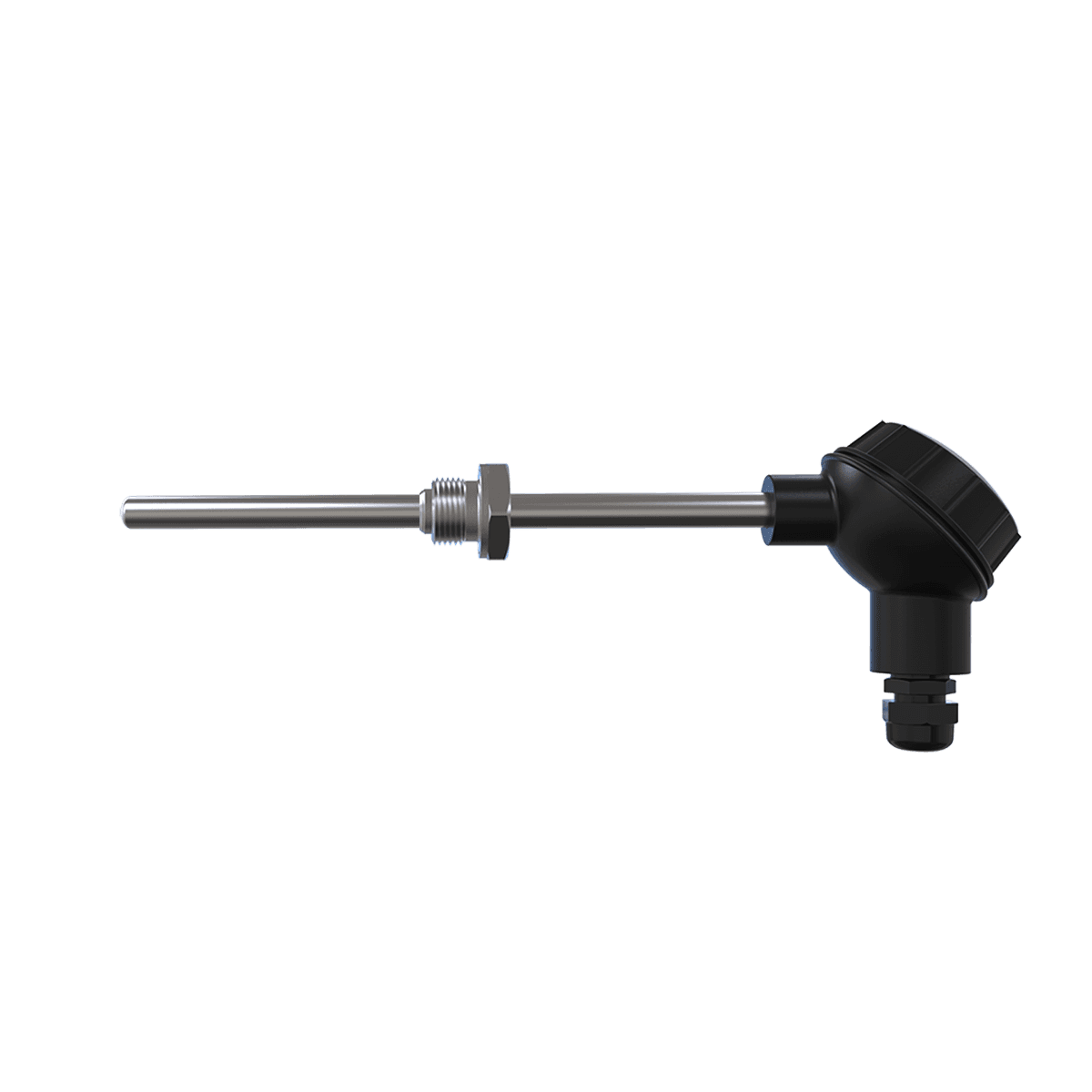

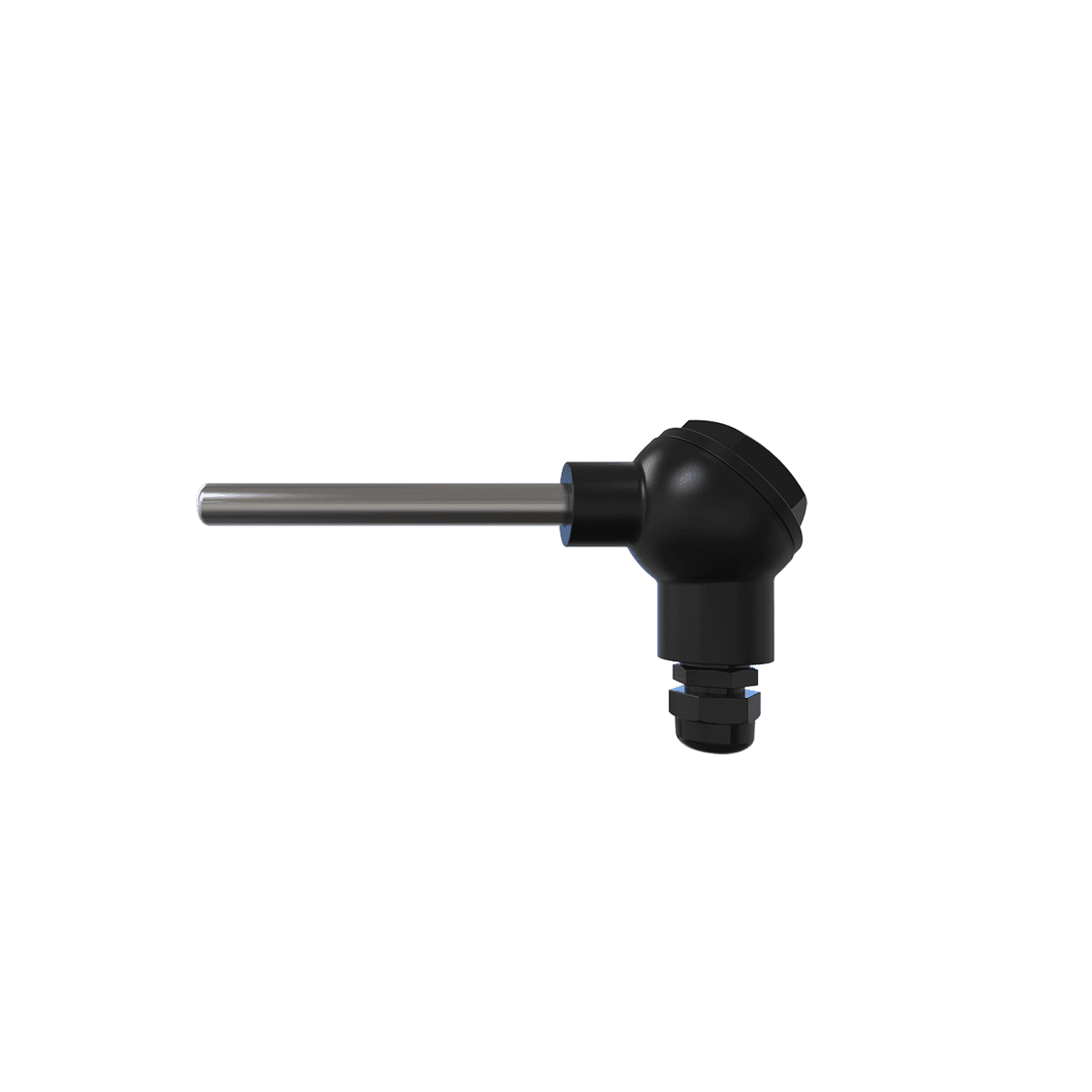

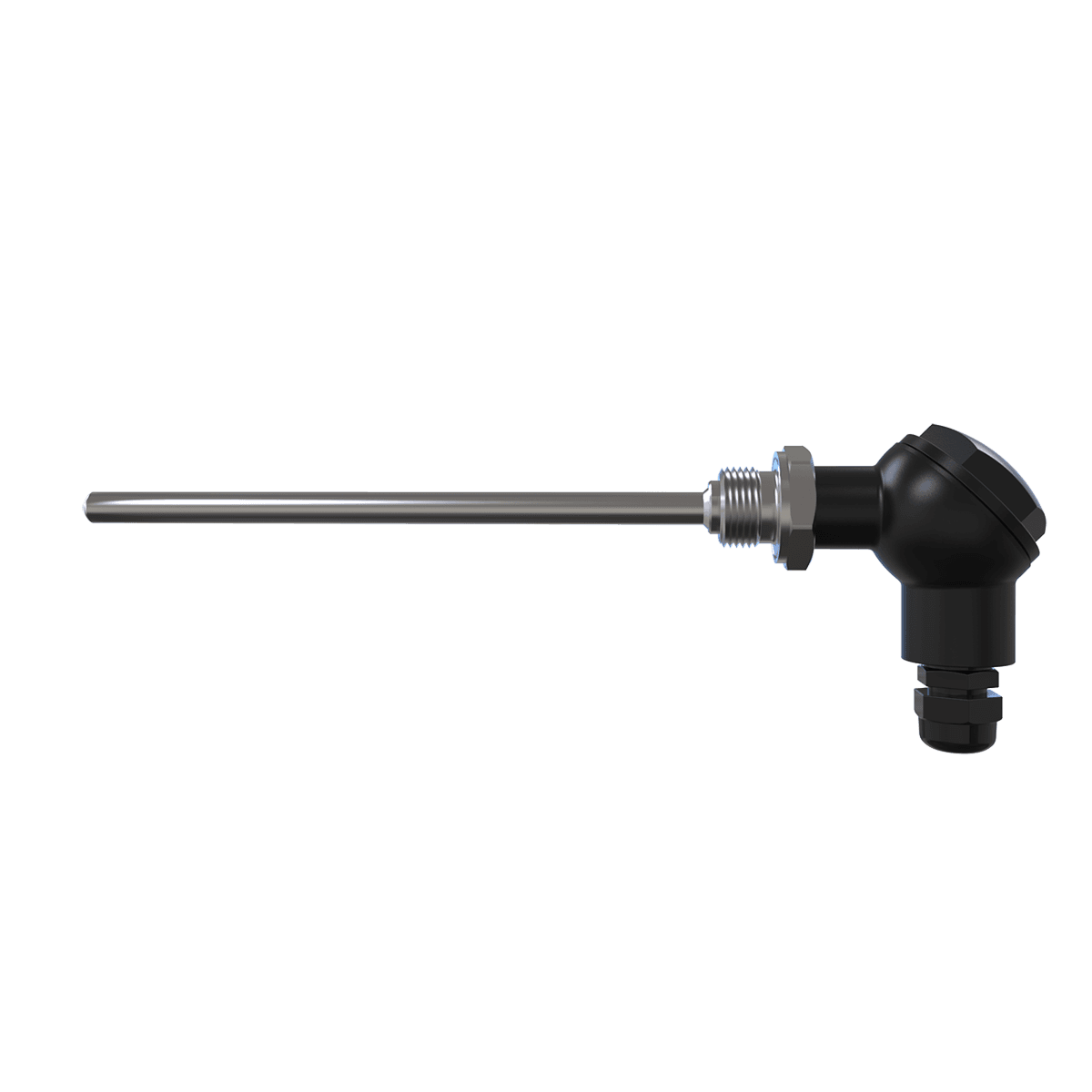

ДТПХхх5 термопары проволочные с коммутационной головкой

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030 Предназначены для температурных измерений твердых, жидких и газообразных сред.…

IP54
Защита
Продолжител…
Температура
Минпромторг
Сертификат
Применяется в
ОВКТеплоснабжениеПищевоеКотельные
от1 305 ₽2 219 исполнений
Выбрать модификацию

Описание

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

  • ТХА (К) – для ДТПК
  • ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

  • вероятность безотказной работы – не менее 0,95 за 16 000 час;
  • средний срок службы – не менее 4 лет;
  • гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

  • 200 °С – для клеммных головок из алюминиевого сплава;
  • 120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение

Увеличенная
Пластмассовая Металлическая Пластмассовая

Металлическая

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТСП

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТП

М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М20×1,5

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 10 мм

Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L, мм
Конструктивное исполнение ДТП015

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)
Конструктивное исполнение ДТП035

Подвижный штуцер

035

D=8 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

045

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Конструктивное исполнение ДТП055

Подвижный штуцер

055

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

 (-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250, 1600,

2000
Конструктивное исполнение ДТП065

065

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

085

D=10 мм,

M=27×2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)
Конструктивное исполнение ДТП095

Подвижный штуцер

095

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)
Конструктивное исполнение ДТП105

105

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)
Конструктивное исполнение ДТП185

Подвижный штуцер

185

D=10 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С), диаметр 10 мм

60, 80, 100, 120,

160, 180 ,200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

195

D=10 мм, M=27×2 мм**,

S=32 мм

Конструктивное исполнение ДТП205

Подвижный штуцер

205

D=10 мм, M=22×1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27×2 мм**,

S=32 мм, R=12 мм
Конструктивное исполнение ДТП265

Подвижный штуцер

265

D=6 мм, M=22×1,5 мм**,

S=27 мм

  ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

** По спецзаказу возможно изготовление датчика с другой резьбой.

Примечания:

  1. Исполнение с двумя чувствительными элементами возможно для моделей:

  • с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;

  • с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;

  • с диаметром защитной арматуры 10 мм.

  1. Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215.
    С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Технические характеристики

Характеристика

Значение

ДТПLхх5

ДТПКхх5

Номинальная статическая характеристика (НСХ)

L (ХК) хромель-копель

K (ХА) хромель-алюмель

Рабочий диапазон измеряемых температур

-40...+600 °С

-40…+800°С

-40…+900°С

Класс допуска датчика

2

Условное давление

0,4…10 МПа (в зависимости от конструктивного исполнения)

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный

неизолированный

Диаметр термоэлектродной проволоки

0,5 мм; 0,7 мм; 1,2 мм
Показатель тепловой инерции, не более:

- с изолированным рабочим спаем

20 с
- с неизолированным рабочим спаем 10 с

Количество рабочих термопар в изделии

1 или 2

Материал защитной арматуры

сталь 12Х18Н10Т

сталь 10Х23Н18

Степень защиты по ГОСТ 14254

С пластмассовой коммутационной головкой – IP54

С металлической коммутационной головкой – IP65

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

Тип термоэлектрического преобразователя

Номинальная статическая характеристика (НСХ)

Диаметр проволоки, мм

Температура эксплуатации, °С

Продолжительность эксплуатации, ч

ДТПК (ХА)

хромель – алюмель

5,0; 3,2

800

10000

1000

2000

1200

100

1,5

800

10000

1000

1000

1100

200

1,2

800

10000

1000

500

1100

200

0,7

800

6000

1000

300

0,5

800

1000

1000

100

0,3; 0,2

600

10000

800

200

ДТПL (ХК)

хромель – копель

5,0; 3,2; 1,5

600

10000

800

1000

1,2; 0,7

600

10000

800

500

0,5

600

5000

0,3; 0,2

600

1000
