ОВЕН ДТСхх4 EXIA

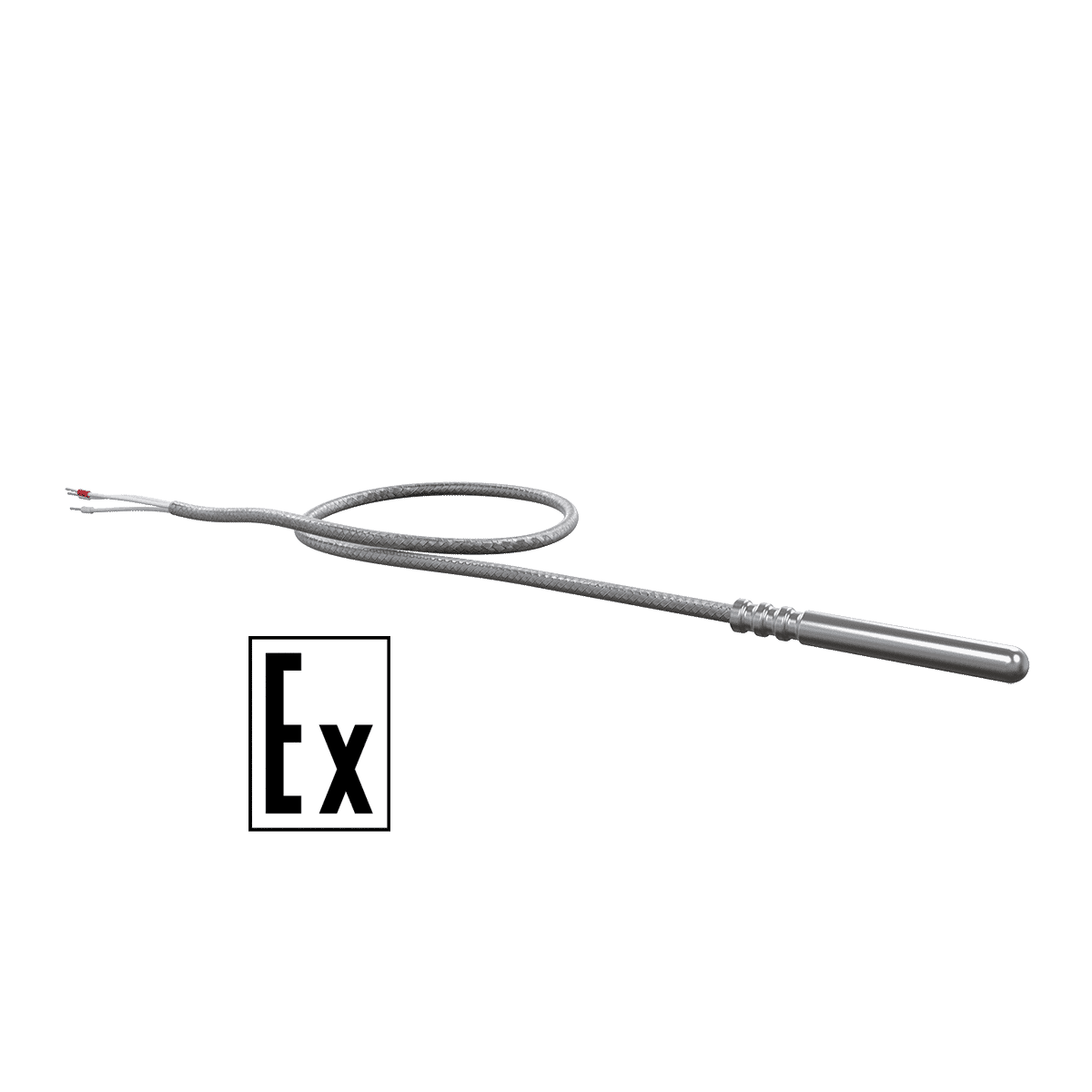

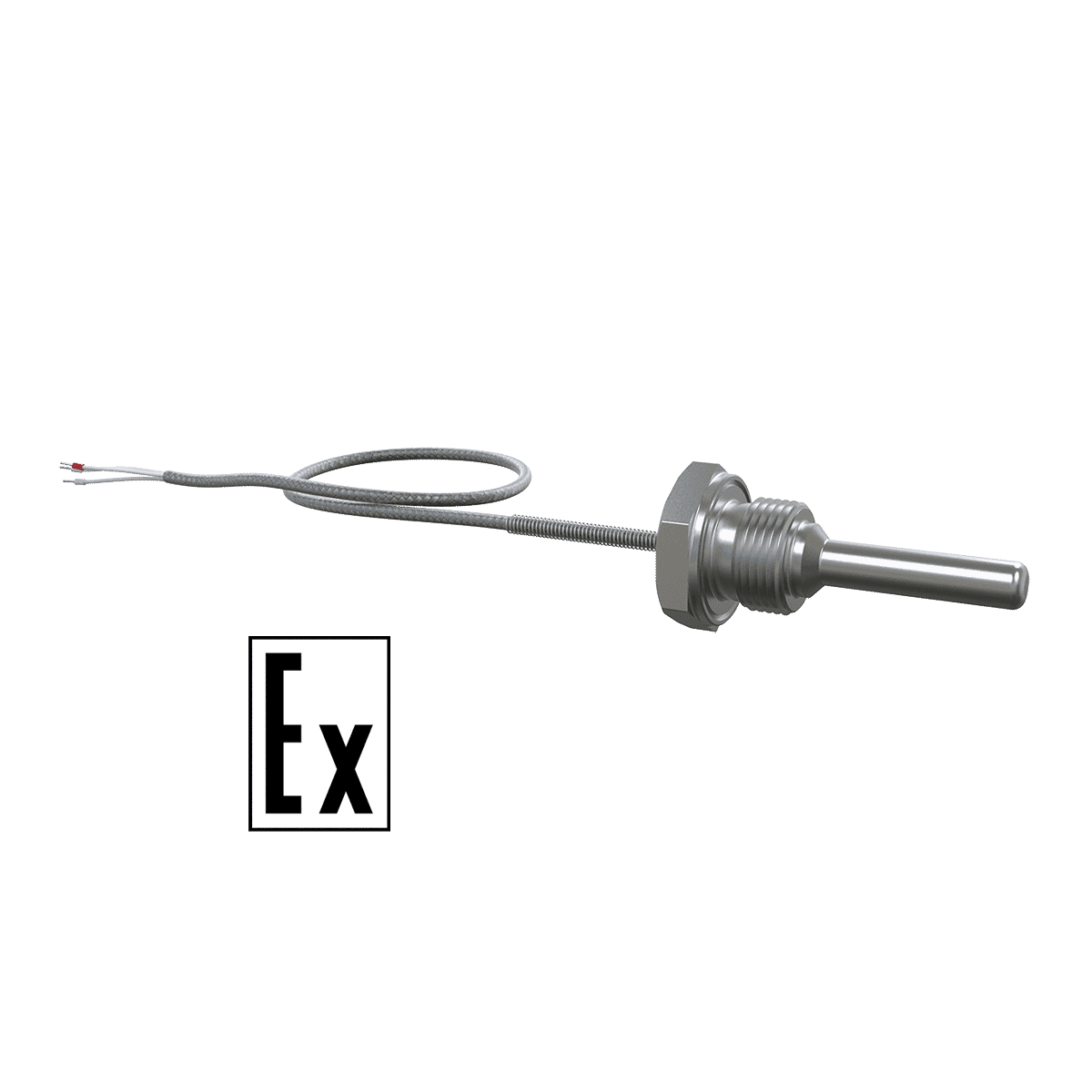

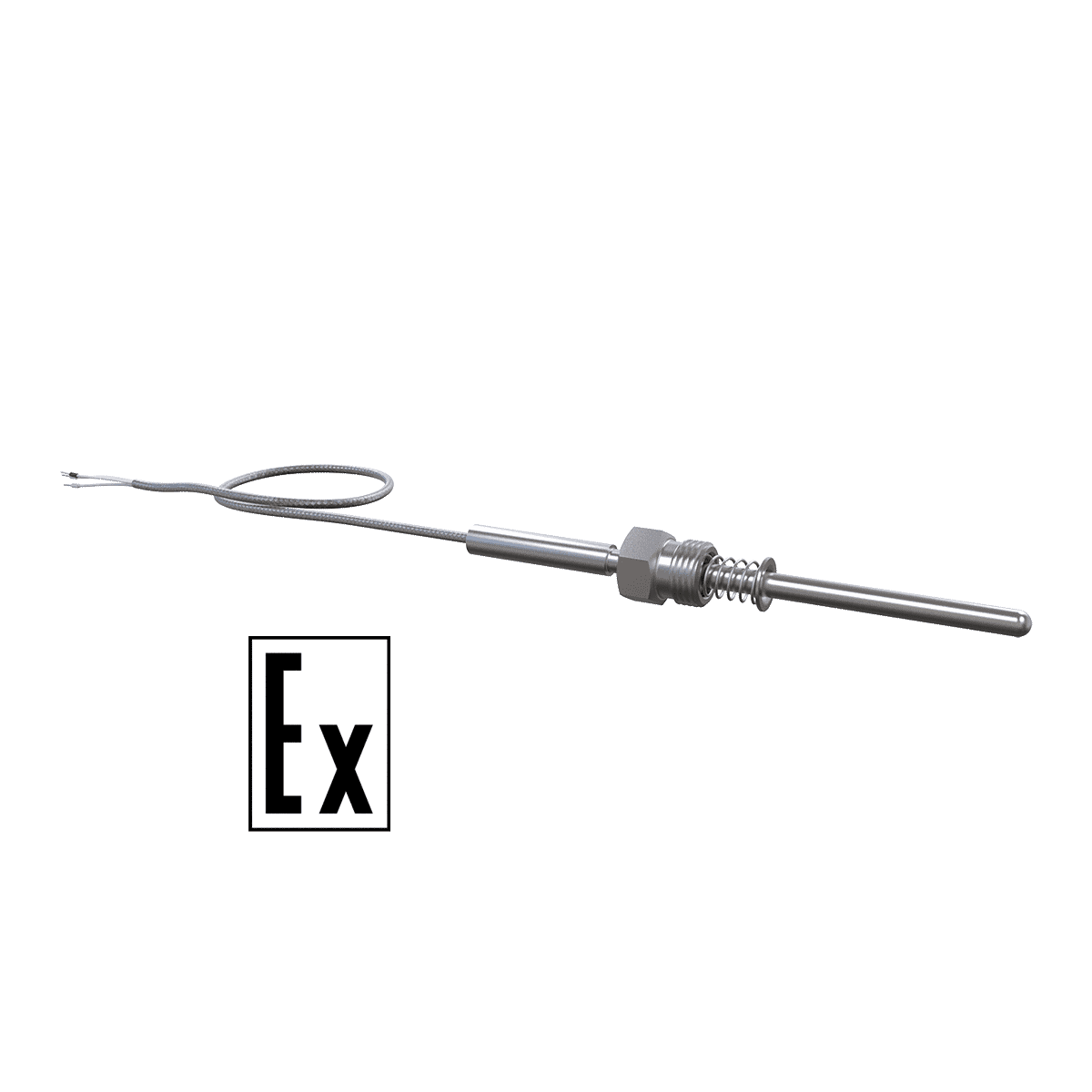

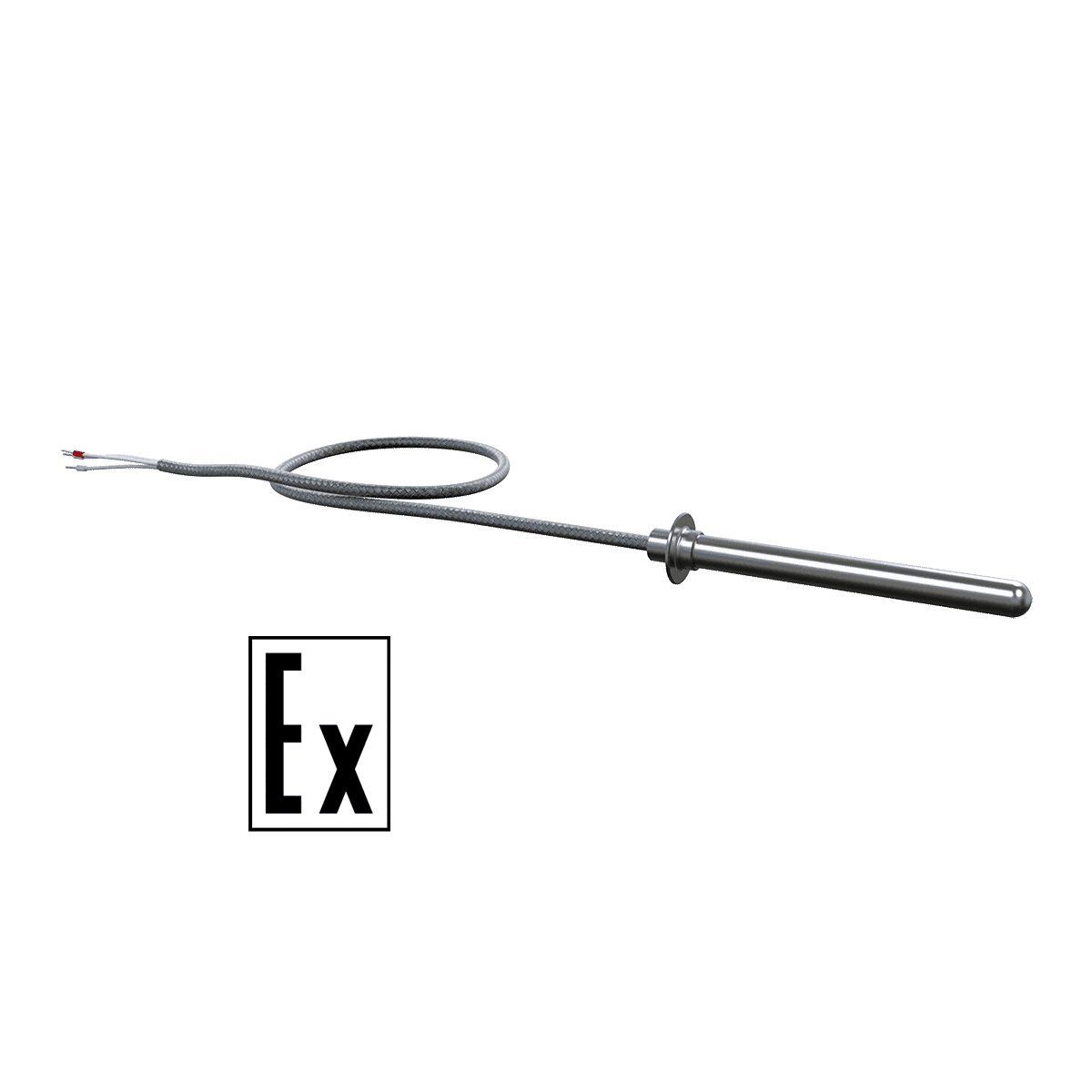

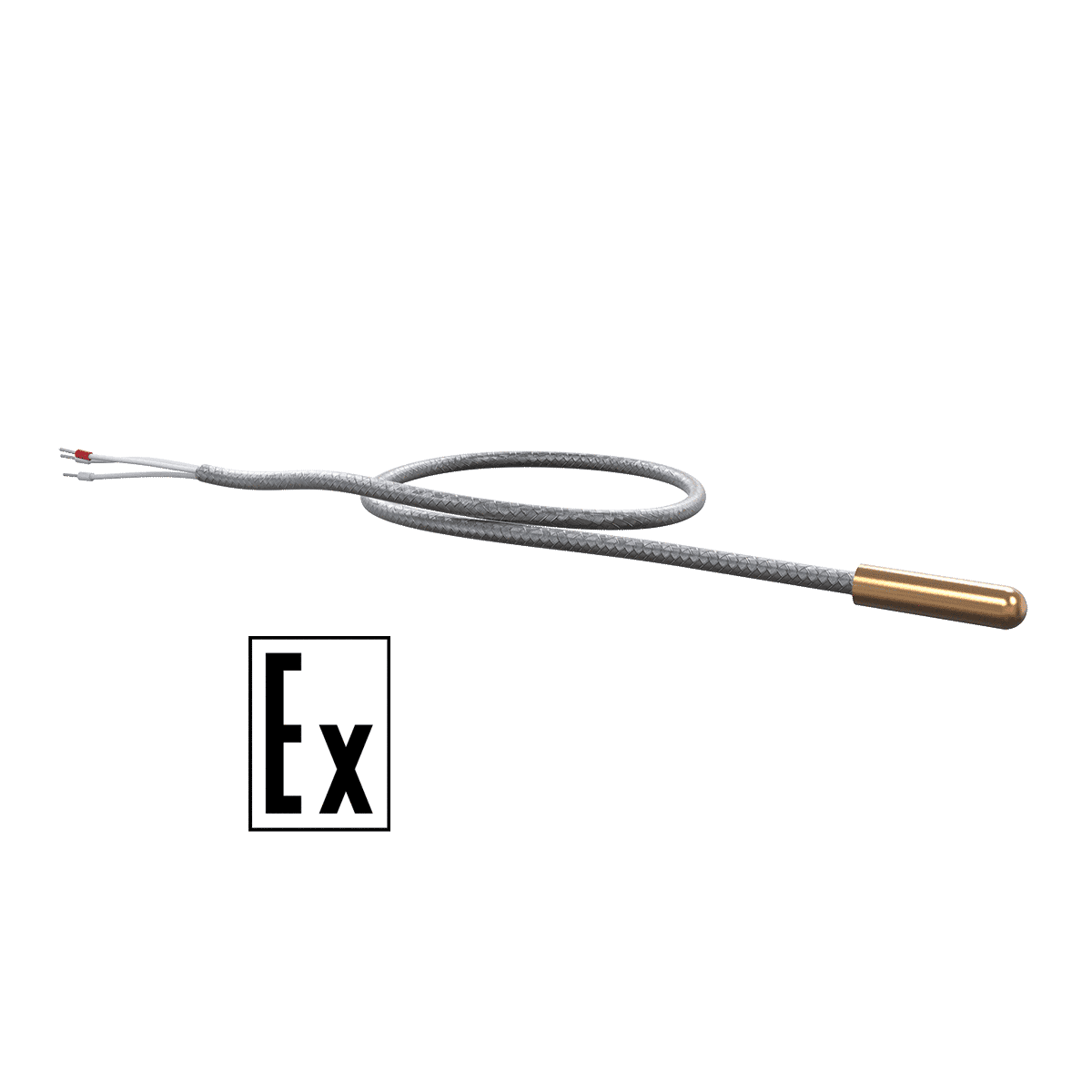

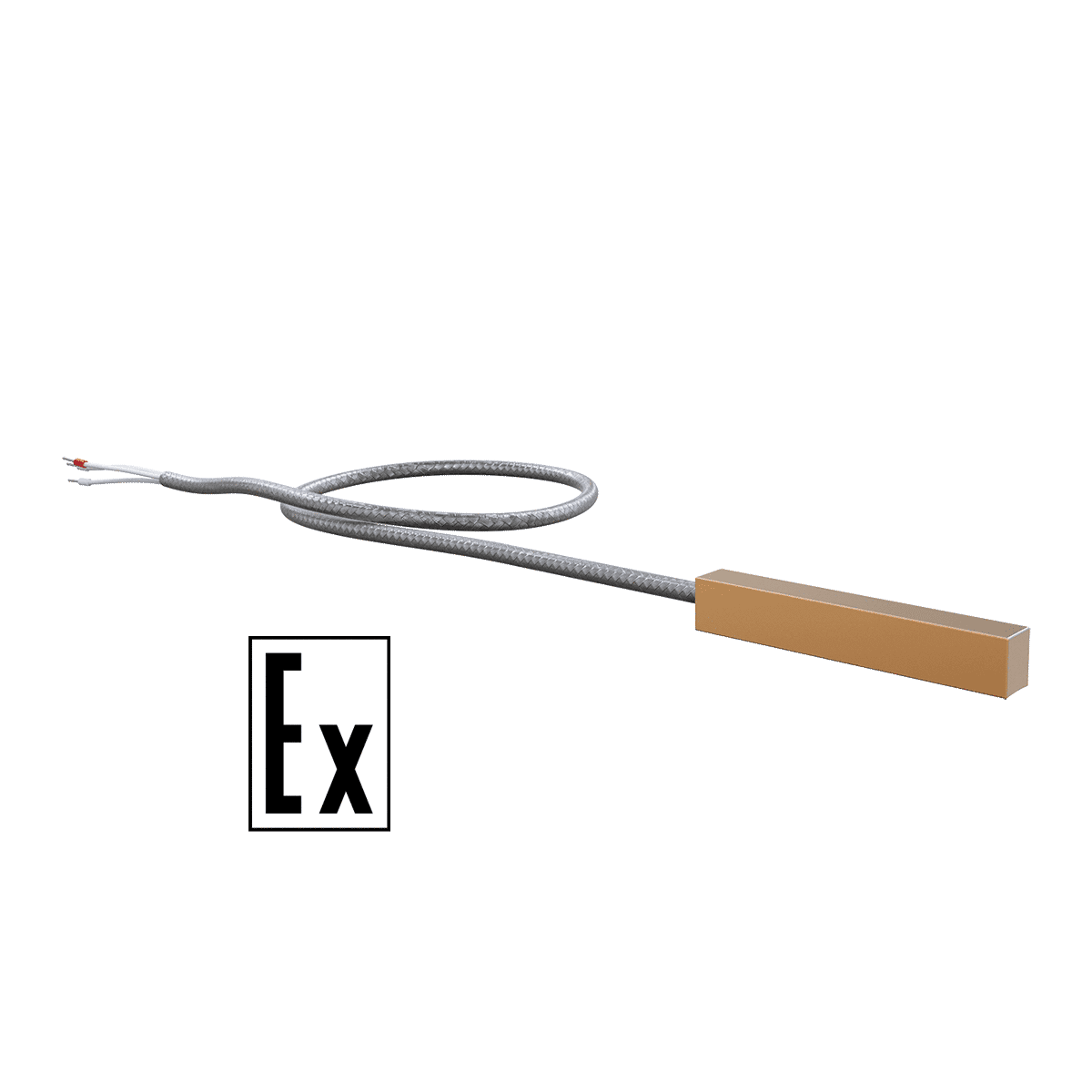

ДТСхх4 термосопротивления с кабельным выводом EXIA

Включены в реестр Минпромторг, реестровая запись 10642798 до 03.06.2028 Датчики температуры имеют вид взрывозащиты «искробезопасная электрическая цепь» и…

IP54
Защита
Минпромторг
Сертификат
Взрывозащита
Сертификат
Применяется в
ОВКТеплоснабжениеПищевоеКотельные
от1 952 ₽2 001 исполнение
Выбрать модификацию

Описание

Включены в реестр Минпромторг, реестровая запись 10642798 до 03.06.2028

Датчики температуры имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

  • Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
  • Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 30 B).
  • Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем НПТ-1К.Ех), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Стандартный срок производства – от 5 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC Т6…Т1 Ga Х

0

Датчики относятся к категории особо взрывобезопасного оборудования

Ех

Знак соответствия стандартам взрывозащиты

ia

Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

IIC

Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

Т6…Т1

Датчик может использоваться в температурных классах Т6…Т1, указанных в таблице

Ga

Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

Х

Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

Температура окружающей и контролируемой среды, не более

425 °С

275 °С

195 °С

130 °С

95 °С

80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

  • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
  • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
  • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Технические характеристики

Характеристики

ДТСхх4

Номинальная статическая характеристика (НСХ)

50М, 100М

50П, 100П

PT100, PT1000

Диапазон измеряемых температур:

- класс допуска А



–100…+250 °C

–30...+250 °C

- класс допуска В и С

–50…+150 °C

–196…+250 °C

–50...+250 °C

Температура окружающего воздуха

- для температурных классов Т5…Т1

–60…+85 °C

- для температурных классов Т6

–60…+80 °C

Условное давление

0,1…6,3 МПа (в зависимости от конструктивного исполнения)

Показатель тепловой инерции

не более 10…30 с

Сопротивление изоляции

не менее 100 МОм

Количество чувствительных элементов

1 или 2

Схема внутренних соединений проводников

2 – двухпроводная,

3 – трехпроводная,

4 – четырехпроводная

Исполнение сенсора относительно корпуса

изолированный

Длина кабельного вывода

0,2 м – стандарт до 20 м – по заказу

Тип резьбового штуцера

метрическая резьба, трубная резьба

Материал защитной арматуры

сталь 12Х18Н10Т, латунь

Степень защиты

IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184)

Средний срок службы

не менее 10 лет

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Всего: 2 001 исполнение
АртикулЦена
ДТС314-50М.В3.60/0,5.ЕХI-Т32 126 ₽
ДТС314-50М.В3.60/1.ЕХI-Т32 300 ₽
ДТС314-50М.В3.60/3.ЕХI-Т32 995 ₽
ДТС024-РТ1000.В3.30/0,2.ЕХI-Т33 091 ₽
ДТС024-РТ100.В3.30/6.ЕХI-Т64 116 ₽
ДТС024-РТ100.В3.30/20.ЕХI-Т16 507 ₽
ДТС024-50М.С3.30/3,5.ЕХI-Т42 550 ₽
ДТС024-50П.В3.30/15.ЕХI-Т48 259 ₽
ДТС024-РТ100.В3.30/1.ЕХI-Т23 262 ₽
ДТС024-РТ100.В3.30/20.ЕХI-Т66 507 ₽
ДТС024-РТ100.В3.30/8.ЕХI-Т64 458 ₽
ДТС024-РТ1000.В2.30/1.ЕХI-Т63 293 ₽
ДТС024-РТ100.В3.60/1.ЕХI-Т43 262 ₽
ДТС024-РТ100.В3.80/20.ЕХI-Т66 507 ₽
ДТС024-РТ1000.В3.30/20.ЕХI-Т46 507 ₽
ДТС024-РТ100.В4.30/3.ЕХI-Т43 695 ₽
ДТС024-100М.В3.30/5.ЕХI-Т43 294 ₽
ДТС024-РТ100.В3.30/2.ЕХI-Т33 433 ₽
ДТС024-РТ100.В3.30/7.ЕХI-Т44 287 ₽
ДТС024-РТ100.В3.30/1.ЕХI-Т43 262 ₽
ДТС024-50М.С3.30/0,5.ЕХI-Т42 037 ₽
ДТС024-50М.В3.40/10.ЕХI-Т43 660 ₽
ДТС024-50П.В3.30/15.ЕХI-Т38 259 ₽
ДТС024-РТ100.В3.30/5.ЕХI-Т43 945 ₽
ДТС024-50М.В3.30/2.ЕХI-Т42 294 ₽
ДТС024-РТ100.В3.30/4.ЕХI-Т63 775 ₽
ДТС024-РТ100.А4.30/3.ЕХI-Т24 313 ₽
ДТС024-РТ100.В3.30/3.ЕХI-Т33 604 ₽
ДТС024-РТ100.В3.30/6.ЕХI-Т44 116 ₽
ДТС024-РТ100.В3.30/10.ЕХI-Т64 799 ₽
ДТС024-РТ100.В3.30/1.ЕХI-Т13 262 ₽
ДТС024-РТ100.В3.30/1,2.ЕХI-Т63 296 ₽
ДТС024-50М.В3.30/5.ЕХI-Т42 806 ₽
ДТС024-50М.В3.30/3.ЕХI-Т42 464 ₽
ДТС024-РТ100.В3.30/2.ЕХI-Т43 433 ₽
ДТС024-РТ100.В3.30/4.ЕХI-Т43 775 ₽
ДТС024-100М.В3.30/3.ЕХI-Т42 952 ₽
ДТС024-50М.В3.30/1.ЕХI-Т42 123 ₽
ДТС024-100П.В3.30/10.ЕХI-Т27 808 ₽
ДТС024-50М.В3.30/15.ЕХI-Т44 514 ₽
ДТС024-100П.В3.30/20.ЕХI-Т69 516 ₽
ДТС024-50М.В3.30/10.ЕХI-Т43 660 ₽
ДТС024-50М.В3.30/0,2.ЕХI-Т41 952 ₽
ДТС024-РТ100.В3.30/3.ЕХI-Т63 604 ₽
ДТС024-РТ100.В3.30/4.ЕХI-Т33 775 ₽
ДТС024-РТ100.В3.30/0,2.ЕХI-Т43 091 ₽
ДТС024-50М.В3.30/3.ЕХI-Т22 464 ₽
ДТС024-РТ100.В3.30/20.ЕХI-Т46 507 ₽
ДТС024-РТ100.В3.30/1.ЕХI-Т33 262 ₽
2ДТС024-РТ100.А3.30/0,2.ЕХI-Т15 929 ₽
Показано 50 из 2 001 исполнения
