ДТСхх5М.RS термосопротивления с цифровым интерфейсом RS-485

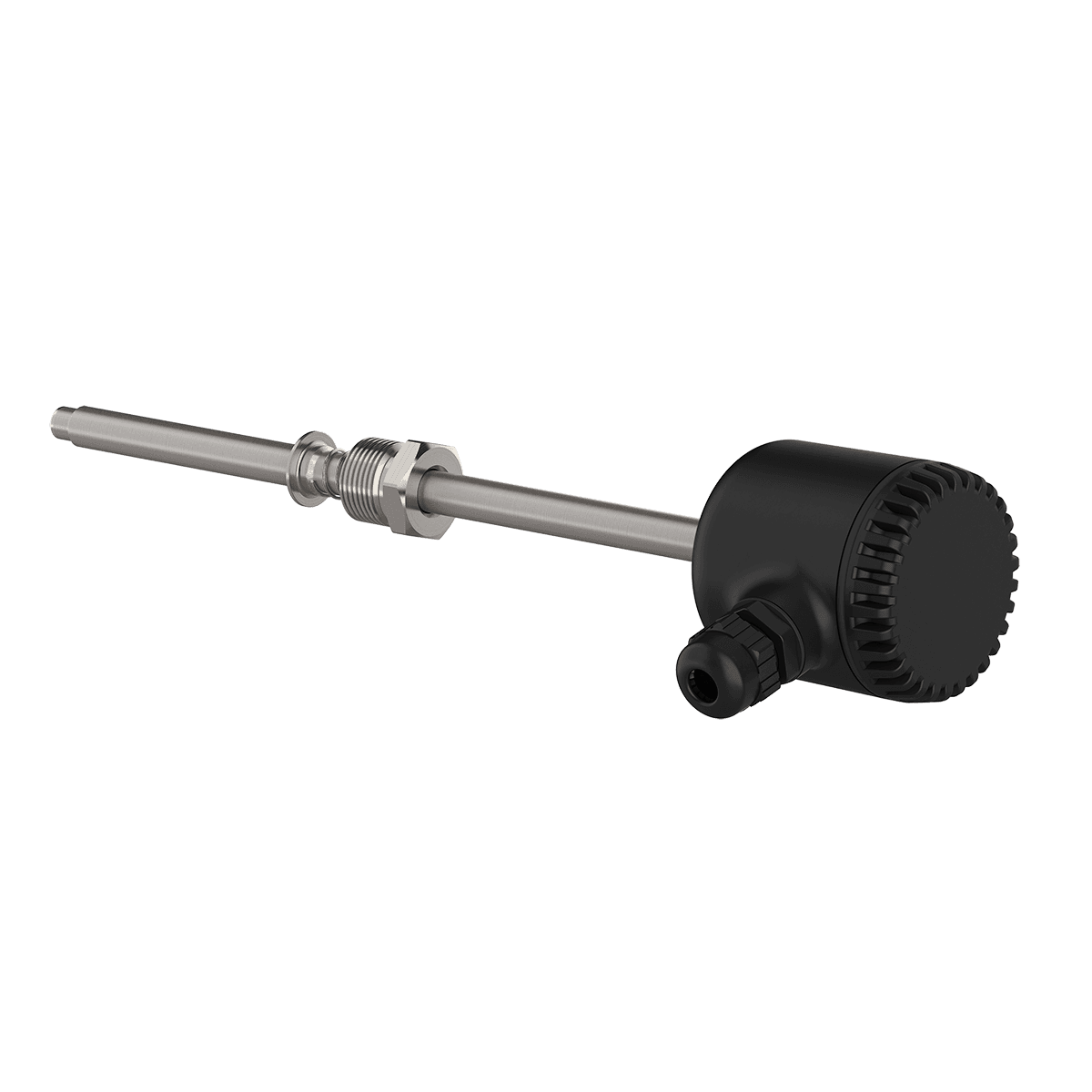

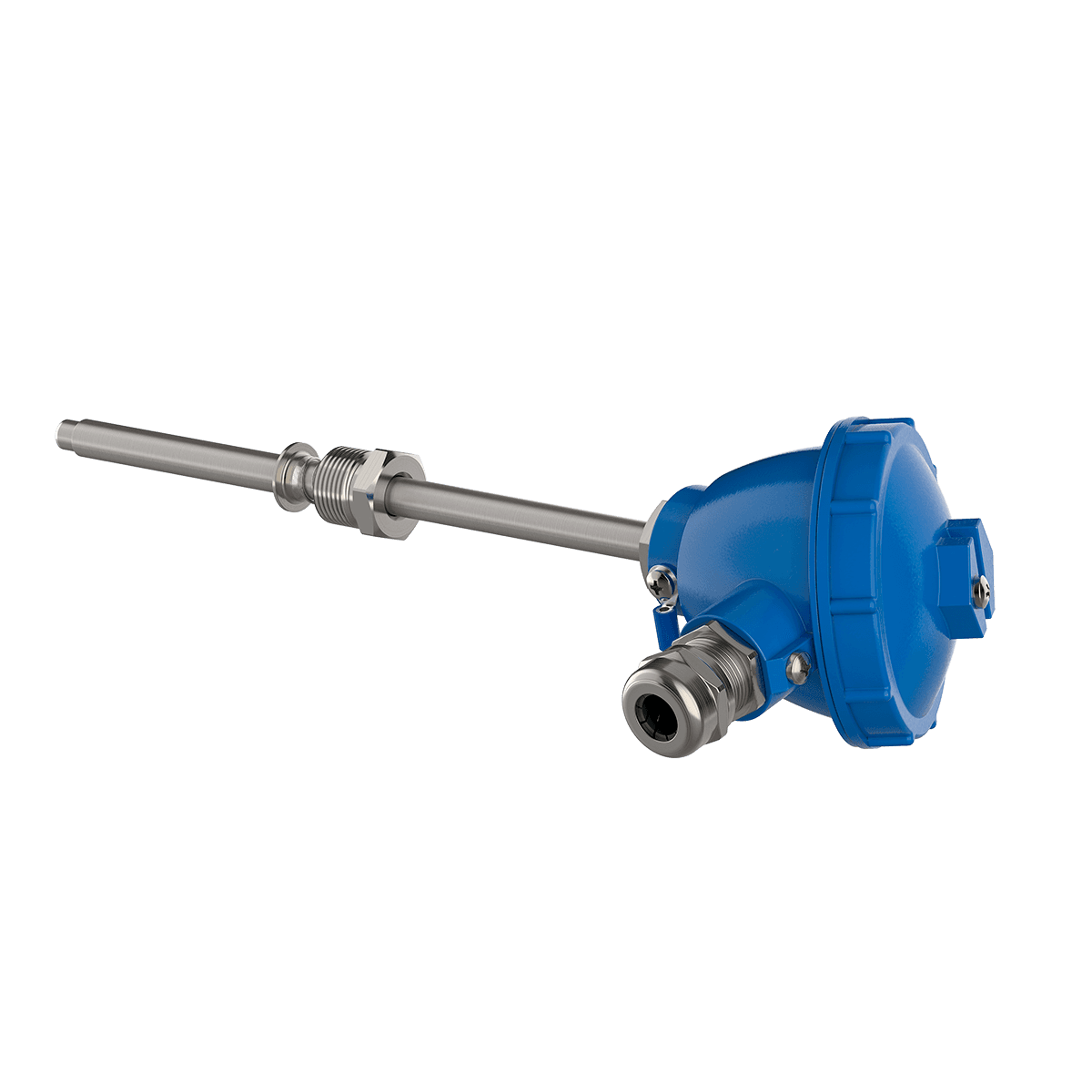

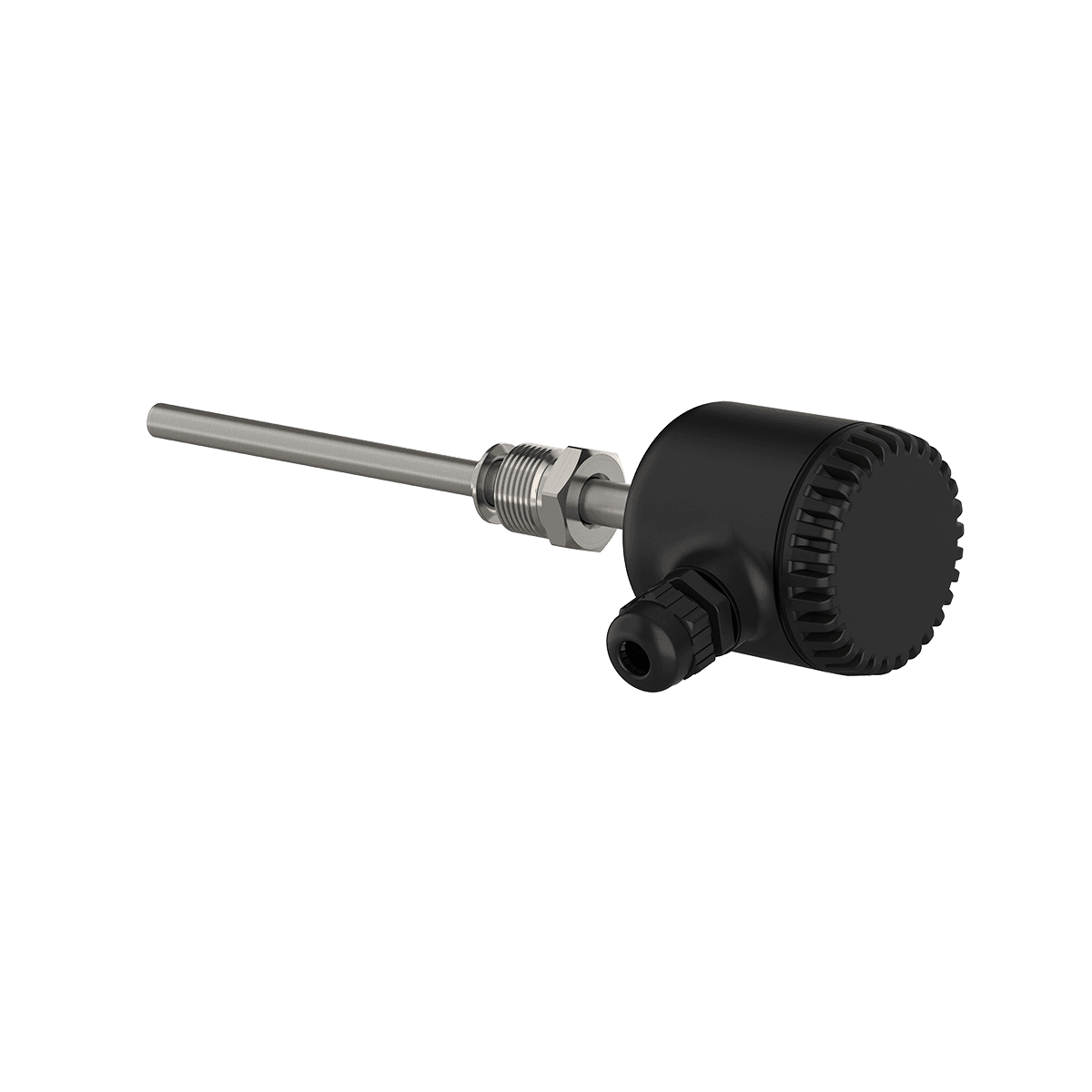

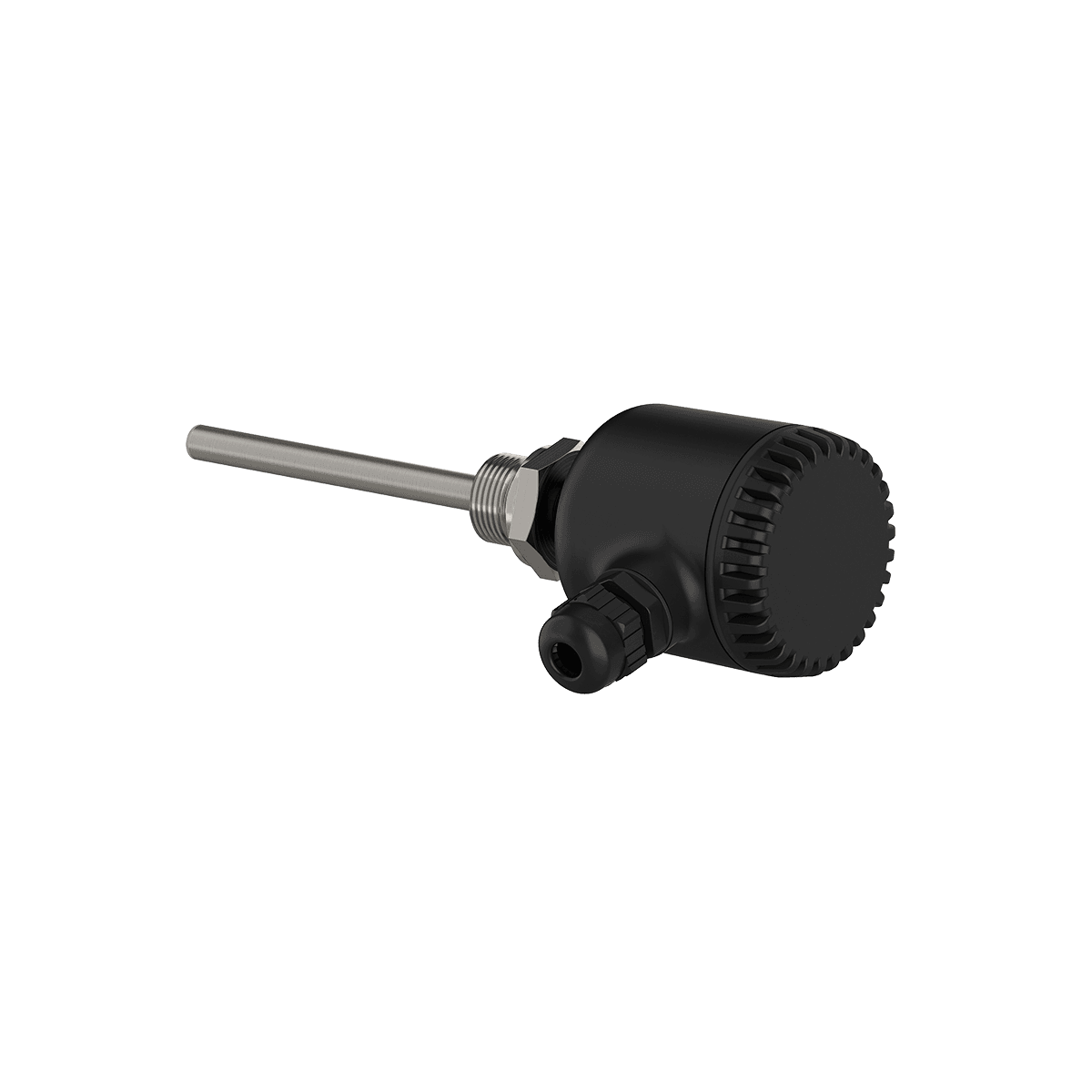

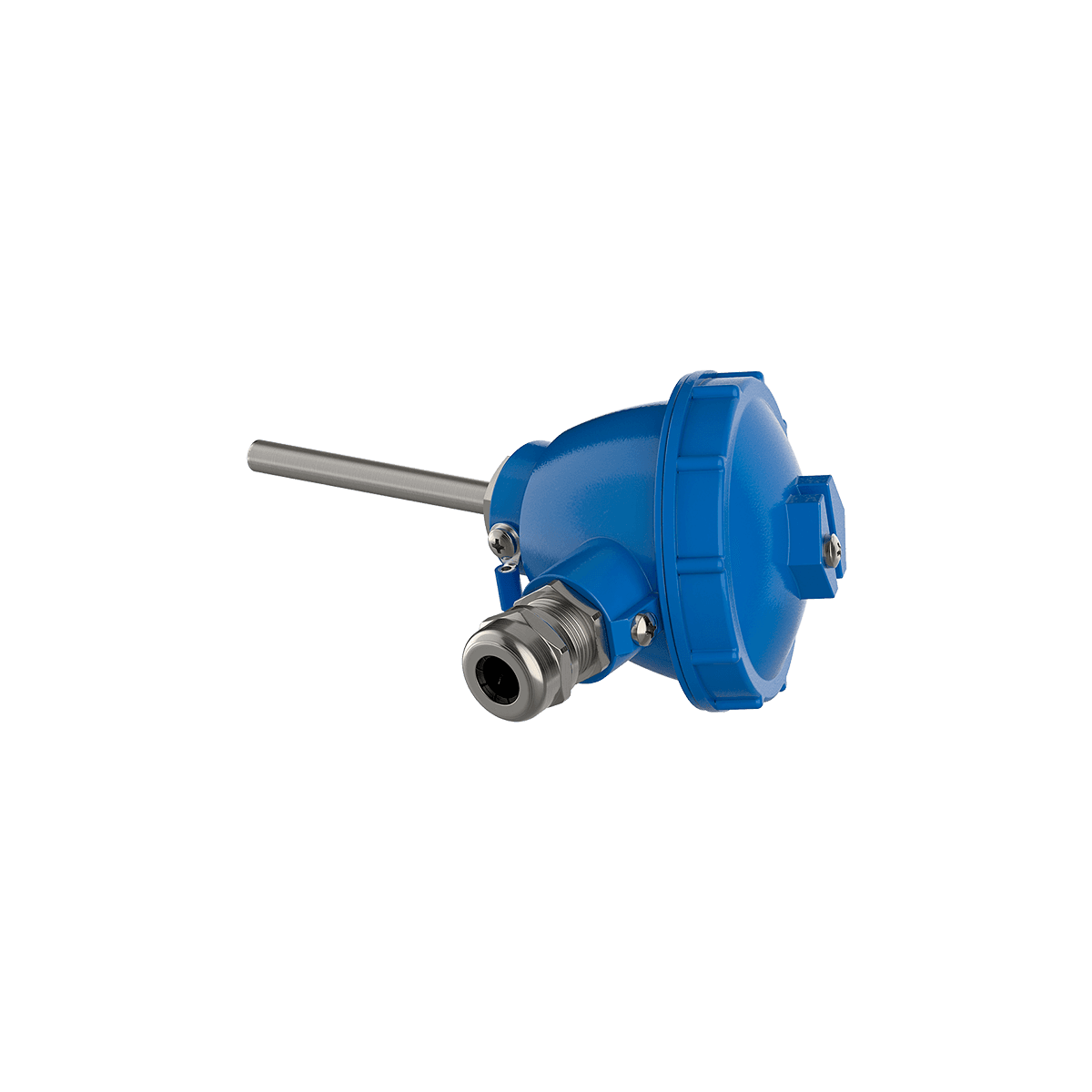

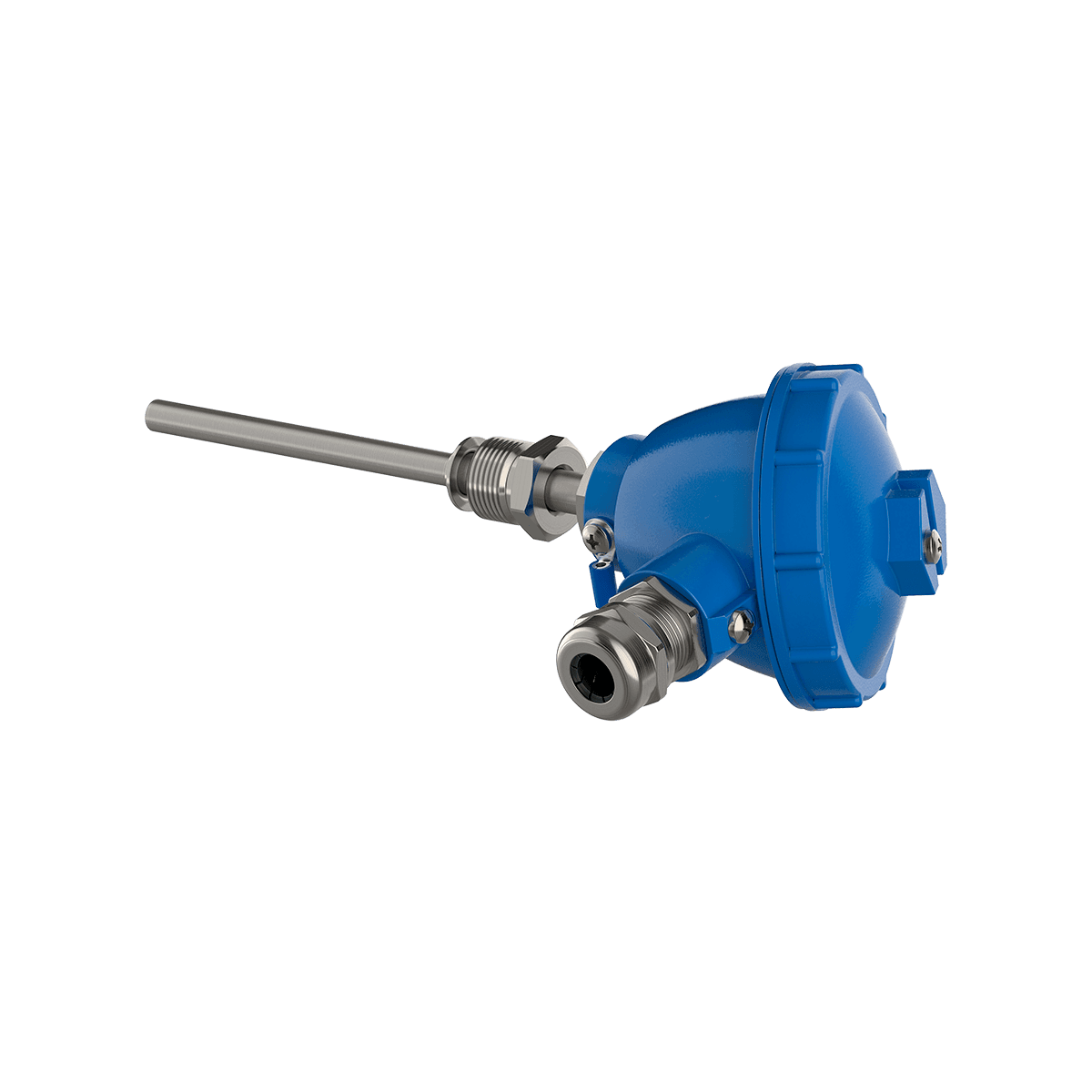

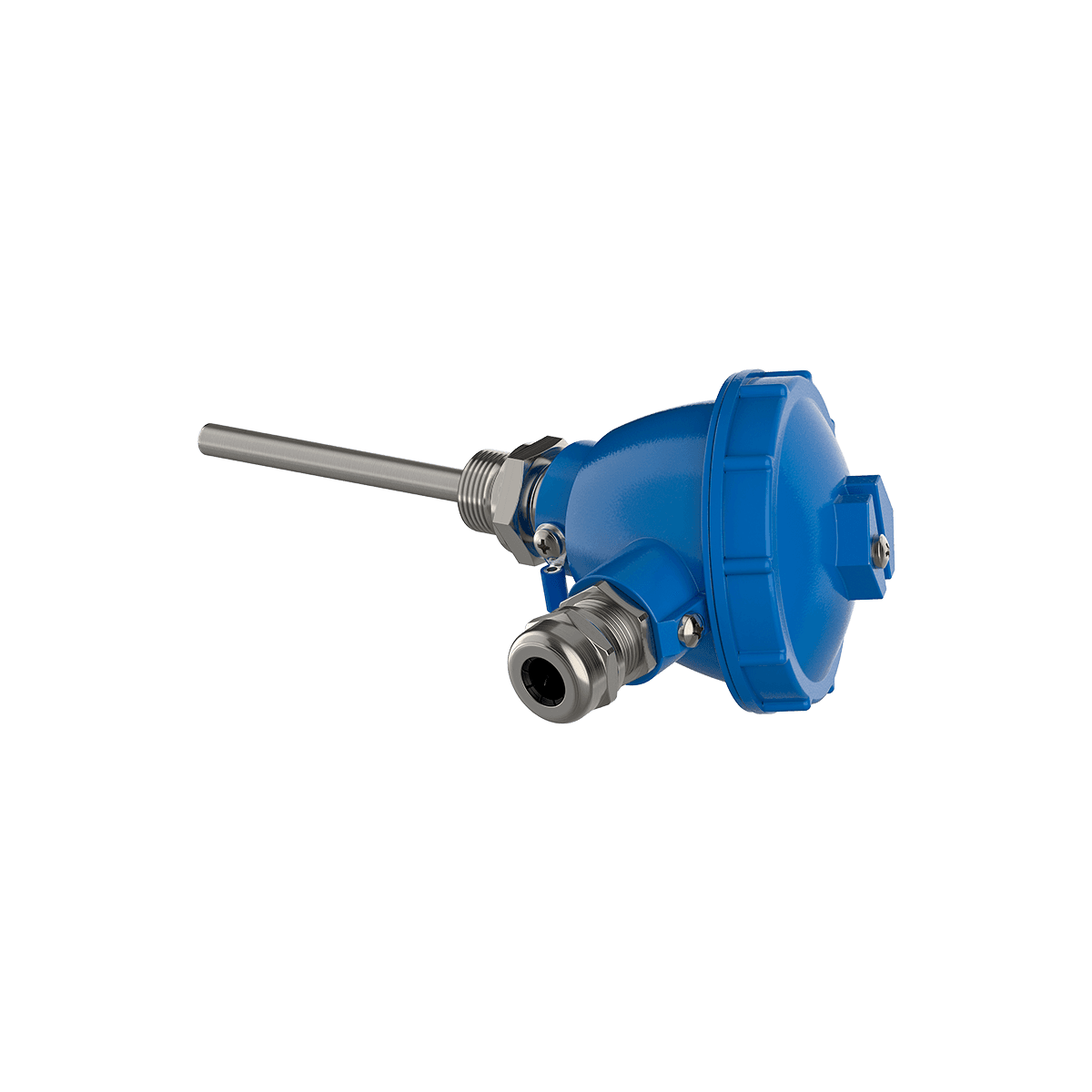

Конструктивное исполнение

 Модель

 Параметры

Длина монтажной части L*, мм

015

 D = 8 мм

80, 100, 120,

160, 200, 250,

320, 400, 500,
 630, 800, 1000,

1250, 1600, 2000

025

 D = 10 мм

515

D=6 мм

Подвижный штуцер

035

D = 8 мм, M = 20×1,5 мм**, S = 22 мм

60, 80, 100,

120,160, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

045

D = 10 мм, M = 20×1,5 мм**, S = 22 мм

145

D = 6 мм, M = 20×1,5 мм**, S = 22 мм

Подвижный штуцер

Подвижный штуцер

055

D = 10 мм, M = 20×1,5 мм**, S = 22 мм

80, 100, 120,

160, 200, 250,

320, 400, 500,

630, 800, 1000,

1250, 1600, 2000

065

D = 8 мм, M = 20×1,5 мм**, S = 27 мм

60, 80,

100, 120,

160, 180, 200,

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

075

D = 10 мм, M = 20×1,5 мм**, S = 27 мм

085

D = 10 мм, M = 27×2 мм**, S = 32 мм

Подвижный штуцер

095

D = 10 мм, D1 = 18 мм, M = 20×1,5**, S = 22 мм

105

D = 8 мм, M = 20×1,5 мм**, S = 27 мм

505

D=6 мм, M=20×1,5 мм**, S=27 мм

325

Датчик может крепиться на трубопровод диаметром от 80 до 100 мм.

См. ниже «Особенности монтажа ДТС325М»

50, 80,

100, 120

405

D = 5 мм

80, 100, 120,

160, 200, 250,

320

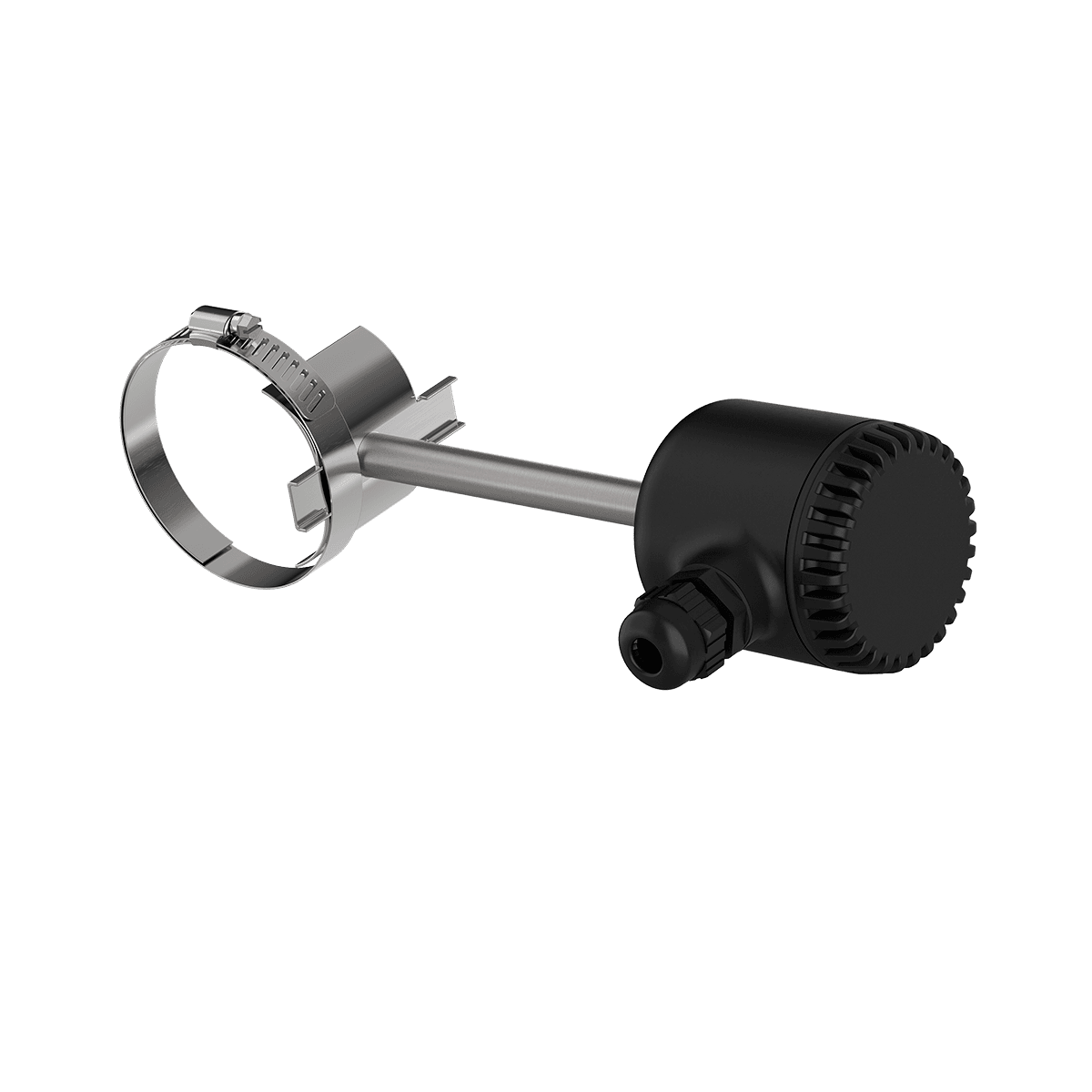

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:

1. Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
2. Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
3. Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Рекомендации по монтажу ДТС405М:

1. Фланец в комплекте. Датчик крепится к стенке воздуховода прямоугольного сечения с помощью фланца, входящего в комплект поставки с датчиков.
2. Выбор глубины погружения. Фланец свободно перемещается по длине штока датчика и фиксируется с помощью крепежного винта на требуемом расстоянии от коммутационной головки.

Под НПЦ-1

Металлическая

Кабельный ввод М16×1,5

Датчик

Максимальный диапазон измерений, °С

Пределы допускаемой основной приведенной погрешности, %

ДТС-50М, ДТС-100М

-50...+180

±0,5; ± 1,0

ДТС-PT100, ДТС-100П

-50…+300

± 0,25

-50…+500

± 0,5

ДТС125М

-40…+85

± 1,0

Номинальное значение напряжения питания (постоянного тока)

24 В

Диапазон допустимых напряжений питания (постоянного тока)

10...42 В

Потребляемая мощность, не более

1 Вт

Защита от смены полярности напряжения питания

есть

Гальваническое разделение цепи питания от цепи ЧЭ

Нет

Гальваническое разделение цепи питания от цепи интерфейса RS-485

есть, до 500 В

Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более

10 мин

Интерфейс связи RS-485

Скорости обмена

9600, 14400, 19200, 38400, 57600, 115200 бит/с

Протокол связи

Modbus RTU

Режим работы в сети

Slave

Входное сопротивление

96 кОм (1/8 от стандартной нагрузки)

Характеристики конструкции

Показатель тепловой инерции, не более

20...40 с

Номинальное давление (не более) защитной арматуры с диаметром погружной части:

- до 6 мм

0,4 МПа

- 6 мм

0,6 МПа

- от 8 до 12 мм

10,0 МПа

- 12 мм и более

16,0 МПа

Степень защиты (по ГОСТ 14254):

– корпус с пластмассовой коммутационной головкой;

IP 54

– корпус с металлической коммутационной головкой и ДТС125М

IP 65

Кабельный ввод (максимальный диаметр подключаемого кабеля):

- для пластмассовой коммутационной головки

М16×1,5 (ø10 мм);

- для пластмассовой коммутационной головки ДТС125М.RS;

М16×1,5 (ø6 мм);

- для металлической коммутационной головки

М20×1,5 (ø10 мм)

Характеристики надежности

Средняя наработка на отказ, не менее

50 000 ч

Средний срок службы, не менее

12 лет

Время непрерывной работы

круглосуточно
