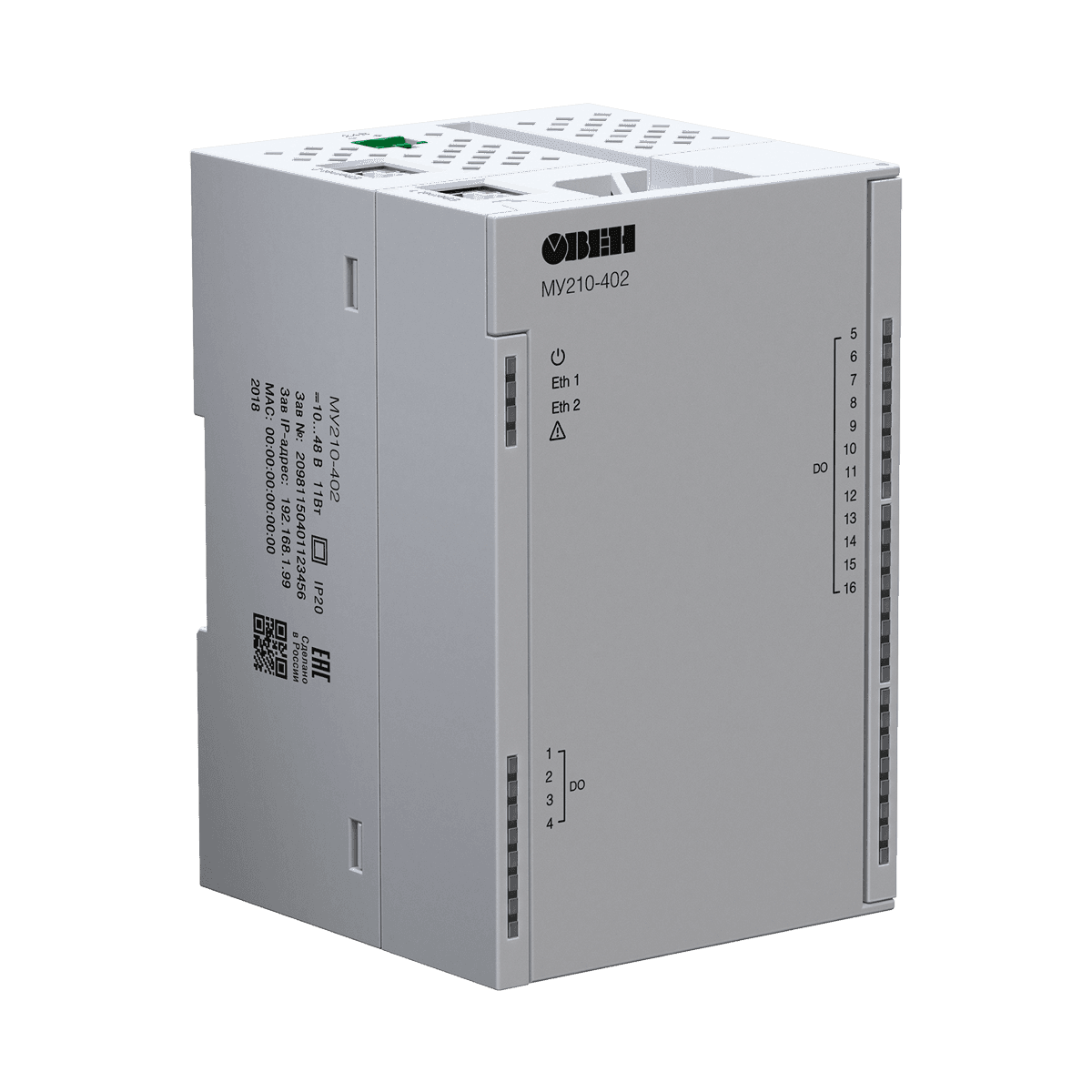

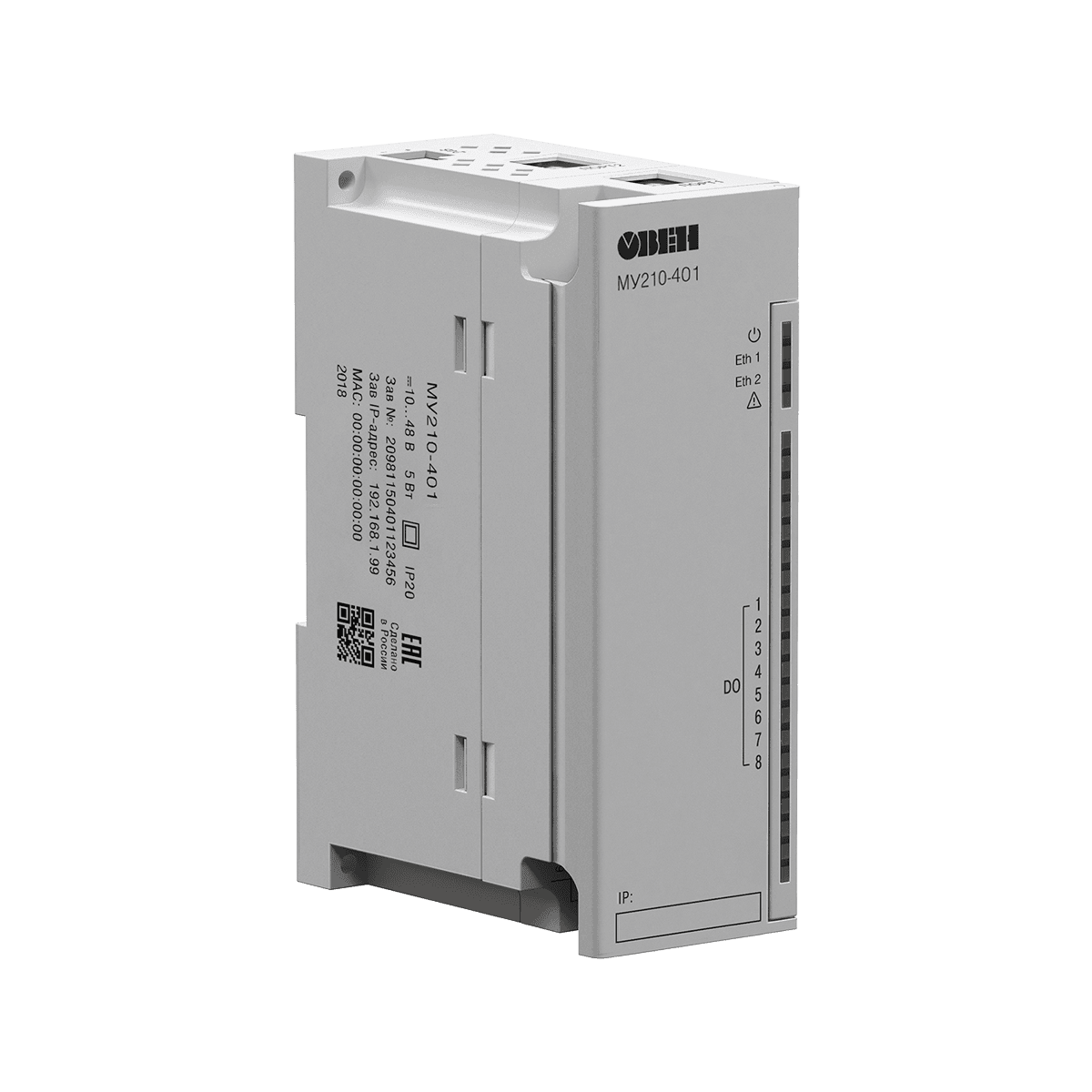

ОВЕН МУ210-4хх
МУ210-4хх модули дискретного вывода (DO)
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных…
IP20
Защита
250 В
Питание
−40 °C
Температура
Применяется в
АСУ ТППромышленностьДиспетчеризация
от13 969 ₽4 исполнения
Выбрать модификациюОписание
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений) |
Особенности
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-412)

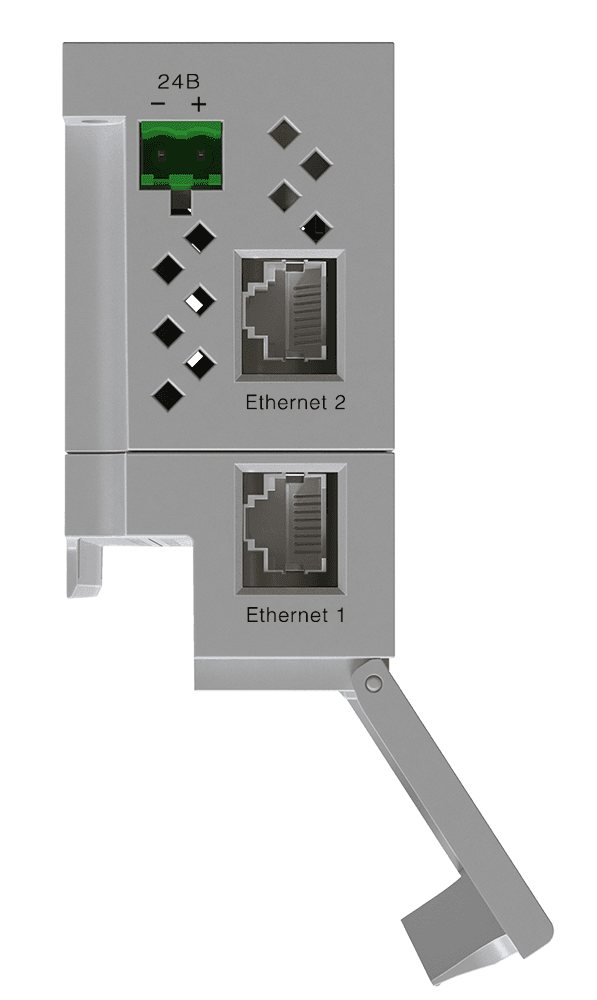

- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud

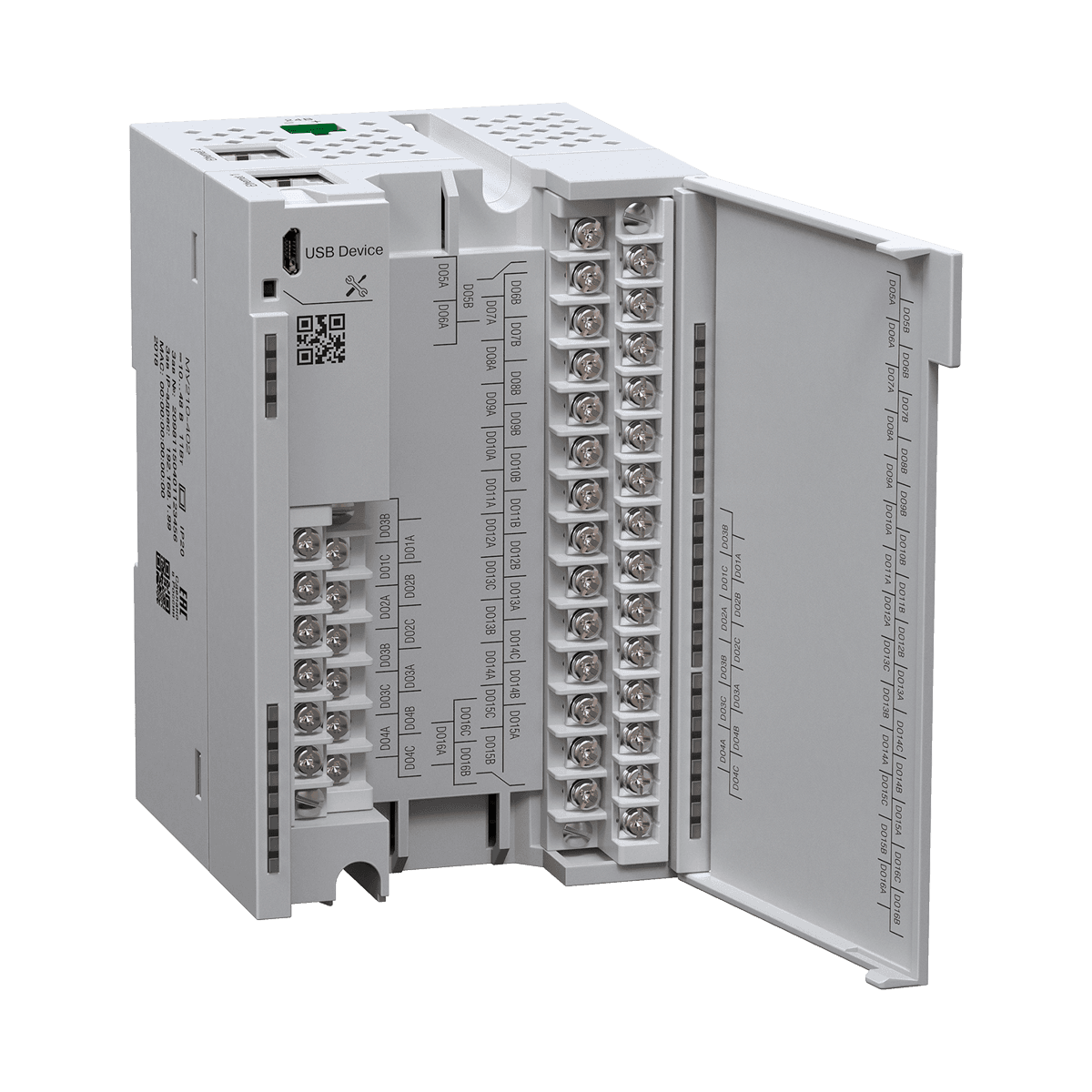

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Технические характеристики
| Модификация | МУ210-401 | МУ210-402 | МУ210-403 | МУ210-412 | |
| Выходы | |||||
| Количество выходов | 8 DO | 16 DO | 24 DO | 24 DO | |
| Тип выходов | электромагнитное реле | транзисторный ключ | |||
| Характеристики дискретных выходов (DO) | |||||
| Гальваническая развязка выходов | поканальная, кроме 1 и 2 DO | поканальная | попарная: DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24 поканальная: DO9...DO16 | – | |
| Электрическая прочность | 1780 В | – | |||
| Режим работы | переключение логического состояния генерация ШИМ сигнала | переключение логического сигнала генерация низкочастотного ШИМ сигнала генерация высокочастотного ШИМ сигнала (только первые 8 выходов) генерация заданного количества импульсов (только первые 3 выхода) | |||
| Режим включения выхода | – | Верхний ключ (DO9…DO24) | Верхний и нижний ключи (DO1…8) | ||
| Максимальный ток коммутации | 5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) 3 А (при постоянном напряжении не более 30 В) | 0,4 А | 0,15 А | ||
| Максимальное напряжение питания выходов | 250 В переменного напряжения 30 В постоянного напряжения | 10…36 В | |||
| Время включения | 15 мс | – | |||
| Время выключения | 15 мс | – | |||
| Контроль обрыва нагрузки | нет | нет | |||
| Максимальная частота ШИМ | 1 Гц | 1 Гц | 60000 Гц | ||
| Минимальная длительность импульса ШИМ | 50 мс | 1 мс | 5 мкс | ||
| Питание | |||||
| Напряжение питания | =10…48 (номинальное =24) В | ||||
| Потребляемая мощностьпри питании =24 В | не более 6 Вт | не более 9 Вт | не более 4 Вт | ||
| Защита от переполюсовки | есть | ||||
| Тип питания часов реального времени | батарея CR2032 | ||||
| Общие параметры | |||||
| Габаритные размеры | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм | (82×124×83) ±0,5 мм | ||
| Степень защиты | IP20 | ||||
| Монтаж | на DIN-рейку / на стену | ||||
| Средний срок службы | 10 лет | ||||
| Масса | не более 0,4 кг | не более 0,6 кг | не более 0,6 кг | ||
| Flash-память (архив) | |||||
| Максимальный размер файла архива | 2 кб | ||||
| Максимальное количество файлов архива | 1000 | ||||
| Минимальный период записи | 10 сек | ||||
| Часы реального времени | |||||
| Погрешность хода | |||||
| - при температуре +25 °С | не более 1 секунды в сутки | не более 3 секунды в сутки | |||
| - при температуре -40 °С | не более 3 секунд в сутки | не более 10 секунд в сутки | |||
| Тип питания | батарея CR2032 | ||||
| Время работы часов реального времени на одной батарее | 6 лет | ||||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -40…+55 °С | ||||
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % | ||||
Документация
Модификации и цены
Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Всего: 4 исполнения
| Артикул | Цена | |
|---|---|---|
| МУ210-401 | 13 969 ₽ | |
| МУ210-402 | 20 374 ₽ | |
| МУ210-403 | 29 463 ₽ | |
| МУ210-412 | 23 715 ₽ |
