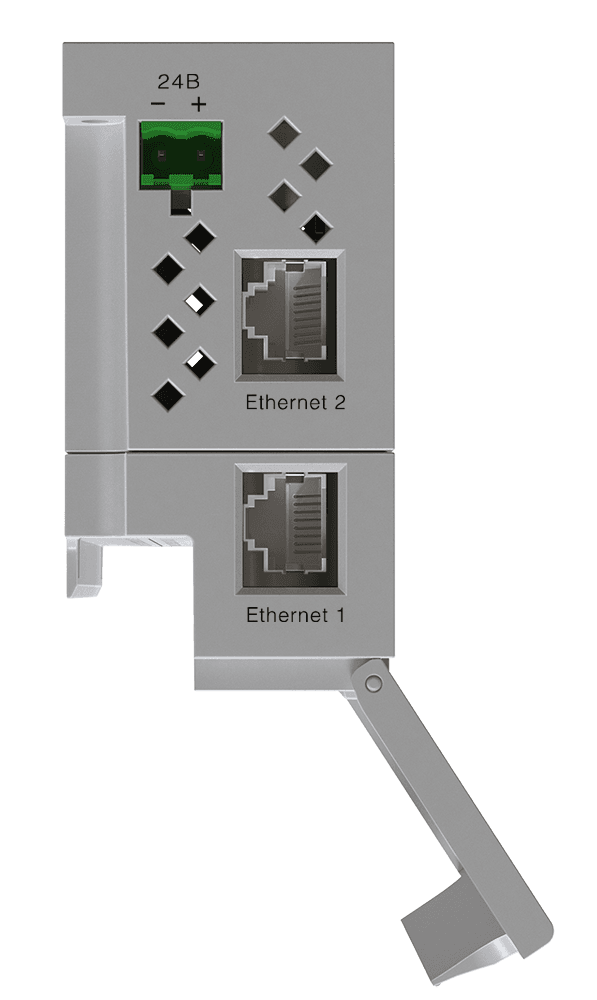

МВ210-2хх модули дискретного ввода (DI)

Коммуникационные возможности

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbit

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet (RJ-45)

Поддерживаемые протоколы

Modbus TCP (до 4-х одновременных соединений)

MQTT

SNMP

NTP

Модификация

МВ210-202

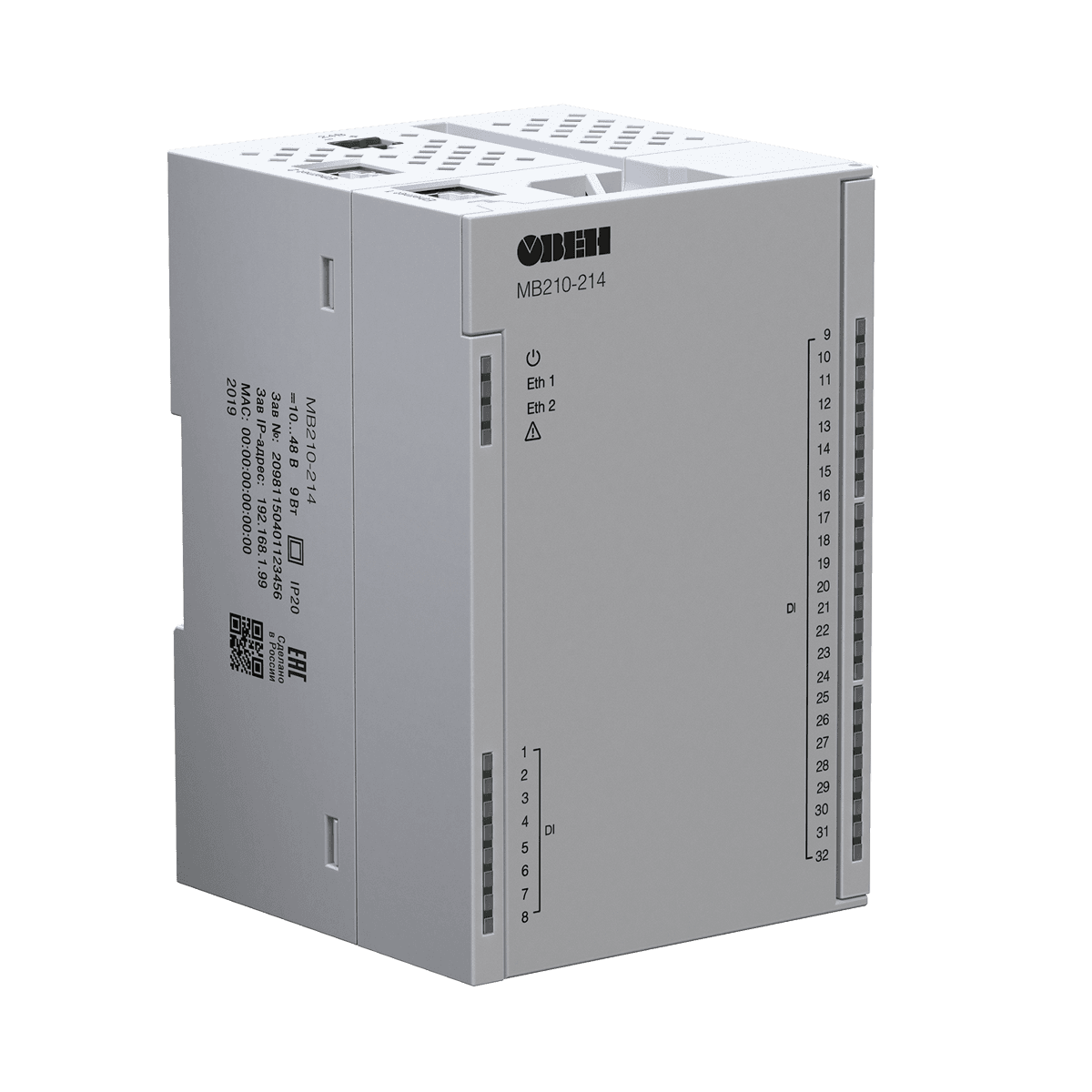

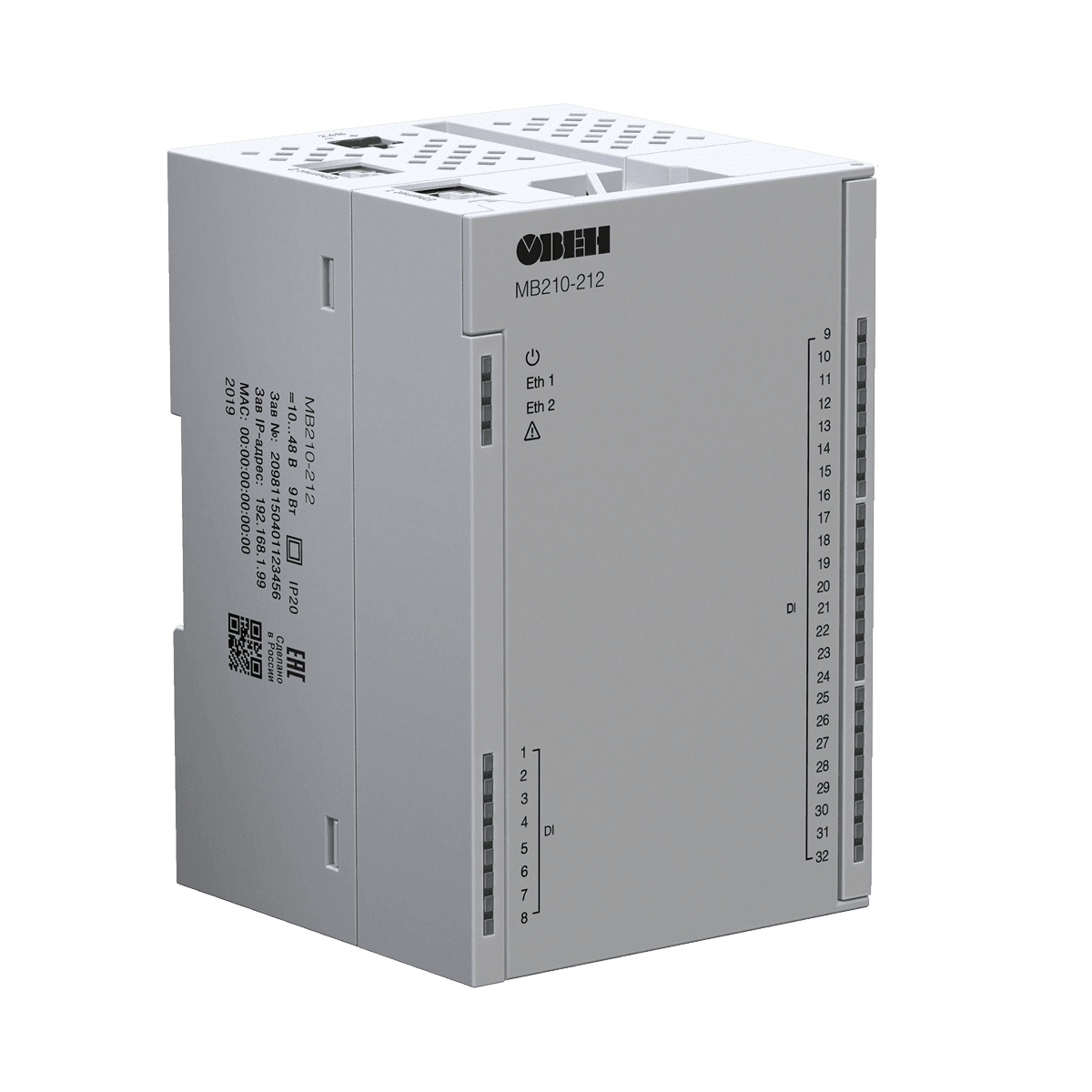

МВ210-212

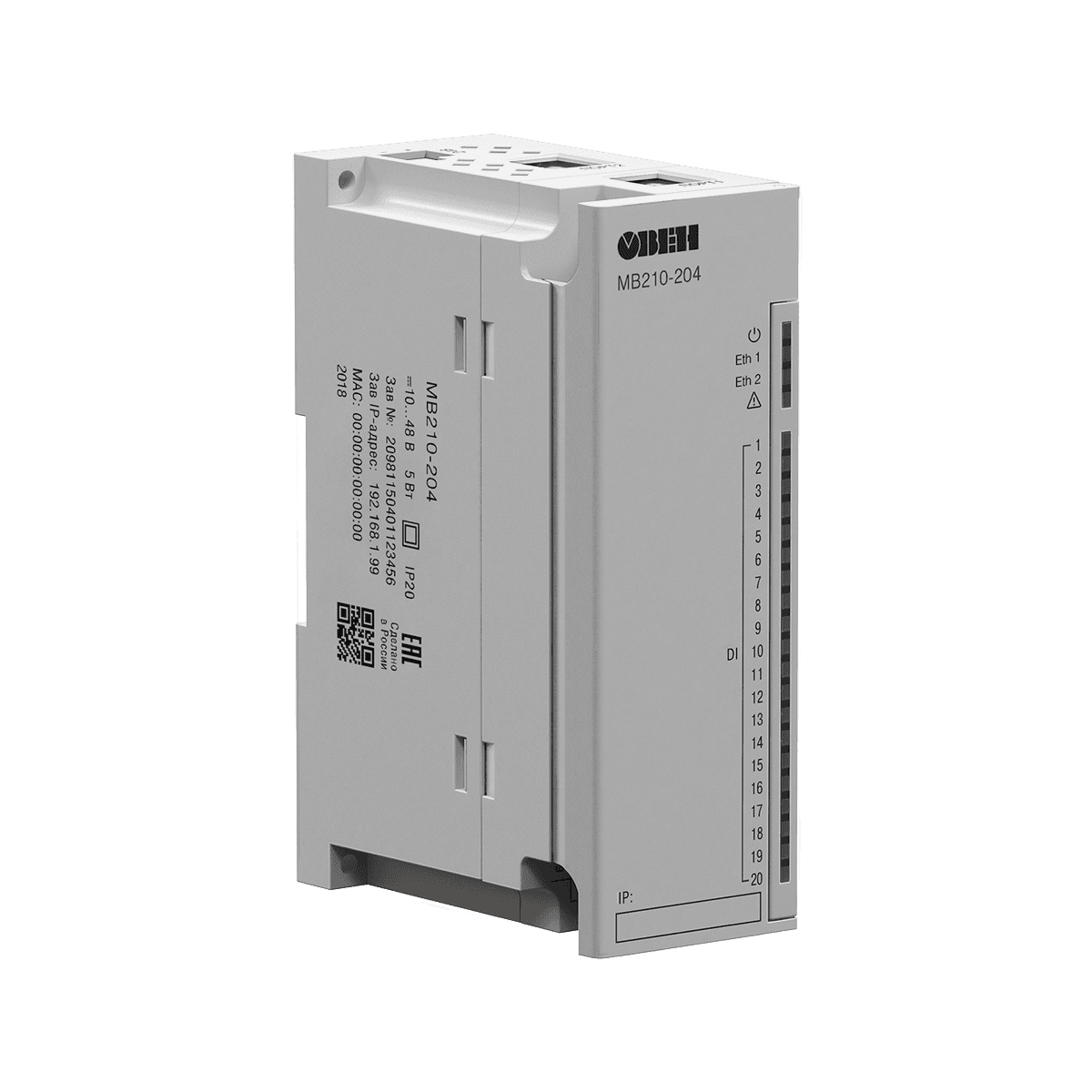

МВ210-204

МВ210-214

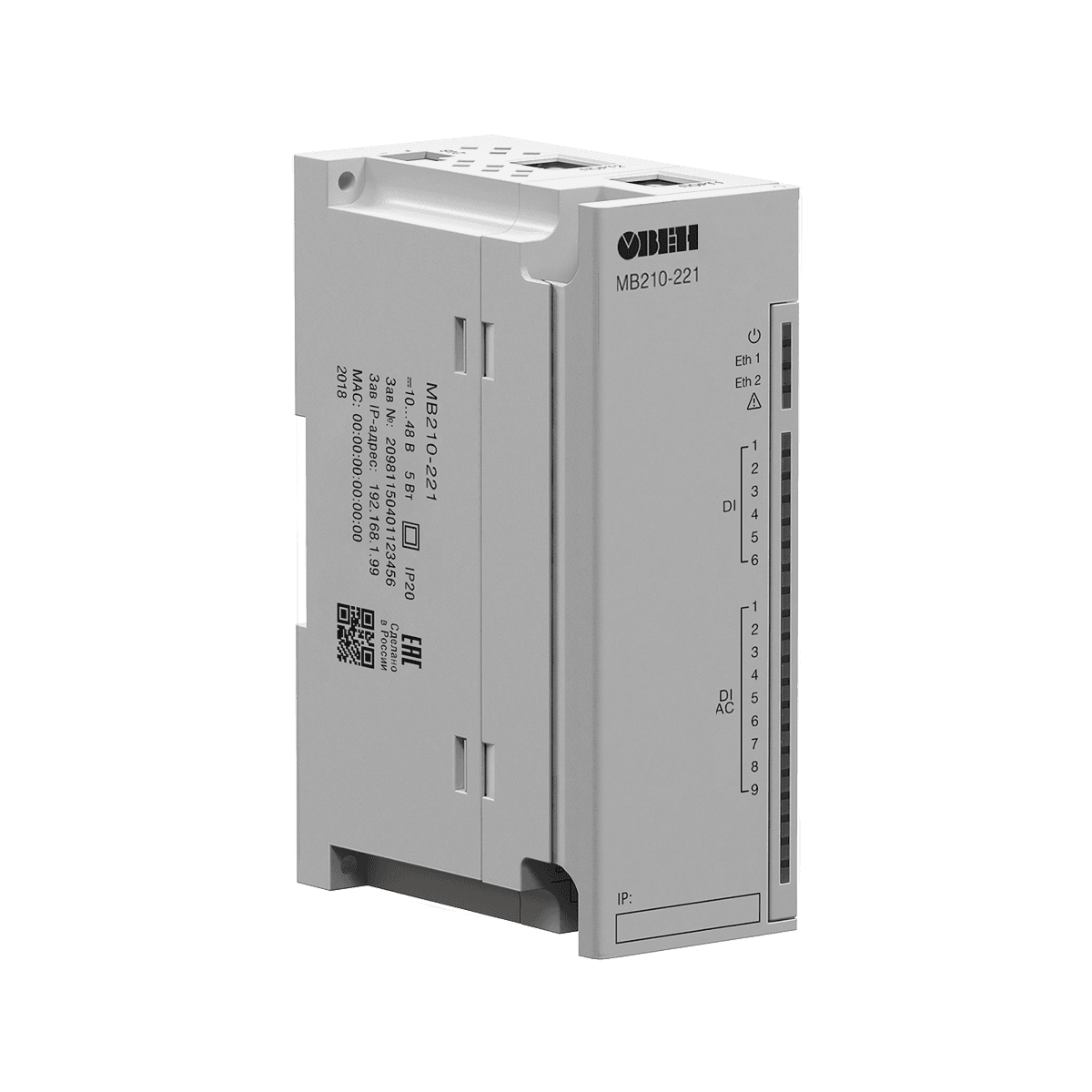

МВ210-221

Входы

Количество входов

20 DI

32 DI

20 DI

32 DI

9 + 6 DI

Тип входов

• контактный датчик (требует внешнего питания =24 В)

• датчик n-p-n или p-n-p типа

• «сухой контакт» (не требует внешнего питания)

• датчик n-p-n типа

• ~230 В

• «сухой контакт» (не требует внешнего питания)

• датчик n-p-n типа

Характеристики дискретных входов (DI)

Гальваническая развязка входов

–

Режимы работы

• определение логического уровня

• подсчет числа высокочастотных импульсов (только 1 – 8 DI)

• измерение частоты (только 1 – 8 DI)

• обработка сигналов энкодера (до 3-х AB энкодеров)

• определение логического уровня

• подсчет числа импульсов

Для сигналов ~230 В:

• определение наличия или отсутствия напряжения в сети

• диагностика обрыва фазы в трехфазной сети

• контроль чередования фаз

• подсчет наработки (моточасов)

• счетчик количества включений напряжения

• время последнего включения и выключения напряжения на входе

Для сигналов «сухой контакт»:

• определение логического уровня

• подсчет числа импульсов

Макс. частота входного сигнала

определение логического уровня

400 Гц

подсчет числа импульсов

100 кГц (только 1 – 8 DI)

400 Гц

измерение частоты

100 кГц (только 1 – 8 DI)

–

обработка сигналов энкодера

100 кГц

–

Мин. длительность импульса

5 мкс (1 – 8 DI)

1 мс

1 мс

(9 – 20 DI)

1 мс

(9 – 32 DI)

Напряжение питания входов

24±3

24±3 В для транзисторных ключей

Для «сухих контактов» питание не требуется!

Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу

–

не более 100 Ом

Ток «логической единицы»

не более 5,5 мА

–

Ток «логического нуля»

не более 1,2 мА

–

Напряжение «логической единицы»

9…30 В

–

Напряжение «логического нуля»

0…6 В

–

Питание

Напряжение питания

=10…48 (номинальное =24) В

Потребляемая мощность,

не более

4 Вт при

питании

=24 В

9 Вт при питании

=24 В

4 Вт при питании

=24 В

9 Вт при питании

=24 В

5 Вт при питании =24 В

Защита от переполюсовки

есть

Тип питания часов реального времени

батарея CR2032

Конструктивное исполнение

Габаритные размеры

(42×124×83) ±1 мм

(82×124×83) ±0,5 мм

(42×124×83) ±1 мм

(82×124×83) ±0,5 мм

(42×124×83) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса, не более

0,4 кг

0,6 кг

0,4 кг

0,6 кг

0,4 кг

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %
