МВ110 модули дискретного ввода (DI)

Серия МВ110

Статус

МВ110-16Д H/W v2.0

1 сентября 2022 года проведено обновление

МВ110-16ДН H/W v2.0

МВ110-8ДФ H/W v2.0

МВ110-32ДН H/W v2.0

1 марта 2024 года проведено обновление

Параметр

Мх110 H/W v2.0

Мх110

ПО для настройки

OWEN Configurator (Modbus RTU)

Конфигуратор Мx110 (ОВЕН)

Поддерживаемые протоколы

Modbus RTU/ASCII, ОВЕН

Modbus RTU/ASCII, ОВЕН, DCON

Счётчики импульсов дискретных входов

Энергозависимые

Энергонезависимые

Восстановление заводских настроек

Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON

Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON

Режим «жесткой логики» для модулей ввода/вывода

Нет

Да

Поддерживаемые функции записи по протоколу Modbus

0x10

0x10, 0x0F

Доступ к сетевым параметрам по протоколу Modbus

Да

Нет

Mx110 H/W v2.0

OWEN Configurator (перейти)

Mx110

Конфигуратор Мx110 (скачать)

Модификация

МВ110-224.16Д

МВ110-224.16ДН

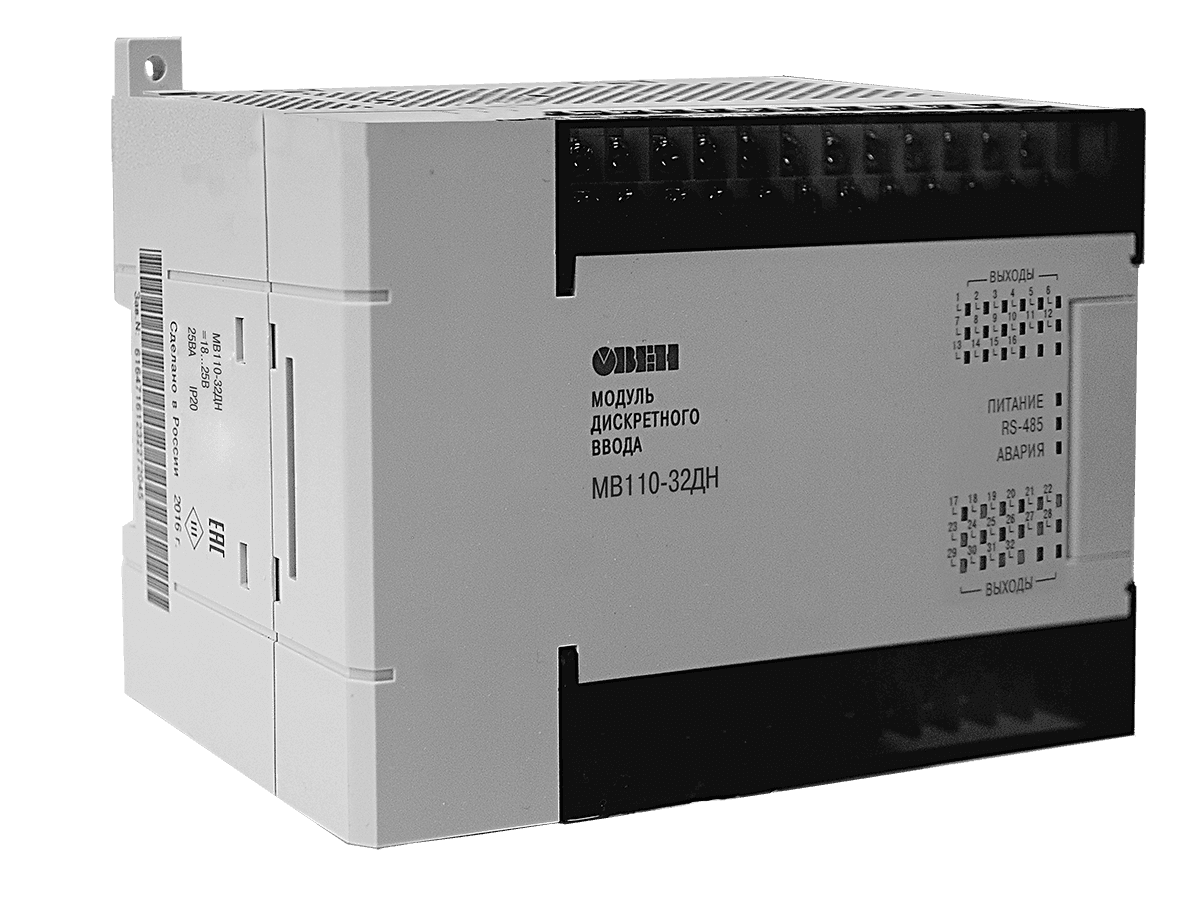

МВ110-24/220.32ДН

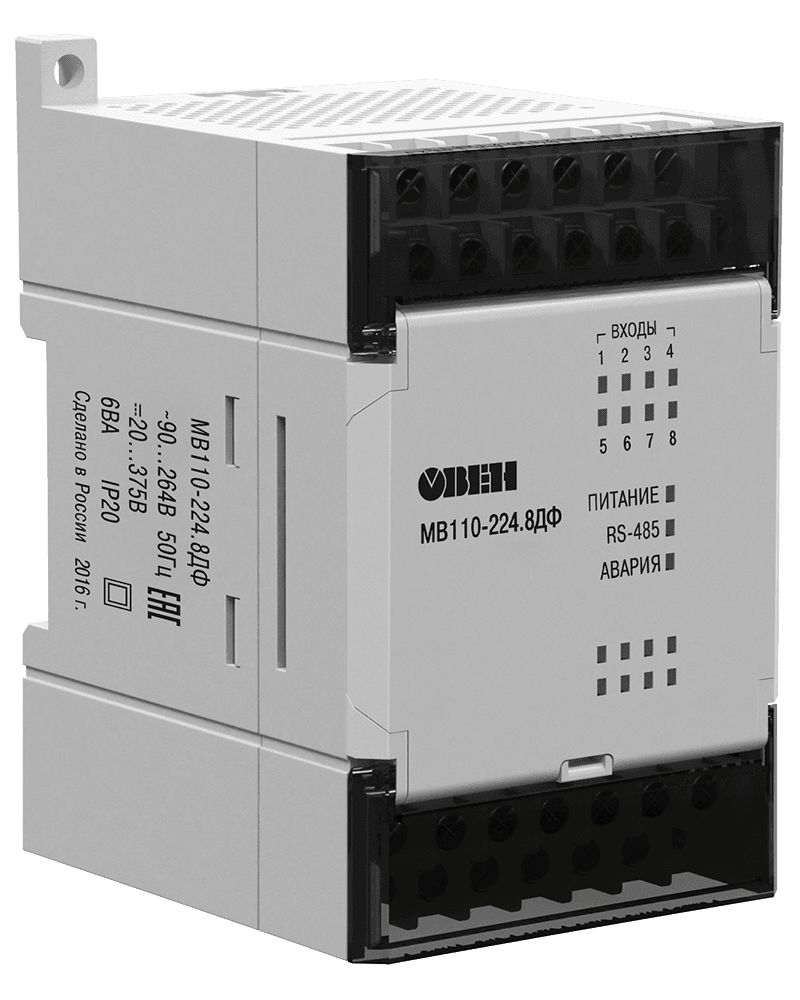

МВ110-224.8ДФ

Входы

Количество входов

16 DI

16 DI

32 DI

8 DI

Типы поддерживаемых сигналов

• «сухой контакт» (не требует внешнего питания)
• датчик n-p-n типа

• контактный датчик (требует внешнего питания =24 В)
• датчик n-p-n  и p-n-p типа

сигнал ~230 В или =230 В

Характеристики дискретных входов (DI)

Гальваническая развязка входов

–

групповая (по 4 входа)

поканальная

Электрическая прочность изоляции

–

1500 В

Макс. частота входного сигнала

1 кГц

–

Мин. длительность входного сигнала

0,5 мс (скважность 2 для частоты 1 кГц)

–

Напряжение питания входов (внешний источник)

24 ±3 В для транзисторных ключей

Для «сухих контактов» питание не требуется!

24 ±3 В

–

Макс. входной ток

не более 7 мА

не более 8,5 мА (при напряжении входа =27 В)

–

Суммарное сопротивление внешнего контакта и линии подключения

не более 100 Ом

–

Ток «логической единицы»

не менее 4 мА

не менее 4,5 мА

не менее 0,3 мА

Ток «логического нуля»

не более 0,7 мА

не более 1,5 мА

не более 0,1 мА

Напряжение «логической единицы»

–

–

не менее ~110 В (частотой от 47 до 63 Гц) или =150 В (постоянное)

Напряжение «логического нуля»

–

–

не более ~20 В (частотой от 47 до 63 Гц) или =15 (постоянное)

Питание

Тип питания

универсальное ~230 В/=24 В

универсальное ~230 В/=24 В

зависит от модификации

универсальное ~230 В/=24 В

Напряжение питания

переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

или

постоянное: =18…30 В (номинальное =24 В)

МВ110-220.32ДН: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

МВ110-24.32ДН: =18…30 В (номинальное =24 В)

переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

или

постоянное: =18…30 В (номинальное =24 В)

Потребляемая мощность

не более 6 ВА

не более 40 ВА

не более 6 ВА

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

(140×114×75) ±1 мм

(63×110×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %
